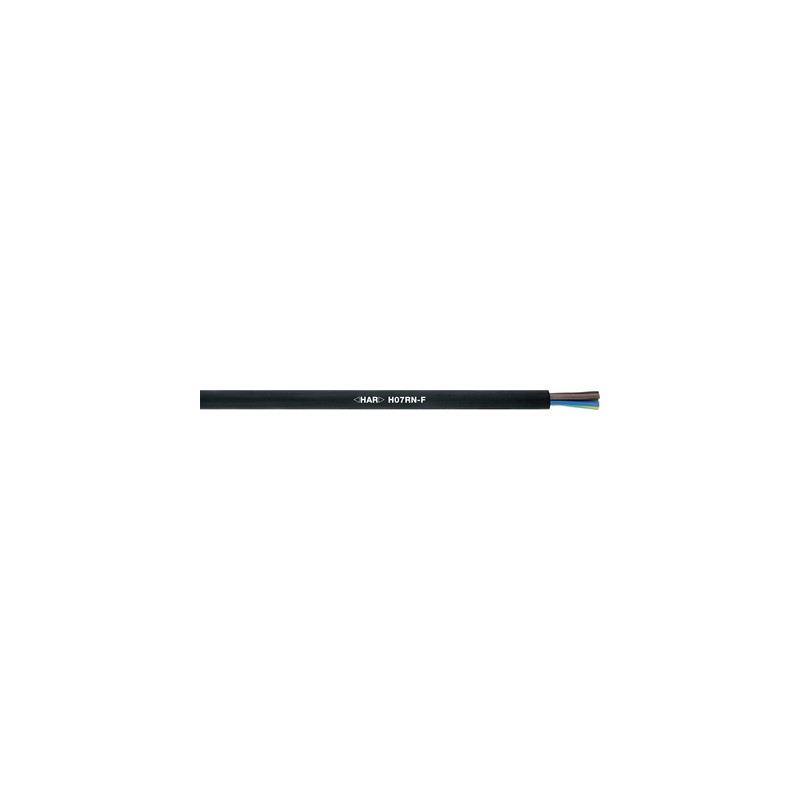

4533003 H07RN-F, ENHANCED VERSION 1X6 LAPP H07RN-F, ENHANCED VERSION 1X6

Beneficios

• Pueden utilizarse configuraciones de cables H07RN-F unipolares para una instalación a prueba de cortocircuitos y a prueba de cortocircuito a tierra según IEC 60364-5-52/ HD 60364-5-52/ VDE 0100 parte 520
• Más resistente al agua que los cables H07RN-F y H07RN8-F
• Rango de temperaturas del conductor más adaptado a instalaciones en exterior y más amplio que en los H07RN-F, H07ZZ-F, H07BN4-F y NSSHÖU

Ámbito de uso

• Estrés mecánico medio; uso en industria y aplicaciones agrícolas, así como en equipos de mano y herramientas (H07RN-F según EN 50565-2)
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)
• Exteriores según EN 50565-2
• Para edificios o plantas industriales con una gran concentración de personas o bienes materiales valiosos

Características de producto

• Resistente a aceites según EN 60811-404; buena resistencia a la abrasión, agentes atmosféricos, aceites, grasas y aceites minerales
• Resistente al ozono (según EN 60811), UV, al frío (-40 °C flexible en el conductor) y al calor (+90 °C en el conductor)
• Resistente a la torsión en el "drip loop” de los aerogeneradores TW-0, TW-1 y TW-2:
  -40 °C a +90 °C/ 2,000 ciclos; 5,000 cicles a partir de +5 °C ángulo de torsión +/-150 °/m a 1 r.p.m
• Inmersión prolongada (AD8)
  ininterrumpida a 100 m de profundidad del agua (admite agua de cloro, no apto para agua potable, temperatura mínima del agua de +5 °C, únicamente en aguas en calma, no en áreas con tráfico marítimo o submarino
• Sin halógenos según EN 60754 (partes inferiores -1 y -2), ignífugo según IEC 60332-1-2 y baja densidad de emisión de humos (LS) según EN 61034-2

Normas de referencia / Aprobaciones

• Aprobación de tipo de cable <HAR> H07RN-F conforme a EN 50525-2-21

Composición de producto

• Conductor made of bare copper wires
• Aislamiento: goma especial
• Cubierta exterior de mezcla especial de gomas

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Código de identificación de conductores

• Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)
• A partir de 6 conductores: Negros numerados en blanco

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Movimiento de torsión en WTG

• TW-0 y TW-2, consulte el apéndice T0

Radio de curvatura mínimo

• Uso en movimiento: 6 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• U₀/U: 450/750 V

Tensión de prueba

• 2.500 V CA

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Capacidad de carga

• Según IEC 60364-5-52/ VDE 0298-4
• EN 50565-1/ VDE 0298-565-1

Rango de temperaturas

• Uso móvil ocasional: de -40 °C a +90 °C
• Instalación fija: de -50 °C a +90 °C
