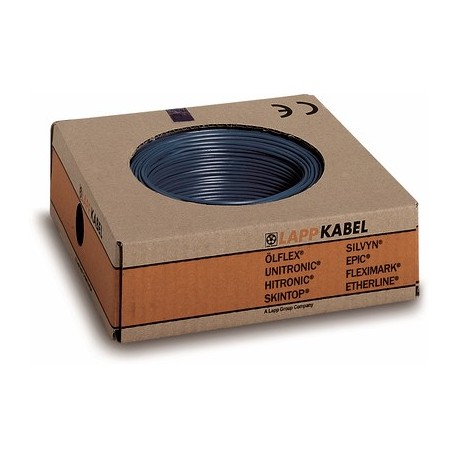

4160501K SC 2.1 EMBOSS 1X2,5 BK LAPP MULTI-STANDARD SC 2.1 EMBOSS 1X2,5 BK

Beneficios

• Para uso en los mercados globales más importantes
• Reducción en la gestión de documentación técnica
• Almacenamiento más sencillo; incrementa la eficiencia en costes del proceso de producción
• Utilizar punteras terminales aisladas XL

Ámbito de uso

• Cableado de fábrica
• Cableado en campo
• Cableado interior de dispositivos
• Cableado de armarios de distribución y control

Características de producto

• No propagador de la llama, según IEC 60332-1-2
• No propagador de la llama, conforme a UL VW1/CSA FT1.
• Resistente a aceites

Normas de referencia / Aprobaciones

• Los cables conforme a IEC y norma americana tienen conductores trenzados con tamaños nominales en mm² o AWG/kcmil. El tamaño principal se menciona en la tabla debajo, y el tamaño equivalente del otro sistema puede encontrarse en el Apéndice T16 de este catálogo. Para este tamaño secundario relacionado, la sección transversal del conductor suele ser mayor que el valor nominal especificado
• Certificaciones: <HAR> H07V-K conforme a EN 50525-2-31; UL AWM estilo 1015 (por UL, conforme al estándar de UL 758, U.I. Lapp GmbH, número de dossier UL AWM: E63634); (UL) MTW (por UL, conforme al estándar de UL 1063, U.I. Lapp GmbH, número de dossier (UL) MTW: E198296); CSA TEW (por CSA, conforme al estándar de CSA C22.2 Nº. 127, CSA clase 5835-01)

Composición de producto

• Conductor de hilos finos de cobre estañado
• Aislamiento de base de PVC especial.

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000993
• Descripción de clase ETIM 5.0: cable unipolar

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000993
• ETIM 6.0 Class-Description: Cable de conductor

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Radio de curvatura mínimo

• DE ≤ 8 mm: 4 x DE*/2 x DE**; 8 < DE≤ 12 mm: 5 x DE*/3 x DE**; DE >12 mm: 6 x DE*/4 x DE**

Tensión nominal

• HAR / IEC: U₀/U: 450/750 V;
  UL (AWM): U: 600 V;
• UL (MTW): U: 600 V;
  CSA (TEW): U: 600 V

Rango de temperaturas

• Instalación fija:
  HAR / IEC: -40°C a +70°C;
  UL (AWM): -40°C a +105°C;
• UL (MTW): -40 °C a +90 °C; CSA (TEW): hasta +105 °C
