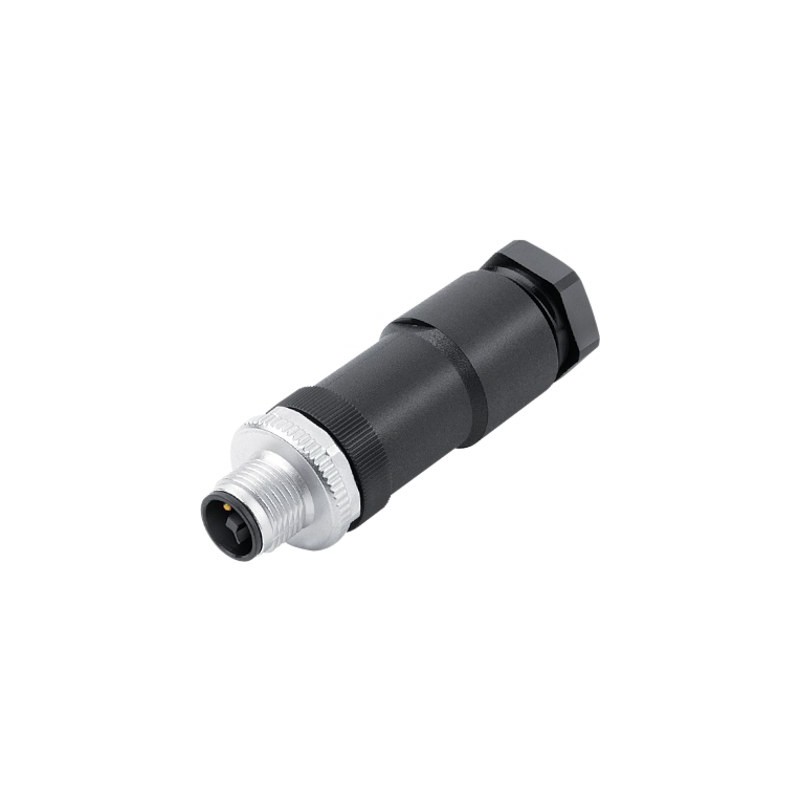

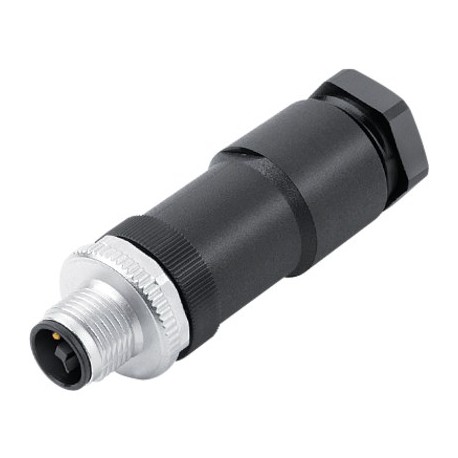

22262011 AB-C4-M12FST-PG11 LAPP AB-C4-M12FST-PG11

Beneficios

• El diseño compacto y estandarizado M12 permite ahorros de coste y espacio.
• Conexión a prueba de fallos a través de la codificación M12 T en el frontal del conector
• Baja caída de tensión
• Uso seguro en campo gracias a una clase de protección alta

Ámbito de uso

• Suministro de alimentación para dispositivos pequeños
• Construcción de herramientas
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Uso en circuitos de medida, mando y control.

Características de producto

• Robust M12 circular connector with screw connection and knurled screw
• Conexión de tornillo a presión para diferentes conductores trenzados

Normas de referencia / Aprobaciones

• Número de archivo de UL: E249137

Composición de producto

• 4 pines: marrón (1), blanco (2), azul (3), negro (4)
• Contactos revestidos con oro de alta calidad
• Para contactos atornillados: 0.75 mm² - 1,5 mm² (AWG 18 - AWG 16)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC002062
• Descripción de clase ETIM 5.0: conector de sensor-actuador

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC002062
• ETIM 6.0 Class-Description: conector para sensores / actuadores

Material

• Contacto: CuZn
  Superficie de contacto: Au (oro)
• Tuerca moleteada: zinc fundido a presión, niquelado
  Manija: PA

Grado de protección:

• IP 67

Temperatura ambiente (en uso)

• Macho/hembra -40°C hasta +85°C

Codificación

• T - Power

Corriente nominal en A

• 12 A
