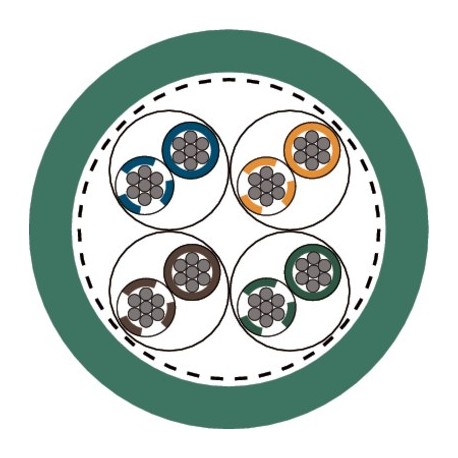

2170930 ETHERLINE PN Cat.6A Y FLEX 4x2x23/7 LAPP ETHERLINE PN Cat.6A Y FLEX 4x2x23/7

Beneficios

• Apto para utilización en locales secos o mojados.
• Apantallado contra las interferencias
• Puede emplearse en entornos severos con Ethernet Industrial
• 4 pares: desde 100Mbit/s hasta 10 Gbit/s para Ethernet Industrial

Ámbito de uso

• Para cableado industrial secundario y terciario conforme a EN 50173-3
  ISO/IEC 24702
• Cableado de máquinas, herramientas, dispositivos, aparatos y armarios eléctricos y de control.
• Válido para aplicaciones de EtherCAT y EtherNet/IP
• Para aplicación flexible (conductor de 7 hilos trenzados)

Características de producto

• CAT.6A para aplicación flexible, cualificado para 10Gbit/s
• Cumple con los requisitos, conforme a CAT.6A, ISO/IEC 11801 y EN 50173
• El apantallamiento doble de alta calidad garantiza una elevada seguridad de transmisión en áreas sujetas a cargas electromagnéticas
• La cubierta de PVC resistente a aceites permite que se pueda utilizar en entornos industriales

Norm references / Approvals

• UL approvals see data sheet
• ETHERLINE®PN Cat.6A Y FLEX:ECOLAB®
  Estándar industrial para la innovación y eficiencia en el campo de la limpieza y desinfección profesional

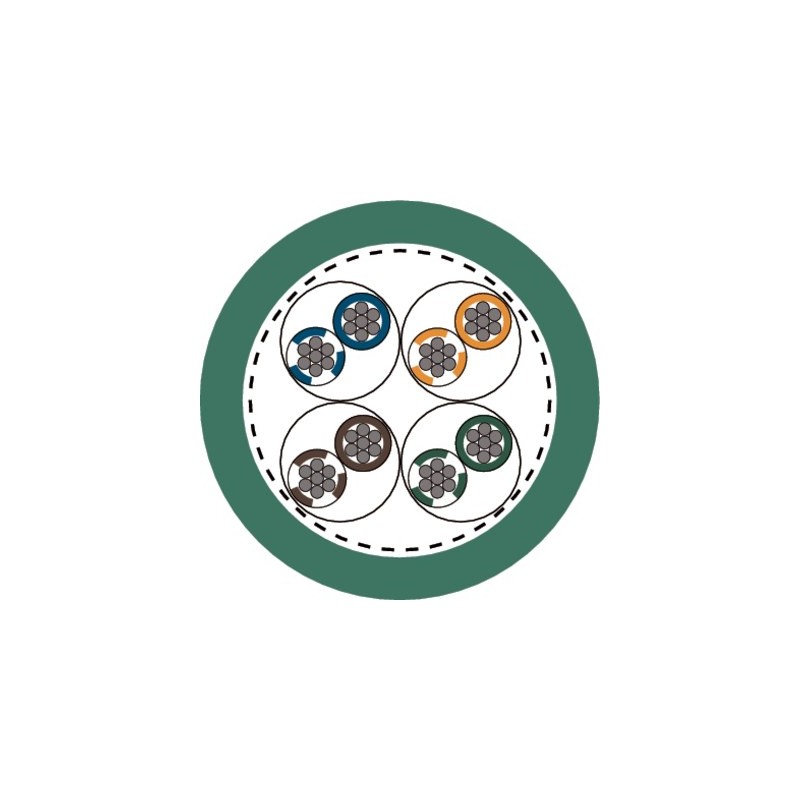

Composición de producto

• Conductor de cobre trenzado estañado de 7 hilos
• Aislamiento de polietileno (PE)
• S/FTP: trenza de hilos de cobre como apantallamiento general y apantallamiento de pares con lámina de aluminio
• Material de cubierta de PVC o FRNC
• Color: verde (parecido al RAL 6018)

Clasificación ETIM 5

• ETIM 5.0/6.0 Class-ID: EC000830
• ETIM 5.0/6.0 Class-Description: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• (no apto para alimentación) 125 V

Radio de curvatura mínimo

• Móvil: 15 veces el diámetro exterior
• Instalación fija: 8 x diámetro exterior

Impedancia característica

• Nom. 100 Ohm según IEC 61156-6

Rango de temperaturas

• Cable con cubierta de FRNC Instalación fija: de -25 °C a +80 °C Movimientos ocasionales: de -10 °C a +80°C Cable con cubierta de PVC Instalación fija: de -40 °C a +80 °C Movimientos ocasionales: de -10 °C a +70 °C
