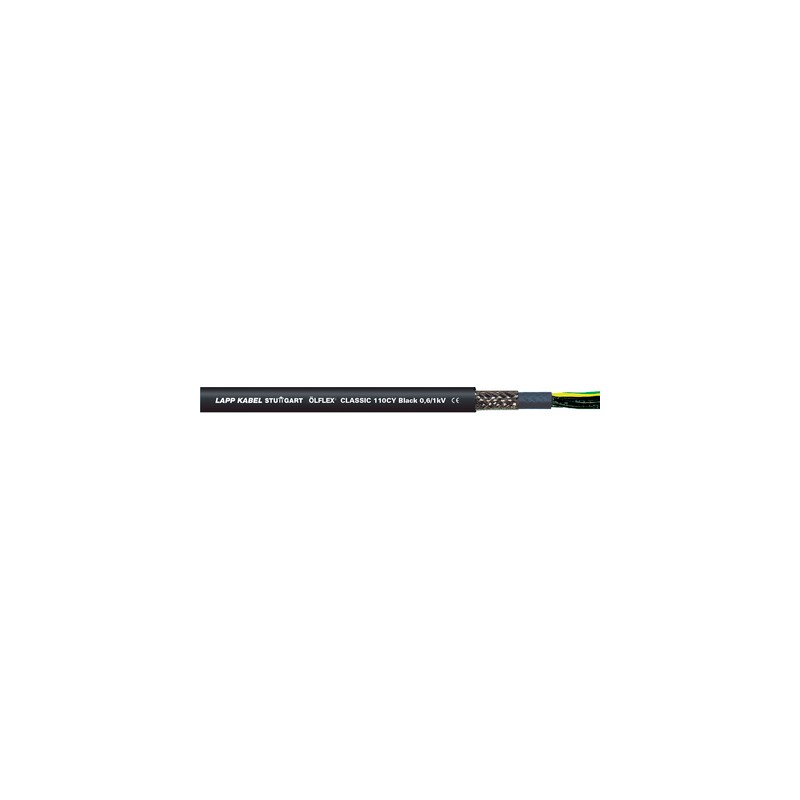

1121274 ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 7G1 LAPP ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 7G1

Ámbito de uso

• Ingeniería de planta
  Maquinaria industrial
  Instalaciones de climatización
  Centrales eléctricas
• Para motores trifásicos de corriente alterna con convertidor de frecuencia.
• En ambientes de EMC (compatibilidad electromagnética) críticos
• Tubo alimentación servo motor
• Instalacion fija, así como uso flexible ocasional
• Cada dimensión con un espesor de pared con promedio mínimo / nominal de la cubierta exterior de 1,8 mm: se aplica donde las cubiertas exteriores reforzadas pueden ser una ventaja

Características de producto

• No propagador de la llama, según IEC 60332-1-2
• Resistente a la radiación UV y a todo tipo de condiciones climáticas conforme a ISO 4892-2
• Resistente al ozono, según EN 50396
• Alto porcentaje de cobertura de la pantalla conimpedancia de transferencia baja (máx. 250 Ω/km a 30 MHz)

Norm references / Approvals

• Basado en VDE 0250-1 y HD 627-1 S1

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de PVC LAPP P8/1
• Cubierta interior de PVC, negra
• Pantalla de trenza de cobre estañado
• Cubierta exterior de PVC, negra (RAL 9005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Negro con números blancos según VDE 0293-334

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Radio de curvatura mínimo

• Estático/Movimiento ocasional: 6/20xDE*

Tensión nominal

• U₀/U: 600/1000 V

Tensión de prueba

• 4000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
