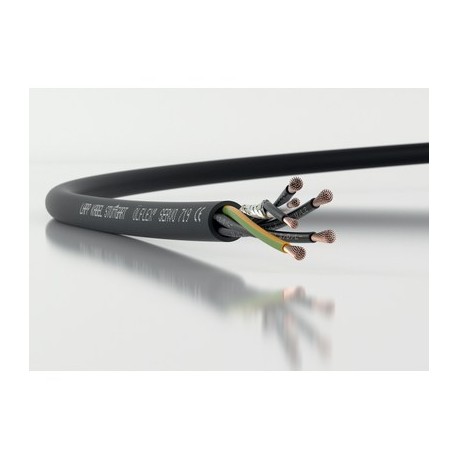

1020062 ÖLFLEX SERVO 719 7G1,5+(2x0,75) LAPP ÖLFLEX SERVO 719 7G1,5+(2x0,75)

Beneficios

• Un cable único y común para múltiples circuitos.
• Mayor longitud de conexión entre el variador de frecuencia y el motor gracias al diseño de baja capacidad
• Sus múltiples certificados permiten reducir las existencias de diferentes productos, disminuyendo así los costes de almacenamiento
• El pequeño diámetro de los cables y su peso reducido ahorran espacio y tiempo en la instalación

Ámbito de uso

• Cable de conexión entre el servocontrolador y el motor
• Para instalación fija y uso flexible ocasional
• Ingeniería de planta
• Maquinaria industrial y máquina-herramienta
• Maquinaria de impresión

Características de producto

• Baja capacidad
• Comportamiento frente al fuego: UL/CSA VW-1, FT1 IEC/EN 60332-1-2
• Resistente a aceites

Normas de referencia / Aprobaciones

• USA: UL AWM Style 2570
  Canadá: cUL AWM Style I/II A/B FT1
• UL File No. E63634

Composición de producto

• Conductor formado por hilos finos de cobre desnudo
• Aislamiento del conductor: polipropileno (PP)
• Diseño individual dependiendo de cada referencia: conductores de alimentación con uno o dos pares de control apantallados independientemente. Pares de control y alimentación trenzados con longitudes de paso corto
• Cubierta exterior de PVC, negra (RAL 9005)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Conductores de potencia: negros con marcaje U/L1/C/L+; V/L2; W/L3/D /L-; GN/YE conductor de protección
• Versiones con un par: negro, blanco
  Versiones con dos pares: negro numerado en blanco 5, 6, 7 y 8.
  Pares de 0,34mm²: blanco/marrón/verde/amarillo

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 6 x diámetro exterior

Tensión nominal

• Conductores de alimentación y control:
  IEC: U₀/U: 600/1000 V
• UL & CSA: 1000 V

Tensión de prueba

• Conductor/conductor: 4 kV
• Conductor/pantalla: 4 kV

Conductor de protección

• G = con conductor de protección AM/VE

Rango de temperaturas

• Movimiento ocasional:
  -5ºC hasta +70ºC (UL: +80ºC)
  Instalación fija: -40ºC hasta +80ºC
