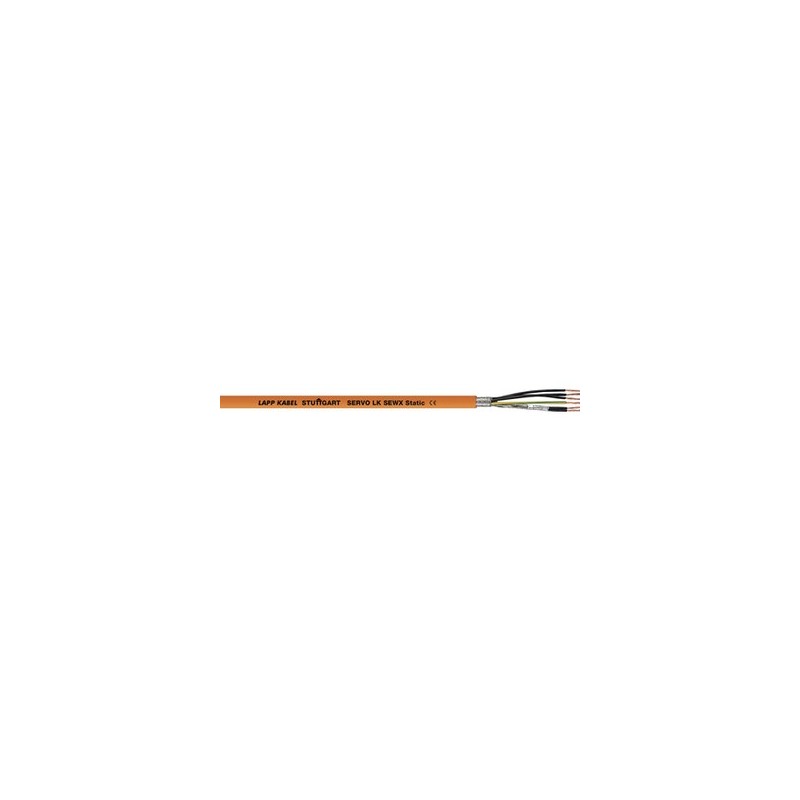

0038063 SERVO LK SEWX STATIC 4G6+(3X1,5STD) LAPP Cable servo apantallado, de baja capacidad con cubierta PVC..

Beneficios

• Sus múltiples certificados permiten reducir las existencias de diferentes productos, disminuyendo así los costes de almacenamiento
• Mayor longitud de conexión entre el variador de frecuencia y el motor gracias al diseño de baja capacidad
• La pantalla de trenza de cobre actúa como protección frente a interferencias electromagnéticas

Ámbito de uso

• Especial para conexión a servomotores SEW
• Cable de conexión entre el servocontrolador y el motor
• Para instalación fija y uso flexible ocasional
• Maquinaria industrial y máquina-herramienta
• Ingeniería de planta

Características de producto

• Resistente a aceites
• No propagador de la llama según IEC 60332-1-2,
  UL VW-1 y CSA FT 1

Normas de referencia / Aprobaciones

• Basado en VDE 0250 / 0285
• UL AWM Style 2570
• UL File No. E63634

Composición de producto

• Conductor formado por hilos finos de cobre desnudo
• Aislamiento de TPE
• Terna de conductor de control apantallada con cinta de aluminio y tranza de hilos de cobre estañado.
• Conductores trenzados con longitudes de paso corto
• Pantalla de trenza de cobre estañado
• Cubierta exterior de PVC, naranja (RAL 2003)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• Alimentación: conductores negros con las letras U, VV, WWW y un conductor verde/amarillo
• Conductores de control: conductores negros con los números 1, 2 y 3 en blanco

Formación del conductor

• Hilo fino, conforme a VDE 0295 CIase 5 / IEC 60228 CIase 5

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• Conductores de alimentación: IEC 750 V, UL 600 V
• Conductores de control: IEC 350 V, UL 600 V

Tensión de prueba

• 2000 V

Conductor de protección

• G = con conductor de protección AM/VE

Rango de temperaturas

• Flexión: de -10 °C a +80 °C
• Instalación fija: de -40 °C a +80 °C
