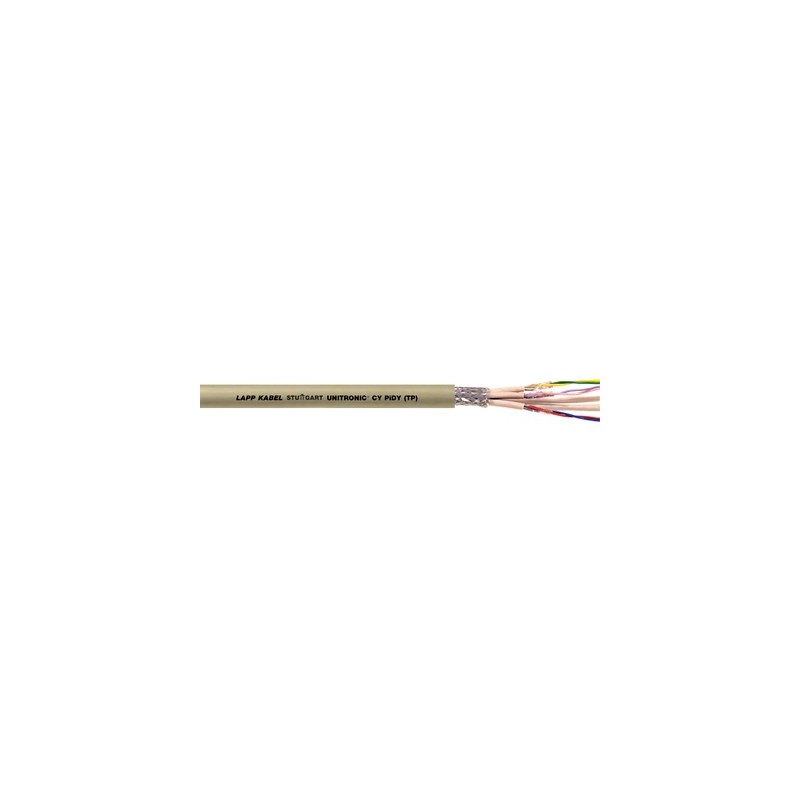

0034252 UNITRONIC CY PiDY (TP) 4x2x0,25 LAPP UNITRONIC CY PiDY (TP) 4x2x0,25

Beneficios

• Desacoplamiento de circuitos eléctricos mediante estructura en pares trenzados (efectos de diafonía)
• Pares individualmente apantallados más apantallado general para minimizar las interferencies eléctricas.

Ámbito de uso

• El cable se utiliza preferentemente allí donde puede esperarse un alto grado de interferencias e influencias mutuas
• Procesamiento de datos, sistemas de control de procesos, centros de máquinas, sistemas de seguridad y aparatos electrónicos
• Válido para la transmisión con variación en frecuencia y voltaje, o señales sensibles
• Instalación fija y uso flexible.
• Interiores secos y húmedos.

Características de producto

• Cable muy flexible a pesar del doble apantallamiento.
• No propagador de la llama, según IEC 60332-1-2

Norm references / Approvals

• Basado en VDE 0812

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de conductor realizado con PVC
• Conductores trenzados en pares
• Capa de cobre sobre pares
• Cubierta interior de PVC sobre pares apantallados
• Pantalla de trenza de cobre estañado
• Cubierta exterior de PVC
  Color de la cubierta exterior: gris (similar a gris guijarro/RAL 7032)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000104
• Descripción de clase ETIM 5.0: cable de control

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Línea de control

Código de identificación de conductores

• DIN 47100 (tabla T9 del apéndice)

Capacidad mutua

• C/C: aprox. 120 nF/km
  Conductor/Pantalla: aprox. 160 nF/km

Inductividad

• Aprox. 0,65 mH/km

Formación del conductor

• Conductor trenzado, hilo fino

Radio de curvatura mínimo

• Instalación fija: 6 x diámetro exterior

Resistencia de bucle

• < 160 Ohm/km

Impedancia característica

• Aprox. 65 Ohm

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
