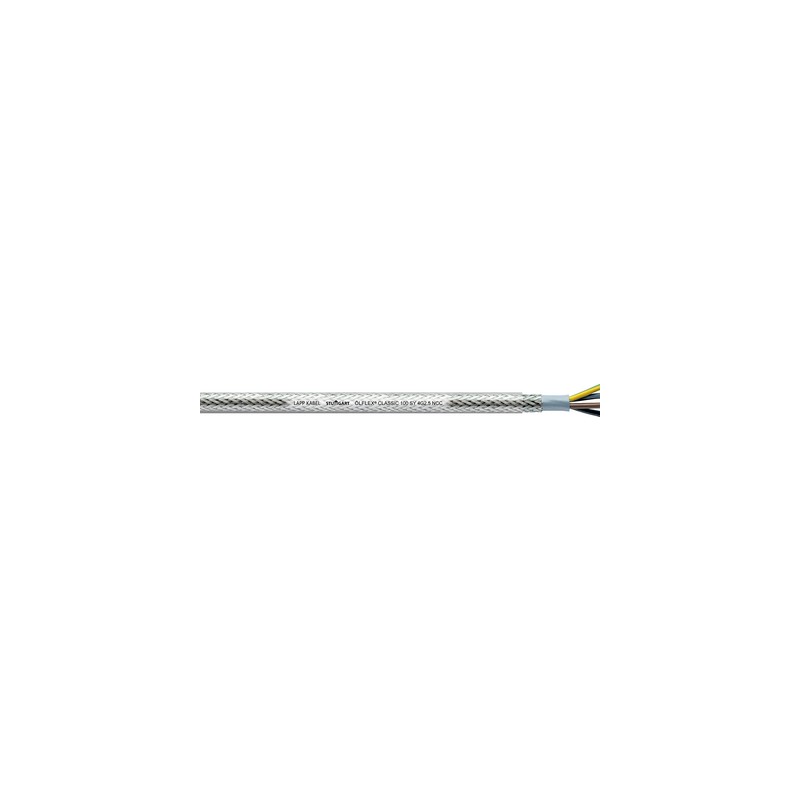

0016087 ÖLFLEX CLASSIC 100 SY 2X2,5 LAPP ÖLFLEX CLASSIC 100 SY 2X2,5

Beneficios

• Protección mecánica adicional gracias a la armadura de trenza de hilos de acero

Ámbito de uso

• Ingeniería de planta
  Maquinaria industrial
  Instalaciones de climatización
• Áreas con mayores requerimientos de tensión mecánica

Características de producto

• No propagador de la llama, según IEC 60332-1-2
• Gran resistencia química, consulte el apéndice T1 del catálogo

Norm references / Approvals

• Basado en IEC 60227-5 y EN 50525-2-51

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de PVC LAPP P8/1
• Conductores trenzados en capas
• Cubierta interior de PVC, gris
• Armadura de trenza de hilos de acero galvanizado
• Cubierta exterior de PVC, transparente

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Código de identificación de conductores

• Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)
• A partir de 6 conductores: Código de colores ÖLFLEX® (anexo T7)

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Radio de curvatura mínimo

• Uso flexible ocasional: 20 x diámetro exterior
• Instalación fija: 6 x diámetro exterior

Tensión nominal

• Hasta 1,5 mm²: U0/U: 300/500 V
• A partir de 2.5 mm²: Uo/U: 450/750 V
  A partir de 2.5 mm², instalación fija protegida:
  Uo/U: 600/1000 V

Tensión de prueba

• 4000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
