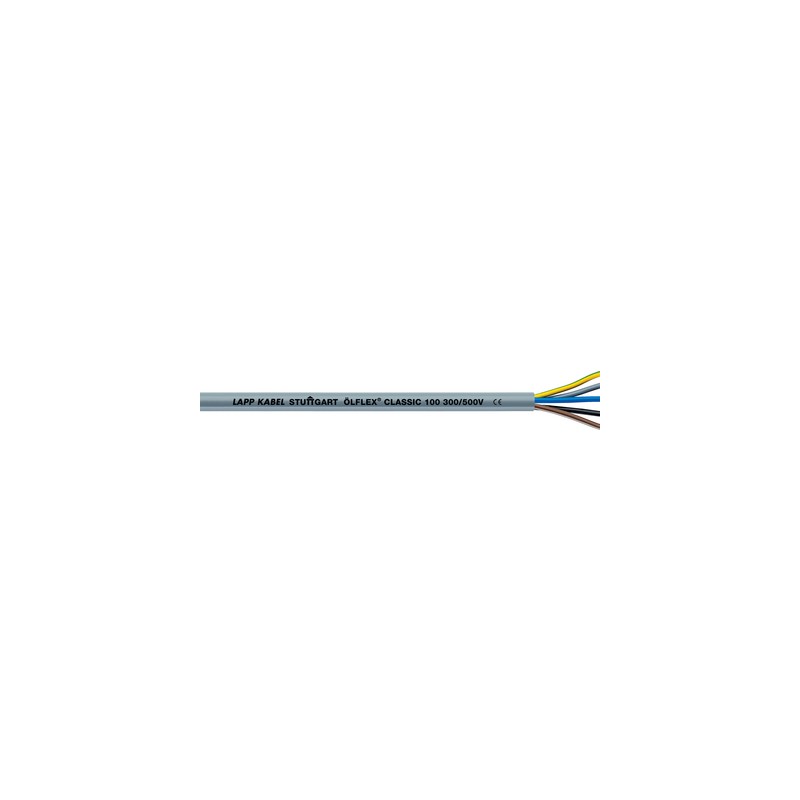

00100034 ÖLFLEX CLASSIC 100 300/500V 5G0,5 LAPP ÖLFLEX CLASSIC 100 300/500V 5G0,5

Beneficios

• Ahorro de espacio en la instalación gracias al reducido diámetro del cable
• Excelentes prestaciones eléctricas, con una tensión de ensayo de 4 kV
• Mayor flexibilidad gracias a la disposición en capas de los conductores y al corto paso de trenzado.

Ámbito de uso

• Ingeniería de planta
  Maquinaria industrial
  Instalaciones de climatización
  Centrales eléctricas
• Interiores secos o húmedos, en esfuerzos de tensión mecánica media
• Instalacion fija, así como uso flexible ocasional
• Apto para aplicaciones de torsión en el "drip loop" de los aerogeneradores (WTG)
• Alternativa de alta calidad a los cables de control del tipo YSLY o YY

Características de producto

• No propagador de la llama, según IEC 60332-1-2
• Gran resistencia química, consulte el apéndice T1 del catálogo

Normas de referencia / Aprobaciones

• Basado en EN 50525-2-51
• Basado en EN 50525-2-11

Composición de producto

• Conductor formado por hilos finos de cobre desnudo trenzados
• Aislamiento de PVC LAPP P8/1
• Conductores trenzados en capas
• Cubierta: PVC, gris (similar a RAL 7001)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descripción de clase ETIM 5.0: cable flexible

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: cable flexible

Código de identificación de conductores

• Hasta 5 conductores: Según VDE 0293-308 (apéndice T9)
• A partir de 6 conductores: Código de colores ÖLFLEX® (anexo T7)

Formación del conductor

• Hilos finos trenzados conforme a
  VDE 0295 Clase 5 / IEC 60228 Clase 5

Movimiento de torsión en WTG

• TW-0 y TW-1, consulte el apéndice T0

Radio de curvatura mínimo

• Uso flexible ocasional: 15 x diámetro exterior
• Instalación fija: 4 x diámetro exterior

Tensión nominal

• U₀/U: 300/500 V

Tensión de prueba

• 4000 V

Conductor de protección

• G = con conductor de protección AM/VE
• X = sin conductor de protección

Rango de temperaturas

• Uso flexible ocasional: de –5 °C a +70 °C
• Instalación fija: de -40 °C a +80 °C
