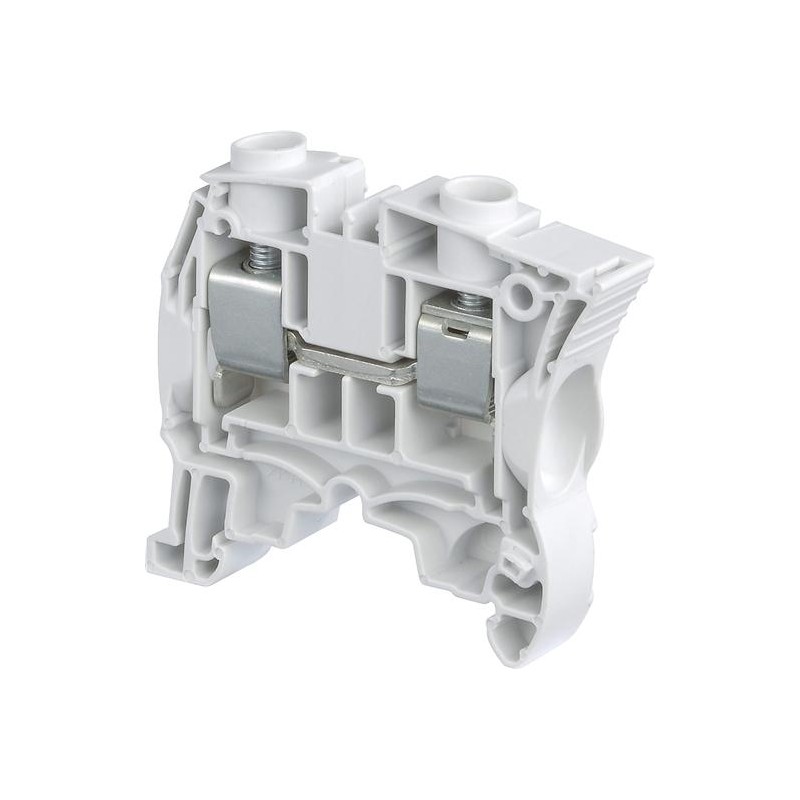

ZS16 1SNK510010R0000 ENTRELEC Borna paso ZS16 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

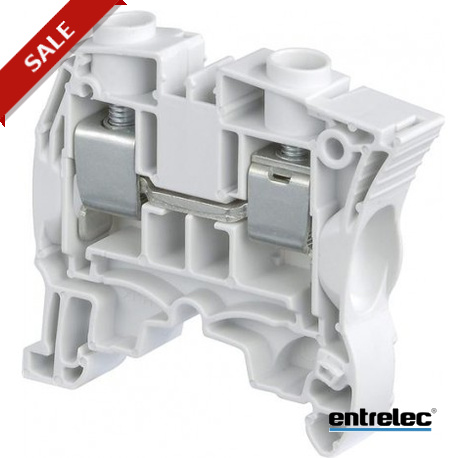

ZS16 1SNK510010R0000 ENTRELEC Borna paso ZS16

1SNK510010R0000

ENTRELEC

25

Borna de paso ZS16

Más detalles


Conexión pasiva > SNK Series - Mordaza - Bornas de paso

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ENTRELEC

Precio total: $76.42
Precio unitario: $3.06

Cantidad Precio
25+$3.06
50+$2.96
100+$2.53
125+$2.43
175+$2.34
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


- Ahorrar espacio mediante la conexión de los conductores de 16 mm2 (sin aislamiento de la virola. CB certificado) 4 AWG en tan sólo 10 mm 0.394 en el espacio. - Perfectamente adaptado para aplicaciones solares: voltaje nominal de 1000 V AC / DC IEC.

El pedido

  • Cantidad De Orden Mínima:
    25 pieza
  • Arancel De Aduanas Número:
    85369010
  • Color:
    Gris

Dimensiones

  • Neto Del Producto De La Altura:
    56.1mm
  • Neto Del Producto De La Longitud:
    48.8 mm
  • Producto De La Profundidad De La Red:
    48.8mm
  • Peso Neto Del Producto:
    20.2g
  • Neto Del Producto Anchura:
    10mm

Técnica

  • Espaciado:
    10 mm
  • Tipo De Conexión:
    Tornillo de la abrazadera
  • Función:
    Alimentación a través de
  • Número de Niveles:
    1
  • La Conexión De La Capacidad Del Circuito Principal:
    Tornillo de la Abrazadera Flexible / 1x 0.5 ... 16 mm2
    Tornillo de la Abrazadera Flexible / 2x de 0,5 ... 6 mm2
    Tornillo de la Abrazadera / Rígido 1x 0.5 ... 16 mm2
    Tornillo de la Abrazadera / Rígido 2x de 0,5 ... 6 mm2
    Sujeción por tornillo / Con Aislamiento Ferrrule 1x 0.5 ... 10 mm2
    Tornillo de la Abrazadera / Sin Aislamiento de la Virola 1x 0.5 ... 16 mm2
    Sujeción por tornillo / Con Doble Casquillo 2x de 0,5 ... 6 mm2
  • Tipo De Medidor:
    A6-B6
  • Corriente Nominal (In):
    Circuito Principal 76 Un
  • Nominal de Corta duración Corriente asignada (Icw):
    para 1 s 1920, Una
  • Tensión Nominal (Ur):
    1000 V
  • Nominal Soportada De Impulso De Tensión (Uimp):
    8000 V
  • Dieléctrica Tensión De Prueba:
    2200 V
  • Grado De Contaminación:
    3
  • La Pérdida De Potencia:
    2.4 W
  • Grado de Protección:
    acc. a la norma IEC 60529. IEC 60947-1. EN 60529 Principales Terminales IP20
  • Material De Aislamiento:
    Poliamida
  • Montaje en Carril DIN:
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
  • Extracción De Alambre De Longitud:
    13.5 mm
  • Se Recomienda El Controlador De Tornillo:
    5.5 mm
  • Nominal De La Sección Transversal:
    16 mm2

Técnicos de la UL/CSA

  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Tornillo de la Abrazadera Flexible / 1x 4 AWG 24 ...
    Tornillo de la Abrazadera / Flexible 2x 10 AWG 20 ...
    Tornillo de la Abrazadera / Rígido 1x 4 AWG 24 ...
    Tornillo de la Abrazadera / Rígido 2x 10 AWG 20 ...
    Sujeción por tornillo / Con Aislamiento Ferrrule 1x 8 AWG 24 ...
    Tornillo de la Abrazadera / Sin Aislamiento de la Virola 1x 4 AWG 24 ...
    Sujeción por tornillo / Con Doble Casquillo 2x 10 AWG 20 ...
  • La conexión de la Capacidad de UL/CSA:
    Cadena 4 AWG
  • Inflamabilidad Según UL94:
    V0
  • De la Corriente de cortocircuito Nominal (SCCR):
    100 kA
  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito Principal De 600 V

Ambiental

  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    Compatible con
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto. 2005 y enmienda
  • Temperatura Del Aire Ambiente:
    Operación -55 ... +110 °C
    De Almacenamiento De -55 ... +110 °C

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • E-nummer:
    2925974
  • ETIM 4:
    EC000897 - Alimentación-a través del bloque de terminales
  • ETIM 5:
    EC000897 - Alimentación-a través del bloque de terminales
  • Objeto Código De Clasificación:
    X

Información Del Envase

  • Paquete De Nivel 1 De Ancho De:
    52 mm
  • Paquete De Nivel 1 Longitud:
    259 mm
  • Paquete De Nivel 1 Altura:
    50 mm
  • Paquete De Nivel 1 Peso Bruto:
    0.505
  • Paquete de Nivel 1 EAN:
    3472595100101
  • Nivel De Paquete De 2 Unidades:
    450 pieza
  • Paquete De Nivel 2 De Ancho:
    300 mm
  • Paquete De Nivel 2 Duración:
    400 mm
  • Paquete De Nivel 2 Altura:
    200 mm
  • Paquete De Nivel 2 Peso Bruto:
    9.680
  • Nivel De Paquete De 3 Unidades:
    21600 pieza
  • Producto Tipo De Embalaje:
    Cuadro
  • Paquete De Nivel 1 Unidades:
    25 pieza

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOG ENTRELEC EN.pdf 77 Mbytes
ENTRELEC-1SNK510010R0000-ZS16 95 Kbytes ENTRELEC-1SNK510010R0000-ZS16
