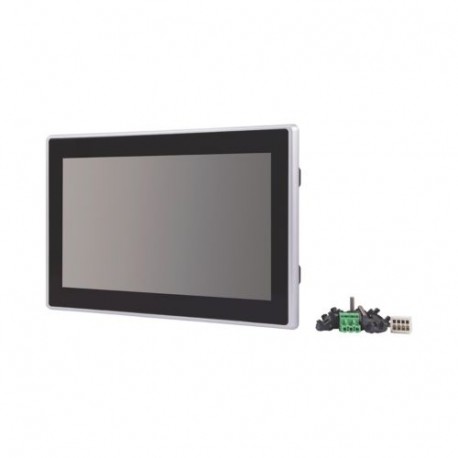

XV-303-10-B00-A00-2C EP-401367 EATON ELECTRIC 10"PCT.ETH.RS232.RS485.CAN.Linux.PLC Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

XV-303-10-B00-A00-2C EP-401367 EATON ELECTRIC 10"PCT.ETH.RS232.RS485.CAN.Linux.PLC

XV-303-10-B00-A00-2C

EP-401367

EP-401367

EATON-MOELLER

10'PCT,ETH,RS232,RS485,CAN,Linux,PLC

Panel táctil Eaton XV-303, 24 V DC, 10,1 pulgadas, 1 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, multitáctil capacitivo, PLC

Más detalles


Terminales Táctiles HMI

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $3,167.67
Precio unitario: $3,167.67
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Panel táctil Eaton XV-303
Número de catálogo
EP-401367
Código de modelo
XV-303-10-B00-A00-2C
Ean
7640130100213
Longitud/profundidad del producto
170 milímetros
Altura del producto
39 milímetros
Ancho del producto
130 mm
Peso del producto
1.165 kg
Certificaciones
Ul
UL 61010-2-201
Certificado por UL para su uso en Canadá
Archivo UL No.: E205091
CUL
después de Cristo
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC

Características y funciones

Material de la carcasa
Material aislado
Equipado con:
1 x host USB 2.0 (interfaz integrada)
1 x RS485 (interfaz incorporada)
1 x RS232 (interfaz incorporada)
Salida de la impresora
Pantalla a color
Sistema de mensajes (incl. búfer y confirmación)
Recetas
Indicación de mensajes
Interfaces de software
1 x Ethernet 10/100 Mbps (interfaces integradas)
1 x CAN (interfaces integradas)
Funciones
Componentes de software adicionales, cargables
Posible representación de valor de proceso (salida)
Valor predeterminado del proceso (entrada) posible

Información general

Duración de la batería
Copia de seguridad del reloj en tiempo real: BR 2330, no reemplazable (soldado)
Grado de protección
IP20, trasero (según EN 60529-1)
NEMA 12
NEMA 4X
Grado de protección (parte frontal)
IP65
NEMA 12
Tipo de fusible
Fusible incorporado (no accesible)
Vida útil
50.000 h (Vida útil de la retroiluminación)
modelo
Carcasa de plástico y panel de vidrio en marco de plástico
Método de montaje
Empotrado
Montaje empotrado - Inclinación desde la vertical: ±45° (si se utiliza convección natural)
Montaje empotrado - Espacio libre: Ancho x Alto x Profundidad ≥ 30 mm (1.18")
Aislamiento potencial
Fuente de alimentación: no
Protección contra la reversión de la polaridad
Sí
Categoría de producto
XV-300
Conformidad con RoHs
Sí
Software
GALILEO, Software de visualización, Ingeniería
XSOFT-CODESYS-3, Software de programación de PLC, Ingeniería
XSOFT-CODESYS-3, Software de visualización, Ingeniería
tipo
Panel de control con PLC
Tipo de voltaje
DC

Condiciones ambientales, mecánicas

Resistencia a los golpes
15 g, 11 ms, Mecánico
Resistencia a las vibraciones
5 - 9 Hz, ± 3,5 mm
9 - 60 Hz, ± 0,15 mm
60 - 150 Hz, ± 2 g

Condiciones ambientales climáticas

Presión atmosférica
795 - 1080 hPa (funcionamiento)
Temperatura ambiente de funcionamiento - min
0 °C
Temperatura ambiente de funcionamiento - máx.
50 °C
Temperatura ambiente de almacenamiento - min
-20 °C
Temperatura ambiente de almacenamiento - máx.
60 °C
Prueba climática
Calor húmedo, constante, según IEC 60068-2-3
Frío a EN 60068-2-1
Calor seco a IEC 60068-2-2
Condiciones ambientales
Condensación: Sin condensación
Temperatura de funcionamiento - min
0 °C
Temperatura de funcionamiento - máx.
50 °C
humedad relativa
10 - 95 % (sin condensación)

Compatibilidad electromagnética

Interferencia emitida
Según IEC / EN 61000-6-4
Inmunidad a interferencias
Según EN 61000-6-2
Caídas de tensión
≤ 10 ms de tensión nominal (24 V DC)
5 ms de subtensión (19,2 V CC)

Clasificación eléctrica

Voltaje admisible
19,2 - 30 V CC, efectivo (tensión nominal de funcionamiento -20 %/+25 %)
18,0 - 31,2 V CC, absoluto con ondulación
18 - 31,2 V CC, alimentado por batería (tensión nominal de funcionamiento -25 %/+30 %)
35 V CC (para una duración de < 100 ms)
Consumo de energía
Máx. 18 W
15,5 W
18 W typ.
Tensión operativa nominal
24 V CC (fuente de alimentación - tensión extra baja de seguridad)
Tensión de alimentación a CA, 50 Hz - min
0 VAC
Tensión de alimentación a CA, 50 Hz - máx.
0 VAC
Tensión de alimentación en CC - min
19,2 V CC
Tensión de alimentación en CC - máx.
30 V CC

Comunicación

Interfaces
Host USB 2.0 (no aislado galvánicamente)
CAN (no aislado galvánicamente, enchufe SUB-D de 9 pines, UNC)
Conexión Ethernet de 10/100 Mbps
RS232 (sin aislamiento galvánico, conector SUB-D de 9 pines, UNC)
RS485 (sin aislamiento galvánico, enchufe SUB-D de 9 pines, UNC)
Número de ranuras
1 (para SD-Card)
Protocolo
TCP/IP
EtherNet/IP
EtherCAT
MODBUS
enlatar

Monitor

Relación de contraste de pantalla
500:1
Iluminación de pantalla
led
Regulable a través de software
Tamaño de la pantalla
16:9
222.72 x 125.28 mm
Tipo de pantalla
Pantalla a color, TFT, antirreflejos
Tft
Vidrio templado antideslumbrante en bisel de plástico
Intensidad de luminancia
400 cd/m²
Número de colores de la pantalla
16777216
resolución
  • 1024 x 600 píxeles
  • WSVGA
Tamaño de pantalla (diagonal)
10,1 en
Tecnología táctil
Multitáctil capacitivo
Sensor táctil de panel táctil multitáctil
Toque capacitivo proyectado (PCT)

sistema

Tiempo de copia de seguridad
10 años, típ. (tiempo a voltaje cero)
Memoria
NVRAM: retención de 128 kByte
Tarjeta SD, tipo: SDSC, SDHC (memoria externa)
Flash: 1 GByte SLC
DRAM: 512 MByte RAM
Capacidad de memoria
512.000 kByte
Sistema operativo
Linux
procesador
ARM Cortex-A9 800 MHz

Verificación del diseño

Disipación de calor del equipo, Pvid dependiente de la corriente
18 W
Capacidad de disipación de calor Pdiss
0 W
Disipación de calor por polo, Pvid dependiente de corriente
0 W
Corriente nominal de funcionamiento para disipación de calor especificada (entrada)
0 A
Disipación de calor estático, PVS no dependientes de corriente
18 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2.3.3 Resistir. de insulina. mat. al calor/fuego anormal por elección interna. Efectos
Cumple con los requisitos del estándar del producto.
10.2.4 Resistencia a la radiación ultra-violeta (UV)
Consultar
10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de los conjuntos
Cumple con los requisitos del estándar del producto.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON AUTOMATIZACION ES.pdf 19 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
