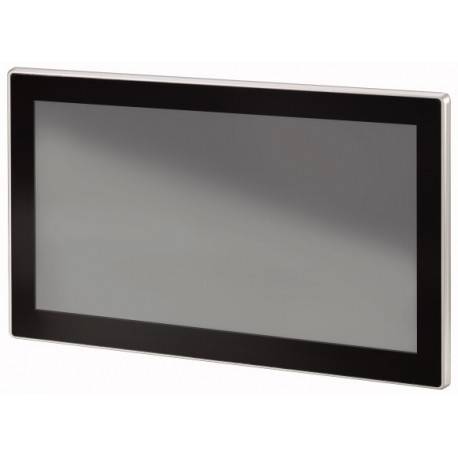

XP-503-15-A10-A01-2B 199698 EATON ELECTRIC XP-503-15-A10-A01-2B
XP-503-15-A10-A01-2B
199698
EATON-MOELLER
XP-503-15-A10-A01-2B

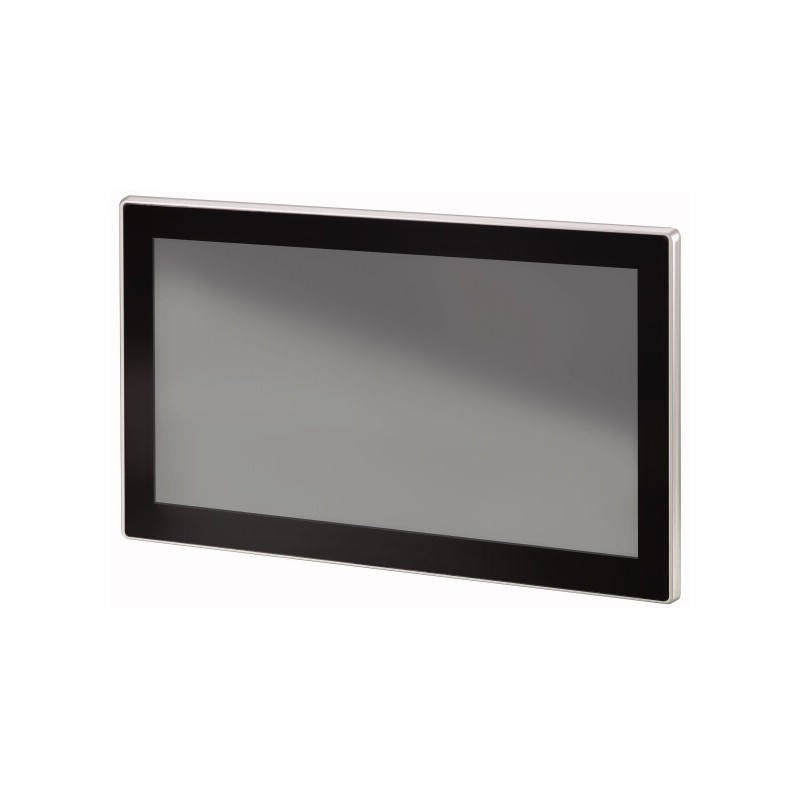

Panel PC con multitáctil capacitivo (PCT), 15.6", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Licencia de tiempo de ejecución de Galileo, Windows 10 Enterprise LTSC, certificación ATEX II 3D
Terminales Táctiles HMI
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más vendidos
▲Más Información
▲Panel PC con multitáctil capacitivo (PCT), 15.6", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Licencia de tiempo de ejecución de Galileo, Windows 10 Enterprise LTSC, certificación ATEX II 3D
La serie XP500 de Eaton, desarrollada específicamente para las necesidades de las industrias de construcción de máquinas e ingeniería de plantas, mejora el campo de la automatización con las interfaces de control contemporáneas y familiares y los controles operativos que ahora prevalecen en la electrónica de consumo. La tecnología táctil capacitiva proyectada (PCT) proporciona una facilidad de uso intuitiva, y la funcionalidad multitáctil permite a los usuarios presionar botones funcionales en la pantalla, ya sea con varios dedos en una mano o con dos manos. Al igual que en los modernos paneles táctiles y teléfonos inteligentes, el operador puede hacer zoom y desplazarse por los elementos y documentos del sistema de ayuda integrado con dos dedos. Los sensores de alta precisión evitan comandos no deseados o arranques de máquinas. Por ejemplo, las funciones críticas solo se pueden activar presionando varios campos de control al mismo tiempo, lo que mejora significativamente la seguridad del sistema en comparación con los paneles de un solo toque. Los equipos de panel XP500 se ejecutan en Windows 10 Enterprise LTSC. Los dispositivos están disponibles con los siguientes tres tamaños de pantalla panorámica: 10,1", 15,6" y 21,5". Su diseño delgado, con un frente de vidrio no reflectante, ofrece un aspecto moderno. Gracias al concepto de dispositivo abierto y frontal resistente a los arañazos en los PCs panel, los hacen adecuados para su uso en casi todas las ramas de la industria involucradas en la ingeniería mecánica y de plantas.
Programa de entrega
Gama de productos
Soluciones de visualización XP
Gama de productos
XP-503
función
Industrial PC
descripción
Pc de panel con pantalla multitáctil capacitiva
Características comunes de la serie de modelos
CPU de doble núcleo a 1,65 GHz
Potente procesador gráfico
4 GB de MEMORIA RAM DDR3
Ssd mínimo de 32 GB
mín. 4 GB de memoria extraíble CFast
2x interfaz Ethernet 10/100/1000 Mbps
2x usb host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Estándar 7
Licencia de Galileo Open Runtime
Aprobaciones CE, cUL508, CUL Clase 1 Div 2 en preparación
Potente procesador gráfico
4 GB de MEMORIA RAM DDR3
Ssd mínimo de 32 GB
mín. 4 GB de memoria extraíble CFast
2x interfaz Ethernet 10/100/1000 Mbps
2x usb host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Estándar 7
Licencia de Galileo Open Runtime
Aprobaciones CE, cUL508, CUL Clase 1 Div 2 en preparación
Pantalla - Tipo
Pantalla a color, TFT
Tecnología táctil
Tecnología capacitiva multitáctil (PCT)
Número de colores
16,7 mil.
resolución
WXGA
1366 x 768 píxeles
1366 x 768 píxeles
Formato de retrato
No
Pantalla diagonal
15.6
pulgadas de pantalla ancha
pulgadas de pantalla ancha
modelo
Carcasa de aluminio fundido a presión y frente de vidrio en marco de aluminio
Sistema operativo
Windows
Licencia plc
No ofrecido por Eaton
Certificados de licencia para interfaces integradas
No es necesario
interfaces integradas
2 x Ethernet 1000/100/10 Mbps
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
Tipo frontal
Vidrio templado con recubrimiento antirreflectante
utilización
Empotrado
Ranuras
Para tarjetas de memoria CFast: 1
Automatización de tarjetas de memoria
Para tarjetas de memoria CFast
Tarjetas de comunicación conectables (opcional)
No
Sensor táctil
Panel táctil multitáctil
Disipación de calor
36 W
Datos técnicos
Monitor
Pantalla - Tipo
Pantalla a color, TFT
Pantalla diagonal
15.6
pulgadas de pantalla ancha
pulgadas de pantalla ancha
resolución
WXGA
1366 x 768 píxeles
1366 x 768 píxeles
Área visible de la pantalla
344,23 x 193,54 mm
formato
16:9
Rango de visualización [[izquierda/derecha/arriba/abajo]]
85°/85°/80°/80° ° (Grados)
Número de colores
16,7 mil.
Relación de contraste (normalmente)
Normalmente 500:1
brillo
Normalmente 300 cd/m2
Retrooluminación
led
Vida útil de la retrooluminación
Normalmente 50000 h
operación
Tecnología
Toque capacitivo proyectado (PCT)
Sensor táctil
Panel táctil multitáctil
sistema
procesador
x86, DualCore 1.65Ghz
Memoria interna
4 GB de RAM DDR3, mín. 32 GB SSD
Memoria externa
Mín. 4 GB de memoria extraíble CFast
enfriamiento
Refrigeración pasiva sin ventilador de CPU y sistema, refrigeración pasiva natural basada en convección
Respaldo del reloj en tiempo realBatería (duración del servicio)
Reemplazable, Litio CR2032 (220 mAh, 3V)
Respaldo del reloj en tiempo realCopia de seguridad (tiempo a cero voltaje)
Normalmente 5 años
ingeniería
Software de visualización
Galileo o 3er partido
Licencia plc
No ofrecido por Eaton
Sistema operativo
Windows
Interfaces, comunicación
interfaces integradas
2 x Ethernet 1000/100/10 Mbps
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB Host
2 x USB 3.0
RS-232
No aislado galvánicamente, enchufe D-sub de 9 pines, UNC
RS-485
No aislado galvánicamente, enchufe D-sub de 9 pines, UNC
Ranuras
Para tarjetas de memoria CFast: 1
Ethernet
10/100/1000 Mbps
fuente de alimentación
Tensión nominal
SELV de 24 V CC (seguridad extra baja)
tensión permisible
18-36 V CC
Disipación de calor
36 W
Consumo actual [I]
máx. 1,5 A A
General
Material de vivienda
Fundición a presión de aluminio
Tipo frontal
Vidrio templado con recubrimiento antirreflectante
Dimensiones (W x H x D)
404 x 255 x 83 mm
empotrable montado
Holgura: An x al ≥ 50 mm (1,97"), T ≥ 20 mm (0,79")
Inclinación desde vertical: ⍺ ≦ ± 10° (si se utiliza convección natural)
Placa de montaje: mín. 1,5 mm (0,06"), máx. 4 mm
Inclinación desde vertical: ⍺ ≦ ± 10° (si se utiliza convección natural)
Placa de montaje: mín. 1,5 mm (0,06"), máx. 4 mm
peso
4,95 kg
Grado de protección (IEC/EN 60529, EN50178, VBG 4)
IP65 (en la parte delantera según EN 60529-1), IP20 (en la parte trasera según EN 60529-1), NEMA12 (según NEMA 250-2003)
AprobacionesAprobaciones
cUL (UL508), ATEX
Aprobacionescertificado
después de Cristo
AprobacionesProtección contra explosiones (según ATEX 94/9/EC)
II 3D Ex tc IIIC T70°C U
Aprobacionesclasificación de envíos
DNV GL
Aprobaciones
Normas y directivas aplicadasEmc
según 2004/108/CE
Normas y directivas aplicadasInterferencia emitida
Según en 55022:2010 Clase A y EN 61000-6-4:2007
Normas y directivas aplicadasInmunidad a interferencias
Según en 55024:2010 y EN 61000-6-2:2005
EN 61131-2:2007
EN 61131-2:2007
Caída libre, empaquetada
gemäß ICE/EN 60068-2-32 m
RoHS
acomodar
Condiciones ambientales
Condiciones ambientales climáticasPresión de aire (operación)
795 - 1080 hPa
temperaturaAlmacenamiento / Transporte [ḥ]
-20 - +60 °C
temperaturaTemperatura ambiente mínima de funcionamiento.
0 °C
temperaturaTemperatura ambiente de funcionamiento máx.
+50 °C
humedad relativacondensación
No condensación
humedad relativahumedad relativa
10 - 90%, sin condensación
Verificación de diseño según IEC/EN 61439
Datos técnicos para la verificación de diseño
Disipación de calor estática, no dependiente de la corriente [Pvs]
36 W
Temperatura ambiente mínima de funcionamiento.
0 °C
Temperatura ambiente de funcionamiento máx.
+50 °C
Grado de Protección
IP65 (en la parte delantera según EN 60529-1), IP20 (en la parte trasera según EN 60529-1)
NEMA12 (según NEMA 250-2003)
NEMA12 (según NEMA 250-2003)
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Consultar
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica a recintos sin ayudas de elevación.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
Cumple con los requisitos del estándar del producto.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica a recintos de plástico.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
Datos técnicos ETIM 7.0
PLC's (EG000024) / Panel PC (EC001414)
Tecnología de la información, la comunicación y los medios de comunicación / Sistema informático para uso industrial / PC industrial / PC panel ([email protected] [AFR616003])
Tensión de alimentación AC 50 Hz
0 - 0 V
Tensión de alimentación AC 60 Hz
0 - 0 V
Tensión de alimentación DC
18 - 36 V
Tipo de tensión de tensión de alimentación
DC
Número de interfaces HW Ethernet industrial
2
Número de interfaces PROFINET
0
Número de interfaces HW RS-232
1
Número de interfaces HW RS-422
0
Número de interfaces HW RS-485
1
Número de interfaces HW serie TTY
0
Número de interfaces HW USB
2
Número de interfaces HW paralelas
0
Número de interfaces HW inalámbricas
0
Número de interfaces HW otros
1
Número de interfaces SCSI de HW
0
Número de interfaces HW PS2
0
Protocolo de apoyo para PROFIBUS
No
Protocolo de apoyo a can
No
Protocolo de apoyo a INTERBUS
No
Protocolo de apoyo para ASI
No
Protocolo de apoyo para KNX
No
Protocolo de apoyo para MODBUS
Sí
Protocolo de apoyo a la autopista de datos
No
Protocolo de soporte para DeviceNet
No
Protocolo de apoyo para SUCONET
No
Protocolo de apoyo a la LON
No
Protocolo de apoyo para PROFINET IO
No
Protocolo de apoyo para PROFINET CBA
No
Protocolo de apoyo a SERCOS
No
Protocolo de apoyo a la Fundación Fieldbus
No
Protocolo de apoyo para EtherNet/IP
Sí
Protocolo de apoyo para la seguridad en el trabajo de AS-Interface
No
Protocolo de apoyo para devicenet safety
No
Protocolo de apoyo a la seguridad interbus
No
Protocolo de apoyo a PROFIsafe
No
Protocolo de apoyo a la seguridadBUS p
No
Protocolo de apoyo para otros sistemas de autobuses
Sí
Bluetooth estándar de radio
No
WLAN estándar de radio 802.11
No
GPRS estándar de radio
No
Gsm estándar de radio
No
UMTS estándar de radio
No
Maestro de enlaces de E/S
No
Tipo de pantalla
Tft
Pantalla diagonal
15,6 pulgadas
Número de píxeles, horizontal
1366
Número de píxeles, vertical
768
Sistema operativo preinstalado
Otro
Memoria principal máxima
4000 MB
Teclado integrado
No
Número de botones de función
0
Número de botones con LED
0
Número de botones del sistema
0
Con pantalla táctil
Sí
Control de cursor de ratón integrado
Sí
Grado de protección (IP), lado frontal
IP65
Grado de protección (NEMA)
12
Temperatura de operación
0 - 50 °C
Con disco duro
No
Con unidad de CD-ROM
No
Con unidad de DVD
No
Con unidad de CD-RW
No
Con unidad de DVD RW
No
Con unidad de disquete
No
Con otros medios de almacenamiento
No
Configuración individual del cliente
Sí
Número de ranuras AGP libres
0
Número de ranuras PCI libres
0
Número de ranuras ISA libres
0
Número de ranuras PCMCIA libres
0
Posible montaje en riel
No
Montaje en pared/montaje directo
No
Construcción frontal en posible
Sí
Montaje en rack posible
No
Tipo de montaje, pie de mesa
No
Tipo de montaje, montaje en horca
No
Adecuado para funciones de seguridad
No
Anchura del frente
404 milímetros
Altura del frente
255 milímetros
Profundidad incorporada
75,5 mm
Aprobaciones
Normas de productos
UL508, cULus; después de Cristo
UL Número de archivo.
E205091
CSA Expediente No.
C22.2. Nº 142-M1987
Certificación de América del Norte
UL listado, certificado por UL para su uso en Canadá
Especialmente diseñado para América del Norte
No
Disyuntor limitante de corriente
No
Grado de Protección
IEC: IP65, UL/CSA Tipo: -
Dimensiones
XP-503 PC industrial con pantalla diagonal de 15,6"
a, b ≧ 50 mm, c ≧ 20 mm, θ 0 ≦ T ≦ 50 °C
1,5 mm ≦ d ≦ 4 mm, e = 388 mm , f = 239 mm, ⍺ = 10°
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON AUTOMATIZACION ES.pdf | 18 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
