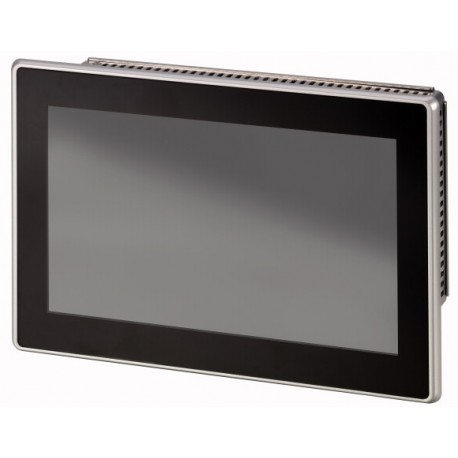

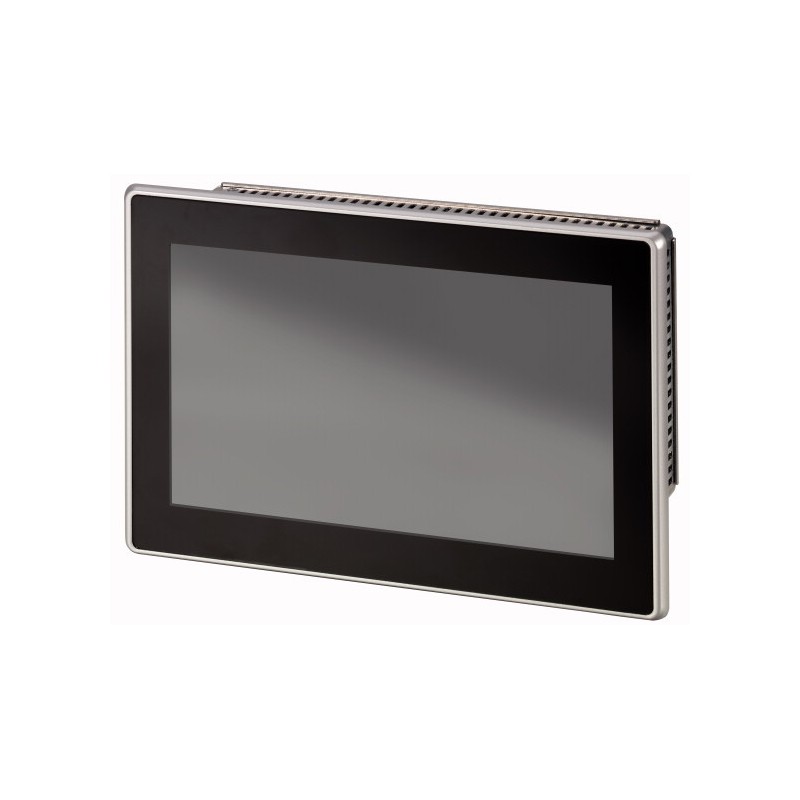

XP-503-10-A10-A01-1V 197670 EATON ELECTRIC Panel PC con capacitiva multitáctil (PCT), 10. 1", 2xEthernet, 2x..
XP-503-10-A10-A01-1V
197670
EATON-MOELLER
Panel PC con capacitiva multitáctil (PCT), 10. 1", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Visual Designer Runtime,ATEX
Terminales Táctiles HMI
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Panel PC con capacitiva multitáctil (PCT), 10. 1", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Visual Designer Runtime,ATEX
La serie XP500 de Eaton, desarrollada específicamente para las necesidades de las industrias de construcción de máquinas e ingeniería de plantas, mejora el campo de la automatización con las interfaces de control contemporáneas y familiares y los controles operativos que ahora prevalecen en la electrónica de consumo. La tecnología táctil capacitiva proyectada (PCT) proporciona una facilidad de uso intuitiva, y la funcionalidad multitáctil permite a los usuarios presionar botones funcionales en la pantalla, ya sea con varios dedos en una mano o con dos manos. Al igual que en los modernos paneles táctiles y teléfonos inteligentes, el operador puede hacer zoom y desplazarse por los elementos y documentos del sistema de ayuda integrado con dos dedos. Los sensores de alta precisión evitan comandos no deseados o arranques de máquinas. Por ejemplo, las funciones críticas solo se pueden activar presionando varios campos de control al mismo tiempo, lo que mejora significativamente la seguridad del sistema en comparación con los paneles de un solo toque. Los equipos de panel XP500 se ejecutan en Windows Embedded 7. Los dispositivos están disponibles con los siguientes tres tamaños de pantalla panorámica: 10,1", 15,6" y 21,5". Su diseño delgado, con un frente de vidrio no reflectante, ofrece un aspecto moderno. Gracias al concepto de dispositivo abierto y frontal resistente a los arañazos en los PCs panel, los hacen adecuados para su uso en casi todas las ramas de la industria involucradas en la ingeniería mecánica y de plantas.
Programa de entrega
Gama de productos
Soluciones de visualización XP
Gama de productos
XP-503
función
Industrial PC
descripción
Pc de panel con pantalla multitáctil capacitiva
Características comunes de la serie de modelos
CPU de doble núcleo a 1,65 GHz
Potente procesador gráfico
4 GB de MEMORIA RAM DDR3
Ssd mínimo de 32 GB
mín. 4 GB de memoria extraíble CFast
2x interfaz Ethernet 10/100/1000 Mbps
2x usb host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Estándar 7
Licencia de Galileo Open Runtime
Aprobaciones CE, cUL508, CUL Clase 1 Div 2 en preparación
Potente procesador gráfico
4 GB de MEMORIA RAM DDR3
Ssd mínimo de 32 GB
mín. 4 GB de memoria extraíble CFast
2x interfaz Ethernet 10/100/1000 Mbps
2x usb host 3.0
1x RS232
1x RS485
1x DVI-I
Windows Embedded Estándar 7
Licencia de Galileo Open Runtime
Aprobaciones CE, cUL508, CUL Clase 1 Div 2 en preparación
Pantalla - Tipo
Pantalla a color, TFT
Tecnología táctil
Tecnología capacitiva multitáctil (PCT)
Número de colores
262144 colores
resolución
WSVGA
1024 x 600 Píxeles
1024 x 600 Píxeles
Formato de retrato
No
Pantalla diagonal
10,1 pulgadas
modelo
Carcasa de aluminio fundido a presión y frente de vidrio en marco de aluminio
Sistema operativo
Kit "P" de Windows Embedded Standard 7 (32 bits)
Licencia de visual designer runtime
Licencia de visual designer runtime
Licencia plc
No ofrecido por Eaton
Certificados de licencia para interfaces integradas
No es necesario
interfaces integradas
2 x Ethernet 1000/100/10 Mbps
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
Tipo frontal
Vidrio templado con recubrimiento antirreflectante
utilización
Empotrado
Ranuras
Para tarjetas de memoria CFast: 1
Automatización de tarjetas de memoria
Para tarjetas de memoria CFast
Tarjetas de comunicación conectables (opcional)
No
Sensor táctil
Panel táctil multitáctil
Disipación de calor
29 W
Datos técnicos
Monitor
Pantalla - Tipo
Pantalla a color, TFT
Pantalla diagonal
10,1 pulgadas
resolución
WSVGA
1024 x 600 Píxeles
1024 x 600 Píxeles
Área visible de la pantalla
222.72 x 125.28 mm
formato
16:9
Rango de visualización [[izquierda/derecha/arriba/abajo]]
70°/70°/70°/50° ° (Grados)
Número de colores
262144 colores
Relación de contraste (normalmente)
Normalmente 500:1
brillo
Normalmente 550 cd/m2
Retrooluminación
Un solo LED (tipo de luz lateral)
Vida útil de la retrooluminación
Normalmente 50000 h
operación
Tecnología
Toque capacitivo proyectado (PCT)
Sensor táctil
Panel táctil multitáctil
sistema
procesador
x86, DualCore 1.65Ghz
Memoria interna
4 GB de RAM DDR3, mín. 32 GB SSD
Memoria externa
Mín. 4 GB de memoria extraíble CFast
enfriamiento
Refrigeración pasiva sin ventilador de CPU y sistema, refrigeración pasiva natural basada en convección
Respaldo del reloj en tiempo realBatería (duración del servicio)
Reemplazable, Litio CR2032 (220 mAh, 3V)
Respaldo del reloj en tiempo realCopia de seguridad (tiempo a cero voltaje)
Normalmente 5 años
ingeniería
Software de visualización
DISEÑADOR VISUAL
Licencia plc
No ofrecido por Eaton
Sistema operativo
Kit "P" de Windows Embedded Standard 7 (32 bits)
Licencia de visual designer runtime
Licencia de visual designer runtime
Interfaces, comunicación
interfaces integradas
2 x Ethernet 1000/100/10 Mbps
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
2 x host USB 3.0
1 x RS232
1 x RS485
1 x DVI-I
USB Host
2 x USB 3.0
RS-232
No aislado galvánicamente, enchufe D-sub de 9 pines, UNC
RS-485
No aislado galvánicamente, enchufe D-sub de 9 pines, UNC
Ranuras
Para tarjetas de memoria CFast: 1
Ethernet
10/100/1000 Mbps
fuente de alimentación
Tensión nominal
SELV de 24 V CC (seguridad extra baja)
tensión permisible
18-36 V CC
Disipación de calor
29 W
Consumo actual [I]
máx. 1,2 A A
General
Material de vivienda
Fundición a presión de aluminio
Tipo frontal
Vidrio templado con recubrimiento antirreflectante
Dimensiones (W x H x D)
276 x 179 x 81 mm
empotrable montado
Holgura: An x al ≥ 50 mm (1,97"), T ≥ 20 mm (0,79")
Inclinación desde vertical: ⍺ ≦ ± 10° (si se utiliza convección natural)
Placa de montaje: mín. 1,5 mm (0,06"), máx. 4 mm
Inclinación desde vertical: ⍺ ≦ ± 10° (si se utiliza convección natural)
Placa de montaje: mín. 1,5 mm (0,06"), máx. 4 mm
peso
2,7 kg
Grado de protección (IEC/EN 60529, EN50178, VBG 4)
IP65 (en la parte delantera según EN 60529-1), IP20 (en la parte trasera según EN 60529-1), NEMA12 (según NEMA 250-2003)
AprobacionesAprobaciones
cUL (UL508), ATEX
Aprobacionescertificado
después de Cristo
AprobacionesProtección contra explosiones (según ATEX 94/9/EC)
II 3D Ex tc IIIC T70°C U
Aprobacionesclasificación de envíos
DNV GL
Aprobaciones
Normas y directivas aplicadasEmc
según 2004/108/CE
Normas y directivas aplicadasInterferencia emitida
Según en 55022:2010 Clase A y EN 61000-6-4:2007
Normas y directivas aplicadasInmunidad a interferencias
Según en 55024:2010 y EN 61000-6-2:2005
EN 61131-2:2007
EN 61131-2:2007
Caída libre, empaquetada
gemäß ICE/EN 60068-2-32 m
RoHS
acomodar
Condiciones ambientales
Condiciones ambientales climáticasPresión de aire (operación)
795 - 1080 hPa
temperaturaAlmacenamiento / Transporte [ḥ]
-20 - +60 °C
temperaturaTemperatura ambiente mínima de funcionamiento.
0 °C
temperaturaTemperatura ambiente de funcionamiento máx.
+50 °C
humedad relativacondensación
No condensación
humedad relativahumedad relativa
10 - 90%, sin condensación
Verificación de diseño según IEC/EN 61439
Datos técnicos para la verificación de diseño
Disipación de calor estática, no dependiente de la corriente [Pvs]
29 W
Temperatura ambiente mínima de funcionamiento.
0 °C
Temperatura ambiente de funcionamiento máx.
+50 °C
Grado de Protección
IP65 (en la parte delantera según EN 60529-1), IP20 (en la parte trasera según EN 60529-1)
NEMA12 (según NEMA 250-2003)
NEMA12 (según NEMA 250-2003)
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Consultar
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
Cumple con los requisitos del estándar del producto.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).
Datos técnicos ETIM 7.0
PLC's (EG000024) / Panel PC (EC001414)
Tecnología de la información, la comunicación y los medios de comunicación / Sistema informático para uso industrial / PC industrial / PC panel ([email protected] [AFR616003])
Tensión de alimentación AC 50 Hz
V
Tensión de alimentación AC 60 Hz
V
Tensión de alimentación DC
V
Tipo de tensión de tensión de alimentación
Número de interfaces HW Ethernet industrial
Número de interfaces PROFINET
Número de interfaces HW RS-232
Número de interfaces HW RS-422
Número de interfaces HW RS-485
Número de interfaces HW serie TTY
Número de interfaces HW USB
Número de interfaces HW paralelas
Número de interfaces HW inalámbricas
Número de interfaces HW otros
Número de interfaces SCSI de HW
Número de interfaces HW PS2
Protocolo de apoyo para PROFIBUS
Protocolo de apoyo a can
Protocolo de apoyo a INTERBUS
Protocolo de apoyo para ASI
Protocolo de apoyo para KNX
Protocolo de apoyo para MODBUS
Protocolo de apoyo a la autopista de datos
Protocolo de soporte para DeviceNet
Protocolo de apoyo para SUCONET
Protocolo de apoyo a la LON
Protocolo de apoyo para PROFINET IO
Protocolo de apoyo para PROFINET CBA
Protocolo de apoyo a SERCOS
Protocolo de apoyo a la Fundación Fieldbus
Protocolo de apoyo para EtherNet/IP
Protocolo de apoyo para la seguridad en el trabajo de AS-Interface
Protocolo de apoyo para devicenet safety
Protocolo de apoyo a la seguridad interbus
Protocolo de apoyo a PROFIsafe
Protocolo de apoyo a la seguridadBUS p
Protocolo de apoyo para otros sistemas de autobuses
Bluetooth estándar de radio
WLAN estándar de radio 802.11
GPRS estándar de radio
Gsm estándar de radio
UMTS estándar de radio
Maestro de enlaces de E/S
Tipo de pantalla
Pantalla diagonal
pulgada
Número de píxeles, horizontal
Número de píxeles, vertical
Sistema operativo preinstalado
Memoria principal máxima
MB
Teclado integrado
Número de botones de función
Número de botones con LED
Número de botones del sistema
Con pantalla táctil
Control de cursor de ratón integrado
Grado de protección (IP), lado frontal
Grado de protección (NEMA)
Temperatura de operación
°C
Con disco duro
Con unidad de CD-ROM
Con unidad de DVD
Con unidad de CD-RW
Con unidad de DVD RW
Con unidad de disquete
Con otros medios de almacenamiento
Configuración individual del cliente
Número de ranuras AGP libres
Número de ranuras PCI libres
Número de ranuras ISA libres
Número de ranuras PCMCIA libres
Posible montaje en riel
Montaje en pared/montaje directo
Construcción frontal en posible
Montaje en rack posible
Tipo de montaje, pie de mesa
Tipo de montaje, montaje en horca
Adecuado para funciones de seguridad
Anchura del frente
milímetro
Altura del frente
milímetro
Profundidad incorporada
milímetro
Aprobaciones
Normas de productos
UL508, cULus; después de Cristo
UL Número de archivo.
E205091
CSA Expediente No.
C22.2. Nº 142-M1987
Certificación de América del Norte
UL listado, certificado por UL para su uso en Canadá
Especialmente diseñado para América del Norte
No
Disyuntor limitante de corriente
No
Grado de Protección
IEC: IP65, UL/CSA Tipo: -
Dimensiones
XP-503 PC industrial con pantalla diagonal de 10,1"
a, b ≧ 50 mm, c ≧ 20 mm, θ 0 ≦ T ≦ 50 °C
1,5 mm ≦ d ≦ 4 mm, e = 388 mm, f = 239 mm, ⍺ = 10°
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON AUTOMATIZACION ES.pdf | 18 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
