> EATON - MOELLER series>Transformadores >UTI0,1-115 206923 Y7-206923 ELECTRIC Transformador de mando 100 VA Monofásico Primario: 208-600 V
ANUNCIAR
Anterior producto Siguiente producto

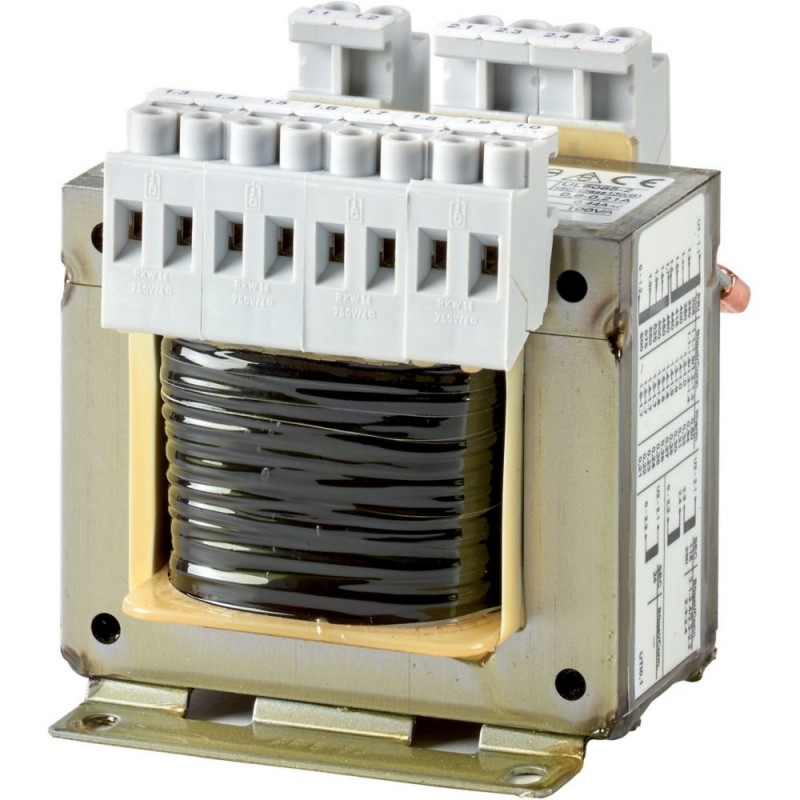

UTI0,1-115 206923 Y7-206923 EATON ELECTRIC Transformador de mando 100 VA Monofásico Primario: 208-600 V Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

UTI0,1-115 206923 Y7-206923 EATON ELECTRIC Transformador de mando 100 VA Monofásico Primario: 208-600 V

UTI0,1-115

206923

Y7-206923

EATON-MOELLER

Transformador de mando, 100 VA, Monofásico, Primario: 208-600 V,

Eaton Moeller® series UTI Control transformer, 0.1 kVA, Rated input voltage 208 – 600 V, Rated output voltage 2 x 115 V

Transformador de control, Gama de productos: Transformadores multidevanado UTI monofásicos, Tensión de entrada nominal: 208 – 600 V, Tensión de salida nominal: 2 x 115 V, Potencia nominal: 0,1 kVA, Grado de protección: IP00, Normas Construido y probado para: transformadores de control, aislamiento y seguridad (universales) para, VDE 0550, IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Parte 2-2/2-6 (transformador de seguridad), VDE 0570 Parte 2-4 (transformador de aislamiento), Adecuado para su uso a: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Más detalles


Componentes industriales de baja tensión > Transformador de control monofásico

Transformadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $151.88
Precio unitario: $151.88
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series UTI Control transformer
Catalog Number
206923
EAN
4015082069230
Product Length/Depth
89 mm
Product Height
93 mm
Product Width
85 mm
Product Weight
2 kg
Certifications
VDE 0570 Part 2-2/2-6 (safety transformer)
IEC/EN 61558-2-2
UL 5085-2
VDE 0113, VDE 0100 Part 410
CSA-C22.2 No. 66.2-06
UL Recognized
UL 506
UL File No.: E167225
UL report applies to both US and Canada
Certified by UL for use in Canada
VDE 0570 Part 2-4 (isolating transformer)
CSA-C22.2 No. 66
UL Category Control No.: XPTQ2, XPTQ8
IEC/EN 61558-2-2/2-4/2-6
UL5085-1
CE
IEC/EN 60204-1, ÖVE-EN 13
VDE 0550
CSA-C22.2 No. 66.1-06
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
UTI0,1-115

Product specifications

Features
Reinforced insulation
Fully Vacuum-impregnated
Separate windings
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Apparent power
100 VA
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
No-load losses
8 W
Primary voltage 1 - max
600 V
Primary voltage 1 - min
208 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
0 V
Primary voltage 2 - min
0 V
Primary voltage 3 - max
0 V
Primary voltage 3 - min
0 V
Primary voltage 4 - max
0 V
Primary voltage 4 - min
0 V
Primary voltage 5 - max
0 V
Primary voltage 5 - min
0 V
Primary voltage 6 - max
0 V
Built as
Isolating transformer
Safety transformer
Conductor material
Copper
Degree of protection
IP00
Connection type
Terminations
Duty factor
100 %
Insulation material type (IEC 85)
B
Efficiency
84 %
Relative short-circuit voltage
7.5 %
Suitable for
Branch circuits, (UL/CSA)
Insulation class
B
Primary tapping
± 20 %
Primary voltage 6 - min
0 V
Primary voltage 7 - max
0 V
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.1 VA
Secondary voltage 1 - max
115 V
Secondary voltage 1 - min
115 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
115 V
Secondary voltage 2 - min
115 V
Secondary voltage 3 - max
0 V
Secondary voltage 3 - min
0 V
Secondary voltage 4 - max
0 V
Product category
Single-phase UTI multi-winding transformers
Secondary voltage 4 - min
0 V
Secondary voltage 5 - max
0 V
Secondary voltage 5 - min
0 V
Secondary voltage 6 - max
0 V
Secondary voltage 6 - min
0 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-circuit losses
11 W
Static heat dissipation, non-current-dependent Pvs
19 W
Voltage rating - max
600 V
Power consumption in standby mode
17 W

ETIM for 206923 Interruptores de baja tensión (EC002486)
Característica Valor
Ejecutado como transformador de seguridad (EF007235) Sí
Ejecutado como transformador de separación (EF007238) Sí
Ejecutado como transformador de ahorro (EF007005) No
Tensión primaria 1 (EF006125) 208 V
Tensión primaria 2 (EF006126) 0 V
Tensión primaria 3 (EF006127) 0 V
Tensión primaria 4 (EF007410) 0 V
Tensión primaria 5 (EF007411) 0 V
Tensión primaria 6 (EF007412) 0 V
Tensión primaria 7 (EF007413) 0 V
Tensión primaria 8 (EF007414) 0 V
Tensión primaria 9 (EF007415) 0 V
Tensión primaria 10 (EF007409) 0 V
Tensión secundaria 1 (EF007472) 115 V
Tensión secundaria 2 (EF007474) 115 V
Tensión secundaria 3 (EF007475) 0 V
Tensión secundaria 4 (EF007476) 0 V
Tensión secundaria 5 (EF007477) 0 V
Tensión secundaria 6 (EF007478) 0 V
Tensión secundaria 7 (EF007479) 0 V
Tensión secundaria 8 (EF007480) 0 V
Tensión secundaria 9 (EF007481) 0 V
Tensión secundaria 10 (EF007473) 0 V
Potencia aparente nominal (EF008864) 100 VA
Consumo en modo de espera (EF012331) 17 W
Tipo de material de aislamiento según IEC 85 (EF007299) B
Protección contra cortocircuitos (EF007332) No
Tensión de cortocircuito relativa Uk (EF007452) 7.5 %
Anchura (EF000008) 85 mm
Altura (EF000040) 93 mm
Profundidad (EF000049) 89 mm
Grado de protección (IP) (EF005474) IP00
Núcleo anular (EF006170) No
Apto para montaje en PCB (EF006157) No
Apto para instalación en serie (EF001126) No
Material del conductor (EF001622) Cobre

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
