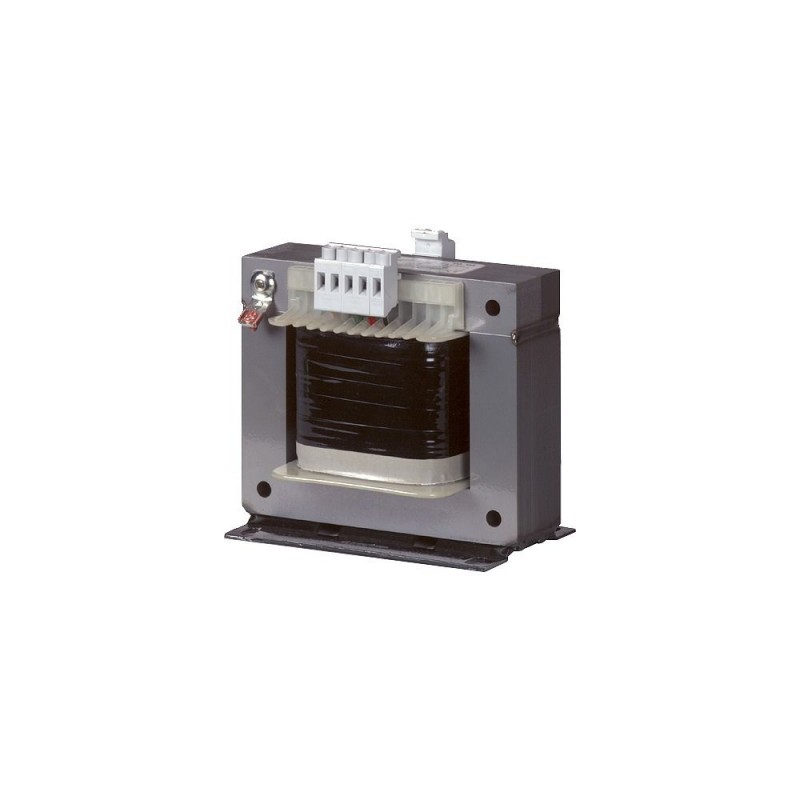

STI0,1(230/24) 046629 STI0P1-G2-B2 EATON ELECTRIC Transformador de mando 100 VA Monofásico Primario: 230 V A.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

STI0,1(230/24) 046629 STI0P1-G2-B2 EATON ELECTRIC Transformador de mando 100 VA Monofásico Primario: 230 V A..

STI0,1(230/24)

046629

STI0P1-G2-B2

EATON-MOELLER

Transformador de mando; 100 VA; Monofásico; Primario: 230 V AC; Secundario: 24 V AC

Transformador de mando 100 VA Monofásico Primario: 230 V AC

Transformador de Control, 0.1 kVA, tensión Nominal de entrada tensión de 230± 5 % V, tensión Nominal de salida 24 V

Más detalles


Interruptores de baja tensión > Transformador de control monofásico

Transformadores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $129.59
Precio unitario: $129.59

Cantidad Precio
1+$129.59
2+$111.15
3+$102.89
4+$99.35
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

Más Información



Entrega de programa
Gama de productos
Solo control de fase de los transformadores de SAN...
La función básica de
De una sola fase de control, el aislamiento y la seguridad de los transformadores de ITS, STZ
Tensión nominal de entrada tensión de
V 230± 5 %
Tensión nominal de salida
V 24
Potencia nominal
kVA 0.1
Corto tiempo de clasificación
kVA 0.24
Cu factor de 0,60
Datos técnicos
General
Normas
Construido y probado para
IEC/EN 61558-2-2/2-4/2-6
VDE 0570 Parte 2-2

VDE 0570 Parte 2-4 (transformador de aislamiento)
Conveniente para el uso a
IEC/EN 60204-1, ÖVE-EN 13
VDE 0113, VDE 0100, Parte 410
Temperatura ambiente
-25 - 40
Características
Terminaciones
Conexión de zapatas
● (> 115)
Clase de aislamiento
B
Frecuencia nominal
Hz 50 - 60
Primaria tocar
± 5 %
Grado de Protección
IP00
Devanados separados
Totalmente vacío impregnado
Aislamiento reforzado
Deber de calificación del factor de
% DF 100
Características eléctricas
Nota
Lo siguiente se aplica para la no-pérdida de carga, corto circuito loss (pérdidas de cobre), de corto circuito tensión y los valores de eficiencia: todos los detalles se refieren a una temperatura de 20 °C
Peso Total
kg 2
Pérdidas sin carga
W 7
Corto-circuito pérdidas
W 8
Cortocircuito voltaje
% 6.9
La eficiencia
0.87
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
Yon Un 0
La disipación de calor por polo, dependiente de la corriente
Pvid W 0
Equipamiento de la disipación de calor, dependiente de la corriente
Pvid W 0
Estática de la disipación de calor, no dependiente de la corriente
Pvs W 15
La disipación de calor de la capacidad
Pdiss W 0
Temperatura ambiente de operación min.
°C -25
Ambiente de funcionamiento temperatura máx.
°C 40
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto.
10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / Un control de fase del transformador (EC002486)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Transformador, convertidor, la bobina / de Control / transformador de Un control de fase del transformador ([email protected] [AAB620012])
Construido como transformador de seguridad
Construido como transformador de aislamiento
Construido como el ahorro de energía del transformador
No
Tensión primaria 1
V 230 - 230
Tensión primaria 2
V 0 - 0
Tensión primaria 3
V 0 - 0
Tensión primaria 4
V 0 - 0
Tensión primaria 5
V 0 - 0
Tensión primaria 6
V 0 - 0
Tensión primaria 7
V 0 - 0
Tensión primaria 8
V 0 - 0
Tensión primaria 9
V 0 - 0
Tensión primaria 10
V 0 - 0
El voltaje secundario 1
V 24 - 24
El voltaje secundario 2
V 0 - 0
El voltaje secundario 3
V 0 - 0
La tensión secundaria 4
V 0 - 0
El voltaje secundario 5
V 0 - 0
El voltaje secundario 6
V 0 - 0
La tensión secundaria 7
V 0 - 0
El voltaje secundario 8
V 0 - 0
El voltaje secundario 9
V 0 - 0
El voltaje secundario 10
V 0 - 0
La potencia aparente nominal
VA 100
Tipo de material aislante acc. IEC 85
B
Corto-circuito a prueba de
No
Relación de corto circuito tensión
% 6.9
Ancho
mm 85
Altura
mm 91
Profundidad
mm 89
Grado de protección (IP)
IP00
Anillo de núcleo
No
Adecuado para el montaje en PCB
No
Modular versión
No
Aprobaciones
Normas De Producto UL 506; UL5085-1; UL 5085-2; CSA-C22.2 Nº 66; CSA-C22.2 Nº de 66,1-06; CSA-C22.2 Nº 66.2-06; IEC/EN 61558-2-2; marcado CE
UL File No. E167225
UL Categoría de Control No. XPTQ2, XPTQ8
Archivo CSA No. UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
América Del Norte Certificación Reconocido por UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte No
Adecuado para Circuitos
Max. Clasificación De Voltaje 600 V AC
Grado de Protección IEC: IP00, UL/CSA Tipo: -
Dimensiones
>
