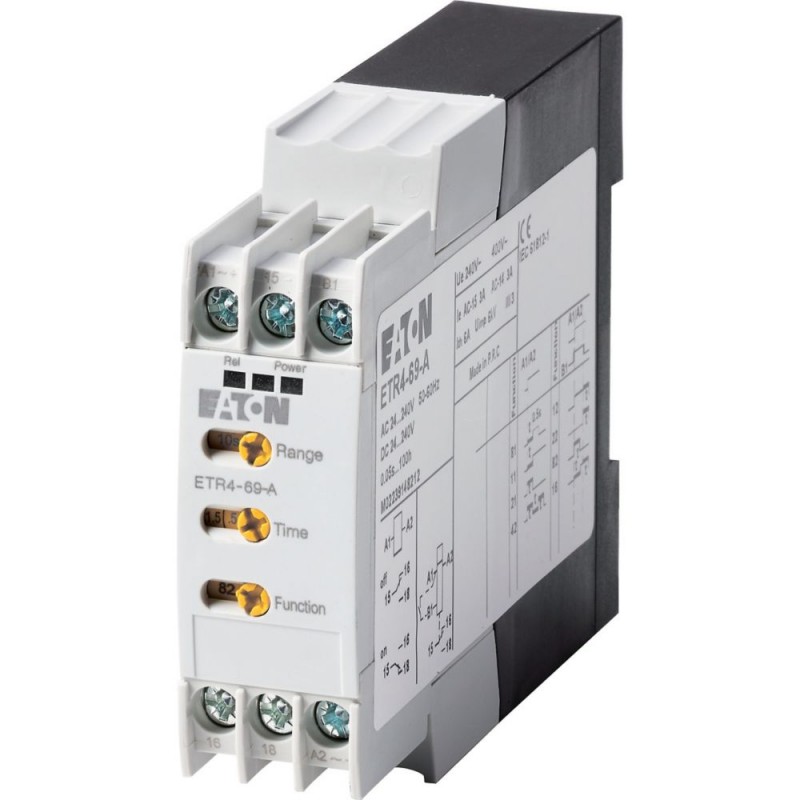

ETR4-69-A 031891 Y7-31891 EATON ELECTRIC Relé temporizador 1 W 0.05 s-100 h Multi-Función 24-240 V AC/DC
ETR4-69-A
031891
Y7-31891
EATON-MOELLER
Relé temporizador, 1 W, 0.05 s-100 h, Multi-Función, 24-240 V AC/DC
Relé temporizador ETR4 de la serie Eaton Moeller®, 1W, 0.05s-100h, multifunción, 24-240VAC/DC
Relé de temporización electrónico según IEC/EN 61812-1, VDE 0435, 22,5 mm de ancho, rango de tiempo 0,05s-100h, vida útil mecánica 30 * 106, montaje en riel de sombrero de copa DIN, cualquier posición de montaje requerida, 24-240VAC/DC, multifuncional, factor de forma industrial
Relés > Relé temporizador
Relés temporizadores (KETR, KEMR, KESR)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Eaton Moeller® series ETR4 Timing relay
N.º de catálogo
031891
EAN
4015080318910
Longitud/profundidad de producto
103 mm
Altura del producto
83 mm
Anchura del producto
23 mm
Peso del producto
0.11 kg
Certificación(es)
CSA File No.: 012528
VDE 0435
UL 508
CSA-22.2 No. 14
IEC/EN 61000-4-3
Standard IEC/EN 61812
IEC/EN 60947-5-1
IEC/EN 61000-4-2
UL File No.: E29184
UL
UL Category Control No.: NKCR
CE
CSA
CSA Class No.: 3211-03
IEC/EN 61812-1
VDE 0435
UL 508
CSA-22.2 No. 14
IEC/EN 61000-4-3
Standard IEC/EN 61812
IEC/EN 60947-5-1
IEC/EN 61000-4-2
UL File No.: E29184
UL
UL Category Control No.: NKCR
CE
CSA
CSA Class No.: 3211-03
IEC/EN 61812-1
Código de modelo
ETR4-69-A
Características y Funciones
Tipo de conexión eléctrica
Terminales de tornillo
Funciones
Intermitente, inicio de impulso
Temporización de trabajo y de reposo
Generación de un impulso fijo con temporización de trabajo
Funciones de tiempo ajustables
Salidas, conmutables retardadas/no retardadas
Temporización de reposo
Formación de impulso
Retardo en la desenergización
Multifiunción
Impulso de cierre
Función de reloj con pausa inicial, variable
Función de reloj comenzando con pulso, variable
Temporización de trabajo
Retardo en la energización
Intermitente, comenzando con pulso, tiempo fijo
Impulso de apertura
Intermitente, comenzando con pausa, tiempo fijo
Conformación de pulso
Temporización de trabajo y de reposo
Generación de un impulso fijo con temporización de trabajo
Funciones de tiempo ajustables
Salidas, conmutables retardadas/no retardadas
Temporización de reposo
Formación de impulso
Retardo en la desenergización
Multifiunción
Impulso de cierre
Función de reloj con pausa inicial, variable
Función de reloj comenzando con pulso, variable
Temporización de trabajo
Retardo en la energización
Intermitente, comenzando con pulso, tiempo fijo
Impulso de apertura
Intermitente, comenzando con pausa, tiempo fijo
Conformación de pulso
General
Grado de protección
IP20
Terminales IP20
Terminales IP20
Vida útil, mecánica
30.000.000 Operaciones (Accionamiento DC)
30.000.000 Operaciones (Accionamiento AC)
30.000.000 Operaciones (Accionamiento AC)
Posición de montaje
Según se requiera
Número de contactos (contactos conmutados)
1
Categoría de sobretensión
III
Grado de contaminación
2
Categoría del producto
Relés temporizadores ETR4
Tensión asignada soportada al impulso (Uimp)
4.000 V AC
6.000VAC
6.000VAC
Resistencia a impactos
4 g, Contacto de cierre, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 20 ms
Apto para
Montaje en carril DIN
Capacidad del terminal
1 x (0,5 - 2,5) mm², flexible con puntera
1 x (20-14) AWG, rígido o trenzado
2 x (0,5 - 1,5) mm², flexible con puntera
1 x (0.5 - 2.5) mm², rígido
2 x (0.5 - 1.5) mm², rígido
1 x (20-14) AWG, rígido o trenzado
2 x (0,5 - 1,5) mm², flexible con puntera
1 x (0.5 - 2.5) mm², rígido
2 x (0.5 - 1.5) mm², rígido
Rango de tiempo - mín.
0.05 s
Rango de tiempo - máx.
360000 s
Tipo
Relé temporizador
Tipo de tensión
AC/DC
Condiciones climáticas ambientales
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
45 °C
Temperatura ambiente de almacenamiento - mín.
-45 °C
Temperatura ambiente de almacenamiento - máx.
85 °C
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, cíclico, a IEC 60068-2-30
Compatibilidad electromagnética
Descarga de aire
8 kV
Impulso de ráfaga
2 kV, cable de alimentación
En conformidad con IEC/EN 61000-4-4
1 kV, cable de señal
En conformidad con IEC/EN 61000-4-4
1 kV, cable de señal
Descarga de contacto
6 kV
Campos electromagnéticos
3 V/m a 1,4 - 2 GHz (según IEC EN 61000-4-3)
10 V/m a 80 - 1.000 MHz (según IEC EN 61000-4-3)
1 V/m a 2,0 - 2,7 GHz (según IEC EN 61000-4-3)
10 V/m a 80 - 1.000 MHz (según IEC EN 61000-4-3)
1 V/m a 2,0 - 2,7 GHz (según IEC EN 61000-4-3)
Inmunidad a interferencias conducidas por la línea
10 V (Según norma IEC/EN 61000-4-6)
Clase de interferencia de radio
Clase B (EN 55011, radiado)
Clase B (EN 55011, conducido)
Clase B (EN 55011, conducido)
Sobretensión transitoria nominal
2 kV, simétrica, pulsos de potencia (Sobretensión), EMC
4 kV, asimétrica, pulsos de potencia (Sobretensión), EMC
Según IEC/EN 61000-4-5, pulsos de potencia (Sobretensión), EMC
4 kV, asimétrica, pulsos de potencia (Sobretensión), EMC
Según IEC/EN 61000-4-5, pulsos de potencia (Sobretensión), EMC
Especificaciones eléctricas
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Tolerancia de tensión de la red de suministro
24 – 240 V DC
24 - 240 V AC (a 50/60 Hz)
24 - 240 V AC (a 50/60 Hz)
Corriente nominal
3 A
Capacidad de interrupción nominal
3 A en AC-15 (cos ϕ = 0,3 220 V)
3 A en AC-15 (cos ϕ = 0,3 440 V)
1.1 x Iₑ (DC-11 L/R - 40 ms)
3 A en AC-15 (cos ϕ = 0,3 440 V)
1.1 x Iₑ (DC-11 L/R - 40 ms)
Poder asignado de cierre
1.1 x Iₑ (DC-11 L/R - 40 ms)
48 A (AC-14 (cos ϕ = 0,3 440 V)
50 A (AC-15 cos ϕ = 0,3 220 V)
48 A (AC-14 (cos ϕ = 0,3 440 V)
50 A (AC-15 cos ϕ = 0,3 220 V)
Corriente asignada de empleo (le)
3 A a AC-14, 380 V 400 V 415 V
1.5 A a DC-11, 24 V
3 A a AC-15, 380 V 400 V 415 V
3 A at AC-15, 300 V
3 A a AC-15, 220 V 230 V 240 V
1,2 A en DC-11, L/R máx. 50ms
3 A at AC-14, 440 V
3 A a AC-14, 300 V (NC)
1.5 A a DC-11, 24 V
3 A a AC-15, 380 V 400 V 415 V
3 A at AC-15, 300 V
3 A a AC-15, 220 V 230 V 240 V
1,2 A en DC-11, L/R máx. 50ms
3 A at AC-14, 440 V
3 A a AC-14, 300 V (NC)
Tensión asignada de empleo (Ue) en AC - máx.
440 V
Seccionamiento seguro
250 V AC, Entre contactos auxiliares, según EN 61140
250 V AC, Entre bobina y contactos auxiliares, según EN 61140
250 V AC, Entre bobina y contactos auxiliares, según EN 61140
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, fusible, Sin soldadura, Contactos
Máx. 6 A gG/gL, Fusible, Clasificación de cortocircuito sin soldadura
Máx. 6 A gG/gL, Fusible, Clasificación de cortocircuito sin soldadura
Sistema magnético
Tiempo del comando
30 ms, DC
50 ms, AC
50 ms, AC
Tiempo de conmutación de contacto
4 ms
Factor de utilización
100%
Frecuencia de maniobra
4000 Maniobras/hora
Tensión a la llamada
0.7 - 1.1 V DC x Uc
0.85 - 1.1 V AC x Uc
0.85 - 1.1 V AC x Uc
Consumo de potencia
2 VA en CA (potencia de recogida)
1.8 W en DC (a la llamada)
2 VA en AC (Potencia de sellado)
1,8 W en DC (retención)
1.8 W en DC (a la llamada)
2 VA en AC (Potencia de sellado)
1,8 W en DC (retención)
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
24 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
240 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
24 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
240 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Tensión de alimentación de control nominal (Us) en DC - máx.
240 V
Tiempo de subida
70 ms (después del 100 % de retardo de tiempo)
Reproducibilidad
≤ 0.5 % (desviación)
Verificación del diseño
Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.4 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
6 A
Disipación térmica estática, no dependiente de la corriente Pvs
1.8 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Montaje frontal (EF020288) | No |
| Conectable al contactor (EF006952) | No |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | Sí |
| Función activada (EF003378) | Sí |
| Función de final de apagado (EF003402) | Sí |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | Sí |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | Sí |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | Sí |
| Función de reloj con pausa inicial, variable (EF003365) | Sí |
| Función de reloj comenzando con pulso, variable (EF003366) | Sí |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 0 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 0 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | Sí |
| Con salida de semiconductor (EF003373) | No |
| Voltaje de funcionamiento a 50 Hz CA (EF008206) | 24 V |
| Voltaje de funcionamiento a 60 Hz CA (EF008207) | 24 V |
| Voltaje de funcionamiento en CC (EF008208) | 24 V |
| Tipo de tensión de funcionamiento (EF005294) | CA/CC |
| Intensidad nominal (EF000001) | 3 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 23 mm |
| Altura (EF000040) | 83 mm |
| Profundidad (EF000049) | 103 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON AUTOMATIZACION ES.pdf | 19 Mbytes |
|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| ETR4-69-A Y7-31891 031891 ES_031882.pdf | 3 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
