> EATON - MOELLER series>Cajas aislantes>D200-CI43 074155 Y7-74155 ELECTRIC Covers, transparent, HxWxD 250x375x100mm
ANUNCIAR
Anterior producto Siguiente producto

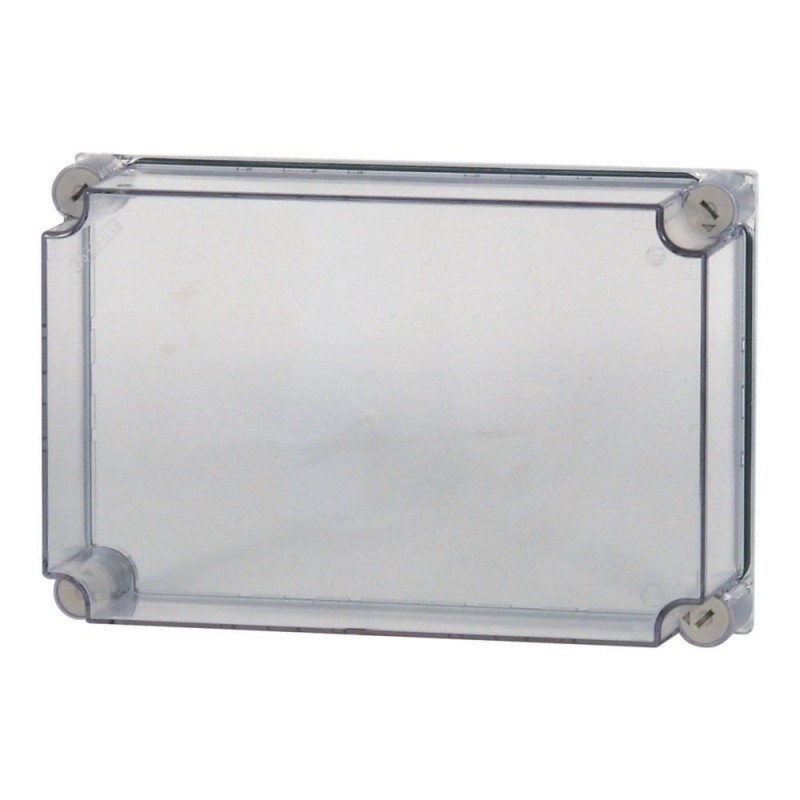

D200-CI43 074155 Y7-74155 EATON ELECTRIC Covers, transparent, HxWxD 250x375x100mm Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

D200-CI43 074155 Y7-74155 EATON ELECTRIC Covers, transparent, HxWxD 250x375x100mm

D200-CI43

074155

Y7-74155

EATON-MOELLER

Covers, transparent, HxWxD=250x375x100mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Cap, transparent smoky gray, HxWxD=250x375x100mm

Cubierta transparente ahumada, grado de protección IP65, sujetadores de cubierta patentados con compensación de sobrepresión integrada, sujetadores de cubierta sellables, junta de espuma continua, profundidad de montaje con placa de montaje = 200 mm, se puede utilizar para bases CI E, X y V, tipo de mecanismo de bloqueo: accionamiento con herramientas (no accesible para personal no calificado)

Más detalles


Sistemas de armarios eléctricos > Elemento de techo / suelo (carcasa/armario de control)

Cajas aislantes

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $101.19
Precio unitario: $101.19
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton xEnergy Safety Ci empty enclosure cover
Catalog Number
074155
EAN
4015080741558
Product Length/Depth
140 mm
Product Height
250 mm
Product Width
375 mm
Product Weight
2.007 kg
Compliances
RoHS conform
Model Code
D200-CI43

Product specifications

Used with
U-CI43…
Enclosure cover
xEnergy Safety Ci
Basic enclosure
Special features
Sealable cover fasteners
Type
Accessory/spare part type
Enclosure cover without apertures
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
10 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65, with base unit
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Untreated
Color
Transparent, smoky gray
Other
Unit type
Modular system
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
17 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
16 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
16 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
34 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
32 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
33 W
Mounting depth
200 mm
RAL-number
0
Suitable for enclosure building length/depth
0 mm
Suitable for enclosure building width
0 mm
Cover/door type
Transparent
Material
Plastic
Suitable for
Outdoor set-up
Functions
Basic enclosure

ETIM for 074155 Sistemas de armarios eléctricos (EC000744)
Característica Valor
Apto para revestimiento de tejado (EF009584) No
Apto para revestimiento de suelo (EF009585) No
Anchura (EF000008) 375 mm
Altura (EF000040) 250 mm
Profundidad (EF000049) 140 mm
Apto para la anchura de construcción de la caja (EF000326) 0 mm
Apto para la profundidad de construcción de la caja (EF000327) 0 mm
Material (EF002169) Plástico
Acabado de superficie (EF006569) Sin tratamiento
Color (EF000007) Otros
Número RAL (EF000116) 0
Con ventilación (EF001161) No
Apto para instalaciones en exteriores (EF005774) Sí
Con entrada de cable (EF000325) No
