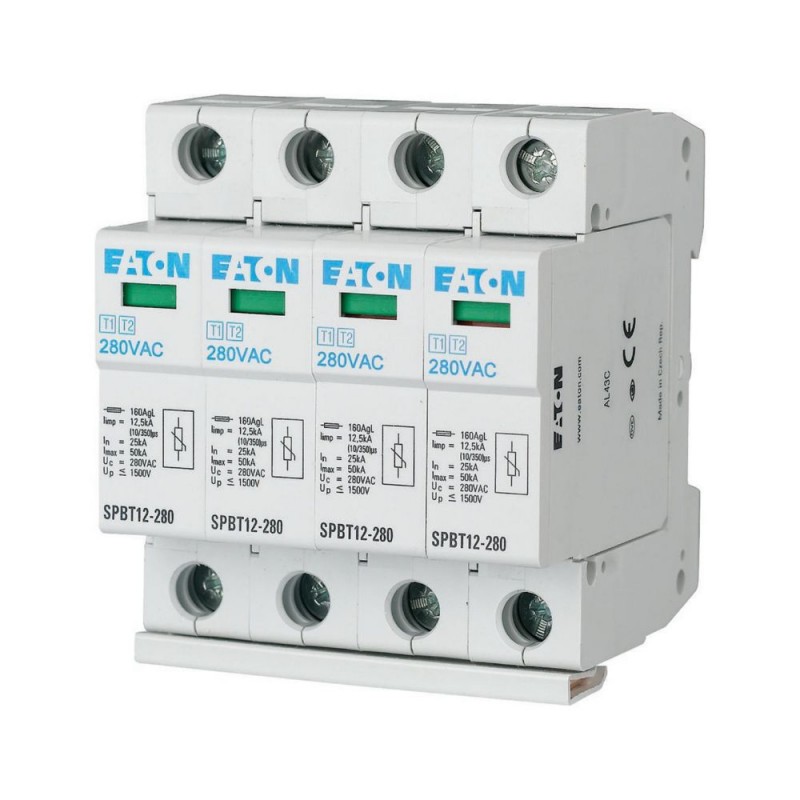

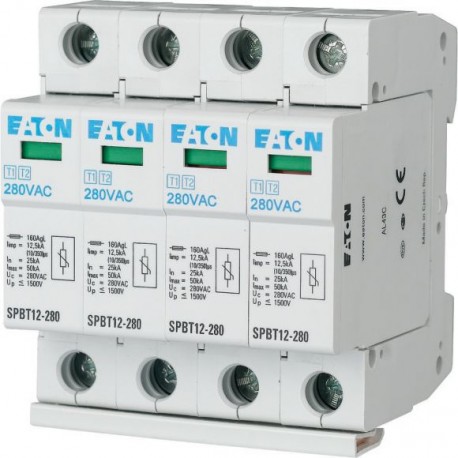

SPBT12-280/4 158331 Y7-158331 EATON ELECTRIC Protección de sobretensiones, TN-S kit, 4P Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SPBT12-280/4 158331 Y7-158331 EATON ELECTRIC Protección de sobretensiones, TN-S kit, 4P

SPBT12-280/4

158331

Y7-158331

EATON-MOELLER

Protección de sobretensiones con cartuchos, TN-S kit, 4P

Eaton Moeller series xPole - SPBT12 Surge Protection Device. Lightning current and surge arresters kit, TN-S kit, 4p

Para la protección de sistemas de consumo contra sobretensiones transitorias causadas por rayos directos e indirectos y operaciones de conmutación, utilícelo de acuerdo con IEC 60364-5-53 sección 534, iI según IEC 61643-1, SPD tipo T1, T2 según EN 61643-11, clases de protección contra rayos III y IV según IEC 62305, tipo sin señalización remota

Más detalles


Puesta a tierra, protección contra rayos y sobretensiones > Pararrayos combinado para tecnología energética

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $395.51
Precio unitario: $395.51
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xPole - SPBT12 Surge protection device
Catalog Number
158331
EAN
4015081548897
Product Length/Depth
86 mm
Product Height
69 mm
Product Width
70 mm
Product Weight
0.574 kg
Compliances
RoHS conform
Model Code
SPBT12-280/4

Delivery program

Application
Number of poles
Four-pole
Type
Surge arrester

Technical data - electrical

Voltage protection level
1.5 KV
Voltage protection level (DC+ - DC-)
0 KV
Voltage protection level (DC+/DC- - PE)
0 KV
Voltage protection level (L-N)
0 KV
Voltage protection level (L-PE)
1.5 KV
Voltage protection level (N-PE)
0 KV
Nominal voltage at AC
280 V
Nominal voltage at DC
0 V
Continuous voltage at AC - max
280 V
Continuous voltage at DC - max
0 V
PV-voltage - max
0 V
Lightning impulse current (10/350 µs)
12.5 kA
Follow current extinguishing capability
0 kA
Signalling at the device
Optic
Specific energy (W/R)
39.1 kJ/Ohm

Technical data - mechanical

Frame
4 modular spacing
Mounting method
DIN rail (top hat rail) 35 mm
Conductor cross section (flexible, fine-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - max
25 mm²
Degree of protection
IP20

Additional information

System configuration type
Other
TN
TN-S
TT
Test class
Type 1 + 2

ETIM for 158331 Puesta a tierra, protección contra rayos y sobretensiones (EC001457)
Característica Valor
Tipo de red CC (EF009926) No
Tipo de red IT (EF009927) No
Tipo de red TN (EF009928) Sí
Tipo de red TN-C (EF009929) No
Tipo de red TN-C-S (EF009933) No
Tipo de red TN-S (EF009930) Sí
Tipo de red TT (EF009931) Sí
Tipo de red: otros (EF009932) Sí
Número de polos (EF001391) 4
Corriente de descarga (10/350 μs) (EF000421) 12.5 kA
Tensión continua máxima CA (EF004198) 280 V
Tensión continua máxima CC (EF004777) 0 V
Voltaje nominal CA (EF004220) 280 V
Voltaje nominal CC (EF004221) 0 V
Tensión fotovoltaica máxima (EF008795) 0 V
Nivel de protección (EF003525) 1.5 kV
Nivel de protección de L-N (EF004236) 0 kV
Nivel de protección L-PE (EF012276) 1.5 kV
Nivel de protección N-PE (EF008796) 0 kV
Nivel de protección (C.A.+/C.A.-) (EF009643) 0 kV
Nivel de protección (C.C.+/C.C.-/PE) (EF009644) 0 kV
Capacidad de apagado de la corriente (EF004193) 0 kA
Energía específica (W/R) (EF009797) 39.1 kJ/Ohm
Protección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962) 0 A
Protección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963) 160 A
Método de montaje (EF000003) Carril de perfil de sombrero 35 mm
Tamaño de construcción (EF002566) 4 separación modular
Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) 25 mm²
Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) 35 mm²
Señalización remota (EF004192) No
Señalización en el dispositivo (EF004241) Óptico
Clase de prueba (EF004228) Tipo 1 + 2
Fusible de respaldo integrado (EF008797) No
Protección del dispositivo terminal considerando los componentes de protección (EF009798) No
Tecnología de descarga de chispas con conmutación de voltaje (EF016003) No
Toma de tensión protegida contra sobrecorriente (EF016004) No
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPBT12-280/4 Y7-158331 158331 ES_167341.pdf 407 Kbytes SPBT12-280/4 Y7-158331 158331 ES_167341.pdf
