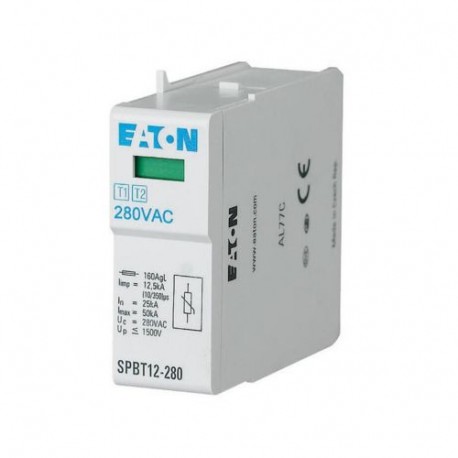

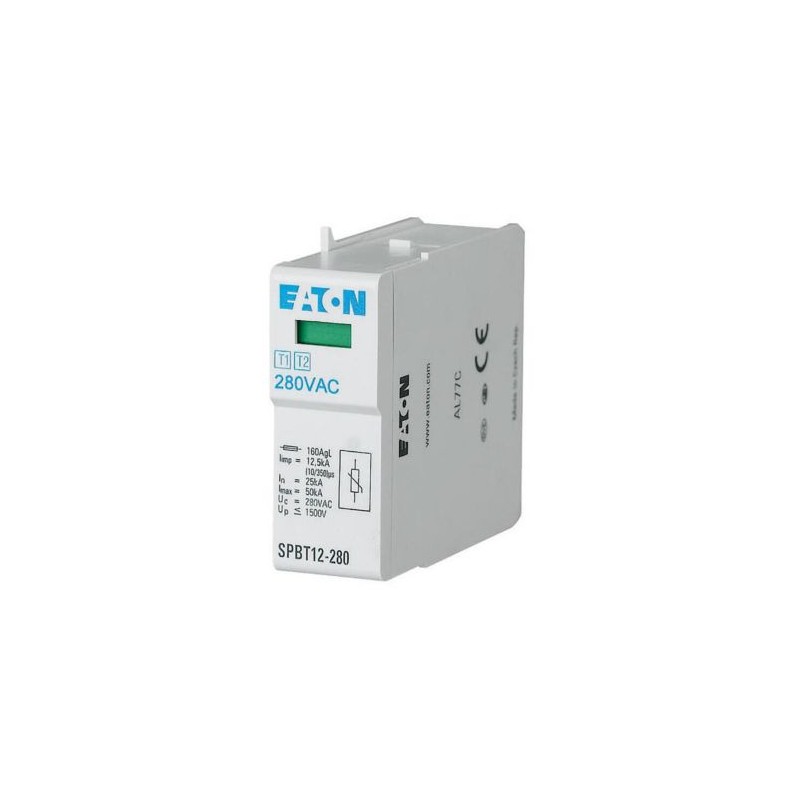

SPBT12-280 167341 Y7-167341 EATON ELECTRIC Protección de sobretensiones, con cartuchos, 12, 5 kA Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SPBT12-280 167341 Y7-167341 EATON ELECTRIC Protección de sobretensiones, con cartuchos, 12, 5 kA

SPBT12-280

167341

Y7-167341

EATON-MOELLER

Protección de sobretensiones, con cartuchos, 12, 5 kA

Eaton Moeller series xPole - SPBT12 Surge Protection Device. Lightning current and surge arresters, plug-in unit, 12, 5 kA

Para la protección de los sistemas de consumo contra sobretensiones transitorias causadas por rayos directos e indirectos y operaciones de conmutación, utilícelo de acuerdo con IEC 60364-5-53 sección 534, iI según IEC 61643-1, SPD tipo T1, T2 según EN 61643-11, clases de protección contra rayos III y IV según IEC 62305

Más detalles


Puesta a tierra, protección contra rayos y sobretensiones > Pararrayos combinado para tecnología energética

Aparamenta Modular – Industrial

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $95.51
Precio unitario: $95.51
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series xPole - SPBT12 Surge protection device
Catalog Number
167341
EAN
4015081638413
Product Length/Depth
80 mm
Product Height
65 mm
Product Width
17.5 mm
Product Weight
0.231 kg
Compliances
RoHS conform
Model Code
SPBT12-280

Delivery program

Application
Number of poles
Single-pole
Type
Surge arrester

Technical data - electrical

Voltage protection level
1.5 KV
Voltage protection level (DC+ - DC-)
0 KV
Voltage protection level (DC+/DC- - PE)
0 KV
Voltage protection level (L-N)
0 KV
Voltage protection level (L-PE)
1.5 KV
Voltage protection level (N-PE)
0 KV
Nominal voltage at AC
280 V
Nominal voltage at DC
0 V
Continuous voltage at AC - max
280 V
Continuous voltage at DC - max
0 V
PV-voltage - max
0 V
Lightning impulse current (10/350 µs)
12.5 kA
Follow current extinguishing capability
0 kA
Signalling at the device
Optic
Specific energy (W/R)
39.1 kJ/Ohm

Technical data - mechanical

Frame
1 modular spacing
Mounting method
On basic element
Conductor cross section (flexible, fine-strand) - max
35 mm²
Conductor cross section (solid, solid-strand) - max
25 mm²
Degree of protection
IP20

Additional information

System configuration type
TN
Other
Test class
Type 1 + 2

ETIM for 167341 Puesta a tierra, protección contra rayos y sobretensiones (EC001457)
Característica Valor
Tipo de red CC (EF009926) No
Tipo de red IT (EF009927) No
Tipo de red TN (EF009928) Sí
Tipo de red TN-C (EF009929) No
Tipo de red TN-C-S (EF009933) No
Tipo de red TN-S (EF009930) No
Tipo de red TT (EF009931) No
Tipo de red: otros (EF009932) Sí
Número de polos (EF001391) 1
Corriente de descarga (10/350 μs) (EF000421) 12.5 kA
Tensión continua máxima CA (EF004198) 280 V
Tensión continua máxima CC (EF004777) 0 V
Voltaje nominal CA (EF004220) 280 V
Voltaje nominal CC (EF004221) 0 V
Tensión fotovoltaica máxima (EF008795) 0 V
Nivel de protección (EF003525) 1.5 kV
Nivel de protección de L-N (EF004236) 0 kV
Nivel de protección L-PE (EF012276) 1.5 kV
Nivel de protección N-PE (EF008796) 0 kV
Nivel de protección (C.A.+/C.A.-) (EF009643) 0 kV
Nivel de protección (C.C.+/C.C.-/PE) (EF009644) 0 kV
Capacidad de apagado de la corriente (EF004193) 0 kA
Energía específica (W/R) (EF009797) 39.1 kJ/Ohm
Protección máxima contra sobrecorriente, Conexión en paralelo (fusible) (EF015962) 0 A
Protección máxima contra sobrecorriente, Conexión en serie (fusible) (EF015963) 160 A
Método de montaje (EF000003) Sobre elemento básico
Tamaño de construcción (EF002566) 1 separación modular
Sección transversal máxima de conductor rígido (simple/multiconductor) (EF008827) 25 mm²
Sección transversal máxima de conductor flexible (trenzado fino) (EF008828) 35 mm²
Señalización remota (EF004192) No
Señalización en el dispositivo (EF004241) Óptico
Clase de prueba (EF004228) Tipo 1 + 2
Fusible de respaldo integrado (EF008797) No
Protección del dispositivo terminal considerando los componentes de protección (EF009798) No
Tecnología de descarga de chispas con conmutación de voltaje (EF016003) No
Toma de tensión protegida contra sobrecorriente (EF016004) No
Grado de protección (IP) (EF005474) IP20
