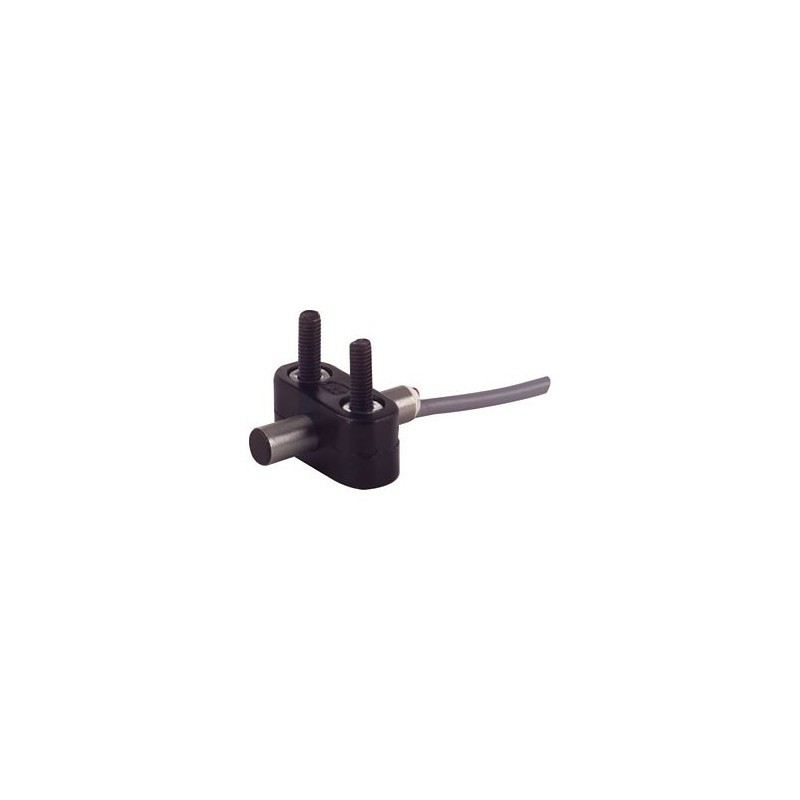

Interruptor de proximidad, E57 Miniatur Serie, 1 N/S, 3-hilos, 10 - 30 V DC, 6,5 mm, Sn= 1 mm, de color, de la PNP, acero Inoxidable, 2 m de cable de conexión
Interruptor de proximidad, Sensores Inductivos, gama de Producto: E57 Miniatur de la Serie, la Conexión: 3-hilos, Diseño (dimensiones exteriores): 6,5 mm, voltaje de operación Nominal: Ue= 10 - 30 V DC Nominal distancia de conmutación: Sn= 1 mm, Tipo de montaje: Color, tipo de cambio: PNP, 2 m de cable de conexión, Contactos N/O = Normalmente abierto: 1 N/S, Material: acero Inoxidable, Grado de Protección: IP67, Normas: IEC/EN 60947-5
Programa de entrega
La función básica de
Los Sensores Inductivos
Gama de productos
E57 Miniatur De La Serie
Diseño (dimensiones exteriores)
⌀ 6,5 mm
Tensión nominal [Ue]
10 - 30 V DC
Nominal distancia de conmutación [Sn]
1 mm
Para la conexión de:
2 m de cable de conexión
N/S = Normalmente abierto
1 N/S
Material
De acero inoxidable
Datos técnicos
Temperatura ambiente
-25 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
1 mm
Precisión de repetición de Sn
1 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
15 %
Tensión nominal [Ue]
10 - 30 V DC
Corriente de carga máxima [Ie]
< 200 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
10 mA
La caída de tensión en la Ie[Ud]
1.5 V
Frecuencia De Conmutación
2000 Hz
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
0.01 mA
Indicación del estado de conmutación
LED rojo
Funciones de protección
Corto-circuito del dispositivo de protección
ContactosN/S = Normalmente abierto
1 N/S
EstiloDiseño (dimensiones exteriores)
⌀ 6,5 mm
Para la conexión de:
2 m de cable de conexión
Material
De acero inoxidable
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
Datos técnicos ETIM 7.0
Sensores (EG000026) / contacto Inductivo (EC002714)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Proximidad Inductiva / interruptor de proximidad (
[email protected] [AGZ376015])
Montaje mecánico condición para el sensor
Conciso
Distancia de conmutación
1 mm
Adecuado para las funciones de seguridad
No
Tipo de función de interruptor de
Contacto normalmente abierto
Tipo de salida de conmutación
PNP
Tipo de conexión eléctrica
Cable
Número de salidas de semiconductor con la señalización de la función
Uno
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de actuación
Blanco Metálico
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cilindro liso
Recubrimiento de la vivienda
Otros
Categoría según EN 954-1
B
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Max. la corriente de salida en la protegida de salida
0 mA
Tensión de alimentación
10 - 30 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
10 - 30 V
Frecuencia de conmutación
2000 Hz
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Material de la carcasa
Metal
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La resistencia a la interferencia de campos magnéticos
Aprobaciones
Normas De Producto
Marcado CE
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP67; UL/CSA Tipo: -
