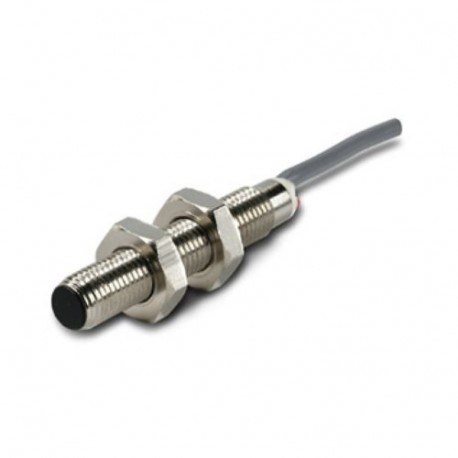

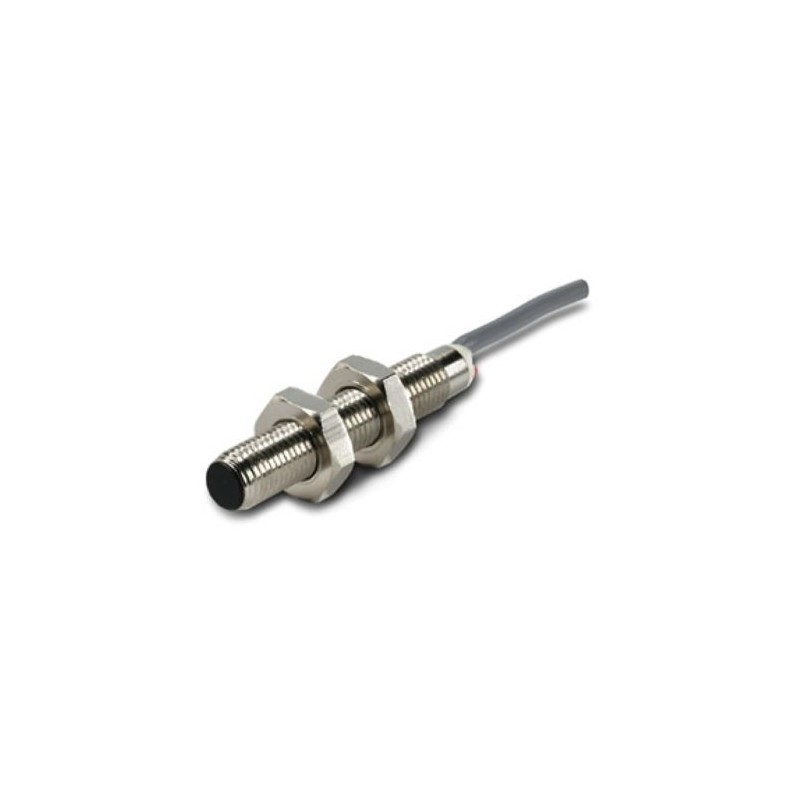

Interruptor de proximidad, E57 Global de la Serie, 1 N/S, 3-hilos, 10 - 30 V DC, M8 x 1 mm, Sn= 1 mm, de color, NPN, acero Inoxidable, 2 m de cable de conexión
Interruptor de proximidad, Sensores Inductivos, gama de Producto: E57 Global de la Serie, la Conexión: 3-hilos, Diseño (dimensiones exteriores): M8 x 1 mm, voltaje de operación Nominal: Ue= 10 - 30 V DC Nominal distancia de conmutación: Sn= 1 mm, Tipo de montaje: Color, tipo de cambio: NPN, 2 m de cable de conexión, Contactos N/O = Normalmente abierto: 1 N/S, Material: acero Inoxidable, Grado de Protección: IP67, IP69K, Normas: IEC/EN 60947-5-2
Programa de entrega
La función básica de
Los Sensores Inductivos
Gama de productos
E57 Global De La Serie
Diseño (dimensiones exteriores)
M8 x 1 mm
Tensión nominal [Ue]
10 - 30 V DC
Nominal distancia de conmutación [Sn]
1 mm
Para la conexión de:
2 m de cable de conexión
N/S = Normalmente abierto
1 N/S
Material
De acero inoxidable
Grado de Protección
IP67, IP69
Datos técnicos
Temperatura ambiente
-25 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Grado de Protección
IP67, IP69
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
1 mm
Precisión de repetición de Sn
1 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
15 %
Tensión nominal [Ue]
10 - 30 V DC
Ondulación Residual de la Ue
10 %
Corriente de carga máxima [Ie]
< 100 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
10 mA
La caída de tensión en la Ie[Ud]
1.5 V
Frecuencia De Conmutación
2000 Hz
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
0.01 mA
Indicación del estado de conmutación
LED rojo
Funciones de protección
Corto-circuito del dispositivo de protección
Protección contra inversión de polaridad
Protección contra rotura de cable
ContactosN/S = Normalmente abierto
1 N/S
EstiloDiseño (dimensiones exteriores)
M8 x 1 mm
Para la conexión de:
2 m de cable de conexión
Material
De acero inoxidable
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
Datos técnicos ETIM 7.0
Sensores (EG000026) / contacto Inductivo (EC002714)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Proximidad Inductiva / interruptor de proximidad (
[email protected] [AGZ376015])
Montaje mecánico condición para el sensor
Conciso
Distancia de conmutación
1 mm
Adecuado para las funciones de seguridad
No
Tipo de función de interruptor de
Contacto normalmente abierto
Tipo de salida de conmutación
NPN
Tipo de conexión eléctrica
Cable
Número de salidas de semiconductor con la señalización de la función
Uno
Número de contacto energizado salidas con la señalización de la función
Cero
Número de protegidos salidas de semiconductor
Cero
Número de contacto protegido energizado salidas
Cero
Tipo de actuación
Blanco Metálico
Tipo de interfaz para la comunicación de seguridad
Ninguno
El tipo de construcción de vivienda
Cilindro tornillo de rosca
Recubrimiento de la vivienda
Otros
Categoría según EN 954-1
B
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Max. la corriente de salida en la protegida de salida
0 mA
Tensión de alimentación
10 - 30 V
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
10 - 30 V
Frecuencia de conmutación
2000 Hz
Con la función de monitoreo aguas abajo de los dispositivos de maniobra
No
Material de la carcasa
Metal
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Ninguno
La resistencia a la interferencia de campos magnéticos
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
CSA informe se aplica tanto a Canadá como a NOSOTROS
UL Categoría de Control No.
–
Archivo CSA No.
Doscientos veinticuatro mil cuatrocientos cuarenta y siete
CSA Clase No.
4652-04 / 4652-84
América Del Norte Certificación
Certificación CSA, certificado por CSA para uso en los EE.UU.
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP67, IP69K; UL/CSA Tipo: -
