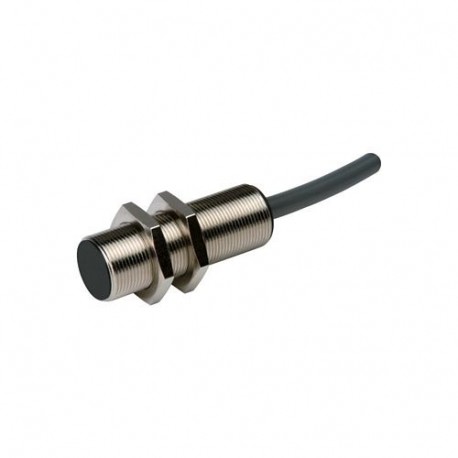

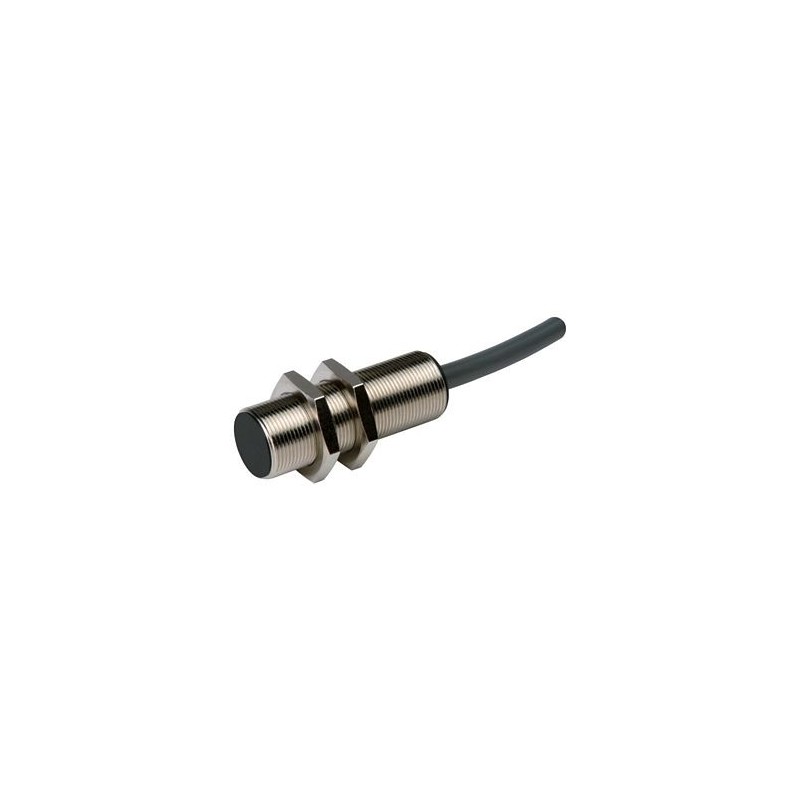

Interruptor de proximidad, E57 Global de la Serie, 1 N/S, 2-hilos, 10 - 30 V DC, M18 x 1 mm, Sn= 5 mm, Color, NPN/PNP, de Metal, de 2 m de cable de conexión
Interruptor de proximidad, Sensores Inductivos, gama de Producto: E57 Global de la Serie, de Conexión: 2 hilos, Diseño (dimensiones exteriores): M18 x 1 mm, voltaje de operación Nominal: Ue= 10 - 30 V DC Nominal distancia de conmutación: Sn= 5 mm, Tipo de montaje: montaje a Ras, 2 m de cable de conexión, Contactos N/O = Normalmente abierto: 1 N/S, Material: Metal, Grado de Protección: IP67, IP69K, Normas: IEC/EN 60947-5-2
Programa de entrega
La función básica de
Los Sensores Inductivos
Gama de productos
E57 Global De La Serie
Diseño (dimensiones exteriores)
M18 x 1 mm
Tensión nominal [Ue]
10 - 30 V DC
Nominal distancia de conmutación [Sn]
5 mm
Tipo de conmutación
NPN/PNP
Para la conexión de:
2 m de cable de conexión
N/S = Normalmente abierto
1 N/S
Grado de Protección
IP67, IP69
Datos técnicos
Temperatura ambiente
-25 - +70
Mecánica de resistencia a los golpes
Treinta
Duración de la descarga, 11 ms g
Grado de Protección
IP67, IP69
Distancia de conmutación nominalNominal distancia de conmutación [Sn]
5 mm
Precisión de repetición de Sn
2 %
Deriva de la temperatura de Sn
10 %
Histéresis de conmutación de Sn
15 %
Tensión nominal [Ue]
10 - 30 V DC
Ondulación Residual de la Ue
10 %
Corriente de carga máxima [Ie]
< 100 mA
Corriente de operación en el estado de conmutación de 24 V DC [Ib]
10 mA
La caída de tensión en la Ie[Ud]
6 V
Frecuencia De Conmutación
1000 Hz
Min. corriente de carga [Ie]
3 mA
Corriente Residual a través de la carga en el estado bloqueado a 230 V AC 24 V DC [Ir]
0.8 mA
Indicación del estado de conmutación
LED rojo
ContactosN/S = Normalmente abierto
1 N/S
EstiloDiseño (dimensiones exteriores)
M18 x 1 mm
Para la conexión de:
2 m de cable de conexión
La verificación del diseño según la norma IEC/EN 61439
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia mak.
+70 °C
Datos técnicos ETIM 7.0
Czujniki (EG000026) / Czujnik zbliżeniowy indukcyjny (EC002714)
Elektrotechnika, automatyzacja me technologia / Czujniki binarne, czujniki bezpieczeństwa, technika pomiarowa produkcyjna / Czujnik zbliżeniowy / Indukcyjny czujnik zbliżeniowy (
[email protected] [AGZ376015])
Mechaniczne umocowanie czujnika
Z czołem wpuszczonym
Hacer układów bezpieczeństwa
Nie
Rodzaj funkcji przełączania
Styk zwierny
Sposób łączenia na wyjściu
Dwuprzewodowy
Rodzaj połączenia elektrycznego
Kabel
Liczba wyjść półprzewodnikowych z funkcją sygnalizacji
Uno
Liczba wyjść przekaźnikowych z funkcją sygnalizacji
Cero
Liczba zabezpieczonych wyjść półprzewodnikowych
Cero
Liczba zabezpieczonych wyjść przekaźnikowych
Cero
Rodzaj aktywacji
Elemento metaliczny
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Rodzaj konstrukcji obudowy
Cilindro gwintowany
Kategoria bezpieczeństwa według EN 954-1
B
Poziom bezpieczeństwa SIL zgodnie z IEC 61508
Brak
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Maksymalny prąd na wyjściu zabezpieczonym
0 mA
Zakres napięcia zasilającego
10 - 30 V
Znamionowe napięcie sterowania Nos dla AC 50 Hz
0 - 0 V
Znamionowe napięcie sterowania Nos dla de CA de 60 Hz
0 - 0 V
Znamionowe napięcie sterowania Nos dla DC
10 - 30 V
Częstotliwość przełączania
1000 Hz
Z funkcją dozoru urządzenia podrzędnego
Nie
Odporność na ściskanie
Nie
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Odporność na zakłócenia polem magnetycznym
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; la norma iec60947-5-2; marcado CE
UL File No.
CSA informe se aplica tanto a Canadá como a NOSOTROS
UL Categoría de Control No.
–
Archivo CSA No.
Doscientos veinticuatro mil cuatrocientos cuarenta y siete
CSA Clase No.
4652-04 / 4652-84
América Del Norte Certificación
Certificación CSA, certificado por CSA para uso en los EE.UU.
Max. Clasificación De Voltaje
30 V DC
Grado de Protección
IEC: IP67, IP69K; UL/CSA Tipo: -
