Z5-160/FF225A

139575

XTOB160HC1

EATON-MOELLER

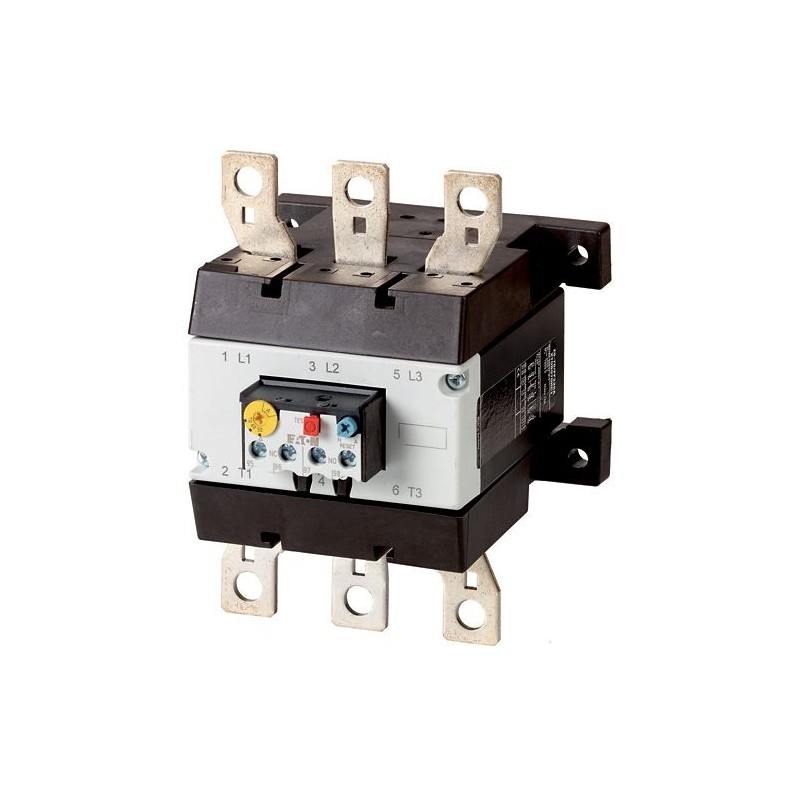

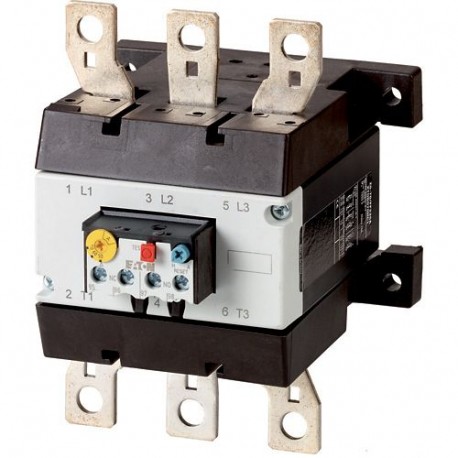

Relé de sobrecarga; 120-160 A; 1 NO + 1 NC; Montaje independiente

Más detalles


Interruptores de baja tensión > Relé de sobrecarga térmica

Relés Térmicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Relé de sobrecarga Ir= 120 - 160 a, 1 N/O, 1 N/C, Para uso con: DILM185A, DILM225A
Relé de sobrecarga, gama de Producto: relé de Sobrecarga Z5, los fallos de Fase, sensibilidad: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Prueba/off botón, pulsador de Reinicio manual/automático de disparo libre, versión, tipo de Montaje: montaje Directo, Independiente de montaje, Auxiliar de contactos N/O = Normalmente abierto: 1 N/O, Auxiliar de contactos N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM185A, DILM225A, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de Protección: IP00

Programa de entrega

Gama de productos
Relé de sobrecarga Z5
Los fallos de fase de la sensibilidad
IEC/EN 60947, VDE 0660 Parte 102
Descripción
Prueba botón de apagado/
Pulsador de reinicio manual/automático
Viaje libre de liberación
Tipo de montaje
Montaje directo
Aparte de montaje
Rango de ajuste
La sobrecarga de versiones[Ir]
120 - 160 a
Contacto secuencia
230S005
Contactos auxiliares
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 N/C
Para el uso con
DILM185A
DILM225A
Protección de corto circuito
Escriba "1" coordinación[gG/gL]
Cuatrocientos
Escriba "2" coordinación[gG/gL]
250 Un
Notas

La sobrecarga de lanzamiento: disparo clase 10

Protección de corto circuito: se Observa que el máximo permisible de fusibles del contactor directo con el dispositivo de montaje.

Notas
Montados directamente en el contactor
1 Contactor

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +60 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Compensación de la temperatura
Continua
Peso
1.55 kg
Mecánica de resistencia a los golpes
Diez
Sinusoidal
La duración de la descarga de 10 ms g
Grado de Protección
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
Con cubierta de terminal
Altitud
Max. 2000 m
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
8000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
1000 V
Tensión nominal [Ue]
1000 V AC
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
500 V AC
Aislamiento de seguridad según EN 61140Entre los principales circuitos
500 V AC
Compensación de temperatura error residual > 40ºC
≦ 0.25 %/K
Actual de pérdida de calor (3 conductores)Valor más bajo de la gama de ajuste
11 W
Actual de pérdida de calor (3 conductores)Valor máximo de la
20 W
Terminal de capacidadesFlexible con terminal de cable
185 mmDos
Terminal de capacidadesCadena con terminal de cable
185 mmDos
Terminal de capacidadesSólido o trenzado
2/0 - 500 MCM AWG
Terminal de capacidadesEmbarrado [Ancho]
25 mm
Terminal de tornillo
M10 x 35
Par de apriete
18 Nm
HerramientasTornillo cabeza hexagonal llave [SW]
16 mm
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
4000 V
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidadesSólido
1 x (0.75 - 4)
2 x (0.75 - 4) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesSólido o trenzado
2 x (18 - 14) AWG
Terminal de tornillo
M3.5
Par de apriete
1.2 Nm
Pelar longitud
8 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
Tensión nominal de aislamiento [Uyo]
500 V AC
Tensión nominal [Ue]
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
240 V AC
Corriente térmica convencional [Ith]
6 Un
Corriente de operación nominal [Ie]AC-15Hacer contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Hacer contacto500 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
0.9 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto500 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 Una
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 a
Clasificación de cortocircuito sin soldaduramax. fusible
6 a gG/gL
Notas
Notas
Temperatura del aire ambiente: rango de Funcionamiento IEC/EN 60947
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B300 en polaridad opuesta
B600 en la misma polaridad
Contactos auxiliaresServicio De PilotoCC operada
R300
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
10 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
600 Clase J A
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
Seiscientos

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
160 Una
La disipación de calor por polo, dependiente de la corriente [Pvid]
8 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
24 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / relé de sobrecarga Térmica (EC000106)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga Térmico / relé de sobrecarga ([email protected] [AKF075014])
Ajustable rango de corriente
120 - 160 a
Max. nominal tensión de funcionamiento de la Ue
1000 V
El método de montaje
Conexión directa
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como de cambio de contacto
Cero
La liberación de la clase
Otros
Función de restablecimiento de entrada
No
Función de reinicio automático
Sí
Función de Reset pulsador
Sí

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP00, UL/CSA Tipo: -

Características

Curva característica
2310DIA-3
Estas características de disparo son los valores de la media de los diferenciales en los 20 °C de temperatura del aire ambiente en un estado frío.
Tiempo de disparo depende de la respuesta actual.
Cuando los dispositivos están en la temperatura de funcionamiento el tiempo de disparo del relé de sobrecarga cae a aprox. El 25% de la lectura fuera de valor.
Curva característica
2310DIA-7

Dimensiones

2300DIM-15
