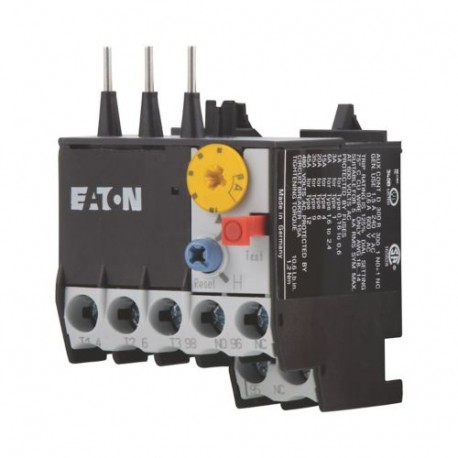

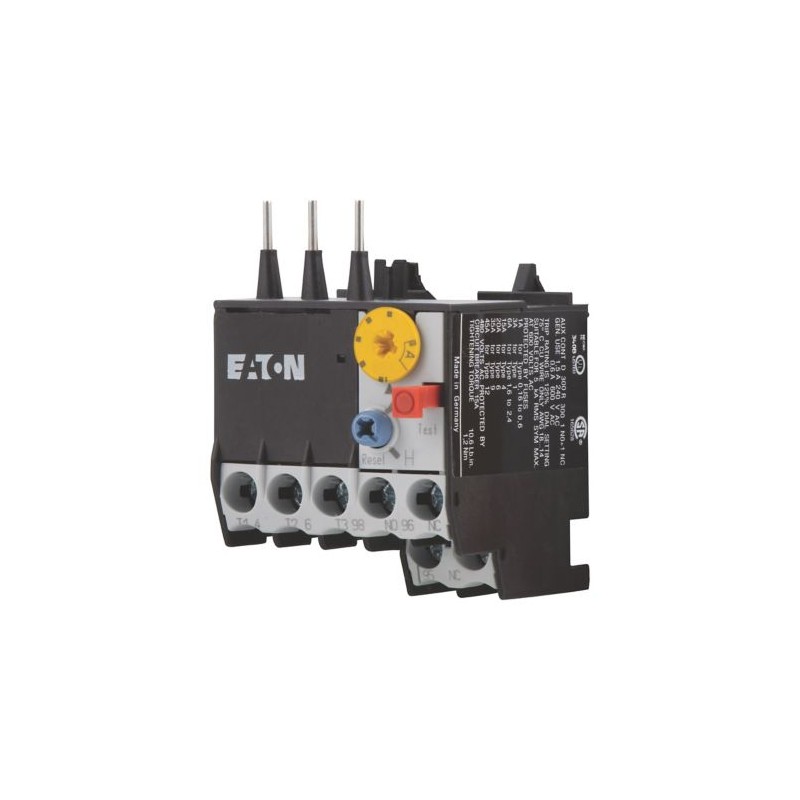

ZE-2,4 014479 XTOM2P4AC1 EATON ELECTRIC Relé de sobrecarga 1.6-2.4 A 1 NO + 1 NC Montaje directo en DILE..M Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ZE-2,4 014479 XTOM2P4AC1 EATON ELECTRIC Relé de sobrecarga 1.6-2.4 A 1 NO + 1 NC Montaje directo en DILE..M

ZE-2,4

014479

XTOM2P4AC1

EATON-MOELLER

Relé de sobrecarga; 1.6-2.4 A; 1 NO + 1 NC; Montaje directo en DILE..M

Relé de sobrecarga, Ir= 1.6 - 2.4 A, 1 N/O, 1 N/C, Montaje directo

Más detalles


Interruptores de baja tensión > Relé de sobrecarga térmica

Relés Térmicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $44.85
Precio unitario: $44.85

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Relé de sobrecarga Ir= 1.6 - 2.4 A, 1 N/O, 1 N/C, montaje Directo
Relé de sobrecarga, gama de Producto: ZE relés de sobrecarga para el mini contactor de los relés de Fase fallo de la sensibilidad: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Prueba/off botón, pulsador de Reinicio manual/automático de disparo libre, versión, tipo de Montaje: montaje Directo, Auxiliar de contactos N/O = Normalmente abierto: 1 N/O, Auxiliar de contactos N/C = Normalmente cerrado: 1 N/C, Para uso con: DILEM, DIULEM/21/MV, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de Protección: IP20

Programa de entrega

Gama de productos
ZE relés de sobrecarga para el mini contactor de relés
Los fallos de fase de la sensibilidad
IEC/EN 60947, VDE 0660 Parte 102
Descripción
Prueba botón de apagado/
Pulsador de reinicio manual/automático
Viaje libre de liberación
Tipo de montaje
Montaje directo
Rango de ajuste
La sobrecarga de versiones[Ir]
1.6 - 2.4
Contacto secuencia
230S002
Contactos auxiliares
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 N/C
Para el uso con
DILEM
DIULEM/21/MV
Protección de corto circuito
Escriba "1" coordinación[gG/gL]
20 Un
Escriba "2" coordinación[gG/gL]
6 Un
Notas

La sobrecarga de disparo: disparo clase 10

Protección del cortocircuito: se observa que el máximo permisible de fusibles del contactor directo con el dispositivo de montaje.

Adecuado para la protección de los Ex e-motores

II(2)G [Ex d] [Ex e] [Ex px]
II(2)D [Ex p] [Ex t]

PTB 10 ATEX 3014

Observar manual MN03407003Z-DE/ES.

Notas

Cuando se instala directamente en el contactor de un espacio de al menos 5 mm entre los relés de sobrecarga.

1 Contactor

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambiente
Rango de funcionamiento IEC/EN 60947
PTB: -5 °C - +55 °C
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Compensación de la temperatura
Continua
Peso
0.075 kg
Mecánica de resistencia a los golpes
Diez
Sinusoidal
La duración de la descarga de 10 ms g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V
Tensión nominal [Ue]
690 V CA
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
300 V AC
Aislamiento de seguridad según EN 61140Entre los principales circuitos
300 V AC
Temperatur de compensación de error residual > 40 ºC
≦ 0.25 %/K
Actual de pérdida de calor (3 conductores)Valor más bajo de la gama de ajuste
2.5 W
Actual de pérdida de calor (3 conductores)Valor máximo de la
4.8 W
Terminal de capacidadesSólido
1 x (0.75 - 2.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.5 - 1.5) mmDos
Terminal de capacidadesSólido o trenzado
18 - 14 AWG
Terminal de tornillo
M3.5
Par de apriete
1.2 Nm
Pelar longitud
8 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
0,8 x 5,5 mm
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
4000 V
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidadesSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesFlexible con el casquillo
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDos
Terminal de capacidadesSólido o trenzado
2 x (18 - 12) AWG
Terminal de tornillo
M3.5
Par de apriete
1.2 Nm
Pelar longitud
8 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
0,8 x 5,5 mm
Tensión nominal de aislamiento [Uyo]
500 V AC
Tensión nominal [Ue]
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
250 V AC
Corriente térmica convencional [Ith]
6 Un
Corriente de operación nominal [Ie]AC-15Hacer contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
0,7 a
Corriente de operación nominal [Ie]AC-15Hacer contacto500 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
0,7 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto500 V [Ie]
0.5 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 Una
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 a
Clasificación de cortocircuito sin soldaduramax. fusible
4 gG/gL
Notas
Notas
Temperatura del aire ambiente: rango de Funcionamiento IEC/EN 60947, PTB: -5°C a +50°C
Principales circuitos de capacidad del terminal sólido, flexible y los conductores con virolas: Cuando se utiliza 2 uso de los conductores de la igualdad de secciones transversales.
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
D300
Contactos auxiliaresServicio De PilotoCC operada
R300
Contactos auxiliaresDe Uso GeneralCA
240 V/1,5 A
600 V/0,6 V
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónNotas
CB para max. 480 V
La Corriente De Corto Circuito De ClasificaciónBásicos De La NotaciónSCCR
5 kA
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. Fusible
6 Un
La Corriente De Corto Circuito De ClasificaciónBásicos De La Notaciónmax. CB
15 Un

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
2.4 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
1.6 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
4.8 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / relé de sobrecarga Térmica (EC000106)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga Térmico / relé de sobrecarga ([email protected] [AKF075014])
Ajustable rango de corriente
1.6 - 2.4
Max. nominal tensión de funcionamiento de la Ue
690 V
El método de montaje
Conexión directa
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como de cambio de contacto
Cero
La liberación de la clase
CLASE 10
Función de restablecimiento de entrada
No
Función de reinicio automático
Sí
Función de Reset pulsador
Sí

Aprobaciones

Normas De Producto
UL 508; CSA-C22.2 Nº 14; IEC/EN 60947-4-1; IEC/EN 60947-5-1; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Características

Curva característica
230U037
Estas características de disparo son los valores de la media de los diferenciales en los 20 °C de temperatura del aire ambiente en un estado frío.
Tiempo de disparo depende de la respuesta actual.
Cuando los dispositivos están en la temperatura de funcionamiento el tiempo de disparo del relé de sobrecarga cae a aprox. El 25% de la lectura fuera de valor.
1: nivel Mínimo, 3-fase
2: nivel Máximo, 3-fase
3: Mínimo marcador de 2-fase
4: la más alta de marcador, 2-fase

Dimensiones

2310DIM-11
230X001
ZE-... + DDI(E)EM-...(-G)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
