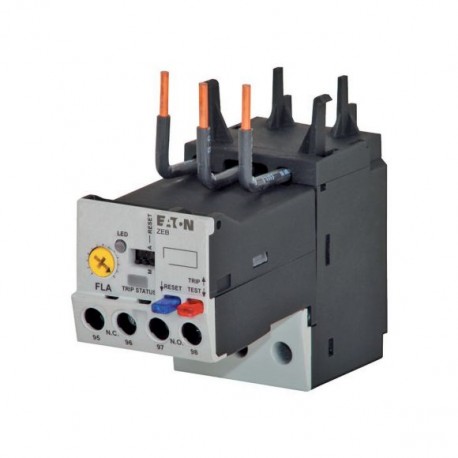

ZEB32-20 136488 EATON ELECTRIC Relé térmico electrónico 1 NO + 1 NC 4-20 A
ZEB32-20
136488
XTOE020CCS
EATON-MOELLER
Relé térmico electrónico; 1 NO + 1 NC; 4-20 A
Interruptores de baja tensión > Relé de sobrecarga electrónico
Interruptores Protectores de Motor Electrónicos
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Comprados juntos habitualmente
▲Más Información
▲Relé de sobrecarga, montaje Directo, fallo a Tierra de protección: ninguno, Ir= 4 - 20 A, 1 N/O, 1 N/C
Relé de sobrecarga, gama de Productos: los relés Electrónicos de sobrecarga ZEB, los fallos de Fase, sensibilidad: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Prueba/off botón, pulsador de Reinicio Manual/automático restablecimiento seleccionable, con la Protección pesada de partida deber (Clase 10A-30), tipo de Montaje: montaje Directo, Auxiliar de contactos N/O = Normalmente abierto: 1 N/O, Auxiliar de contactos N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM17, DILM25, DILM32, DILM38, DIULM17, DIULM25, DIULM32, SDAINLM30, SDAINLM45, SDAINLM55, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de Protección: IP20
Programa de entrega
Gama de productos
Relés electrónicos de sobrecarga ZEB
Los fallos de fase de la sensibilidad
IEC/EN 60947, VDE 0660 Parte 102
Descripción
Prueba botón de apagado/
Pulsador de reinicio
Manual/auto-restablecimiento seleccionable
Protección con pesados a partir deber (Clase 10A-30)
Pulsador de reinicio
Manual/auto-restablecimiento seleccionable
Protección con pesados a partir deber (Clase 10A-30)
Tipo de montaje
Montaje directo
De defecto a tierra de protección
De defecto a tierra de protección
ninguno
Rango de ajuste
La sobrecarga de versiones
[Ir]
[Ir]4 - 20
Contacto secuencia
Contactos auxiliares
N/S = Normalmente abierto
1 N/S
N/C = Normalmente cerrado
1 N/C
Para el uso con
DILM17
DILM25
DILM32
DILM38
DIULM17
DIULM25
DIULM32
SDAINLM30
SDAINLM45
SDAINLM55
DILM25
DILM32
DILM38
DIULM17
DIULM25
DIULM32
SDAINLM30
SDAINLM45
SDAINLM55
Datos técnicos
General
Normas
IEC/EN 60947, VDE 0660, UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +65 °C
Temperatura ambienteTemperatura ambiente abierto max.
65 °C
Temperatura ambienteCerradoTemperatura ambiente cerrado max.
65 °C
Mecánica de resistencia a los golpes
Quince
La duración de la descarga de 10 ms
de acuerdo con IEC 60068-2-27 g
La duración de la descarga de 10 ms
de acuerdo con IEC 60068-2-27 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
690 V CA
Frecuencia nominal [f]
50/60 Hz
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
600 V AC
Aislamiento de seguridad según EN 61140Entre los principales circuitos
600 V AC
Terminal de capacidadesSólido
1 x 1,5 - 16 mmDos
Terminal de capacidadesSólido o trenzado
1 x 14 - 4 AWG
Pelar longitud
13 mm
Auxiliar y los circuitos de control
Nominal soportada de impulso de voltaje [Uimp]
6000 V
Categoría de sobretensión/grado de contaminación
III/3
Terminal de capacidadesSólido
2 x (0.75 - 4) mmDos
Terminal de capacidadesFlexible con el casquillo
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesSólido o trenzado
2 x (18 - 12) AWG
Terminal de tornillo
M3.5
Par de apriete
0.8 - 1.2 Nm
Par de apriete
7 lb-in
Pelar longitud
8 mm
HerramientasDestornillador Pozidriv
2 Tamaño de la
HerramientasDestornillador estándar
1 x 6 mm
Tensión nominal de aislamiento [Uyo]
500 V AC
Tensión nominal [Ue]
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
240 V AC
Corriente térmica convencional [Ith]
5 Un
Corriente de operación nominal [Ie]AC-15Hacer contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Hacer contacto380 V 400 V 415 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Hacer contacto500 V [Ie]
0.5 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto120 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto220 V 230 V 240 V [Ie]
1.5 Una
Corriente de operación nominal [Ie]AC-15Rotura de contacto380 V 400 V 415 V [Ie]
0.9 a
Corriente de operación nominal [Ie]AC-15Rotura de contacto500 V [Ie]
0,8 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms24 V [Ie]
0.9 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms60 V [Ie]
0.75 Una
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms110 V [Ie]
0.4 a
Corriente de operación nominal [Ie]DC L/R ≦ 15 ms220 V [Ie]
0.2 a
Clasificación de cortocircuito sin soldaduramax. fusible
6 a gG/gL
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
B600
Contactos auxiliaresServicio De PilotoCC operada
R300
La Corriente De Corto Circuito De Clasificación600 V Defecto AltoSCCR (fusible)
100 kA
La Corriente De Corto Circuito De Clasificación600 V Defecto Altomax. Fusible
60 De La Clase J Un
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
20 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0.77 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
2.3 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+65 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / relé Electrónico de sobrecarga (EC001080)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / dispositivo de protección de Sobrecarga / relé de sobrecarga Electrónico ([email protected] [AKF076014])
Ajustable rango de corriente
4 - 20
El método de montaje
Conexión directa
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Número de contactos auxiliares como contacto normalmente cerrado
Uno
Número de contactos auxiliares como contacto normalmente abierto
Uno
Número de contactos auxiliares como de cambio de contacto
Cero
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
La liberación de la clase
Ajustable
Voltaje tipo de accionamiento
Autoamplificados
Función de reinicio automático
Sí
Función de restablecimiento de entrada
No
Función de Reset pulsador
Sí
Aprobaciones
Normas De Producto
UL 508; CSA-C22.2 Nº 14; IEC/EN 60947-4-1; marcado CE
UL File No.
E1230
UL Categoría de Control No.
NKCR
Archivo CSA No.
Dos millones doscientos noventa mil novecientos cinquenta y seis
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
600 V AC
Grado de Protección
IEC: IP20, UL/CSA Tipo: -
Características
Curva característica
