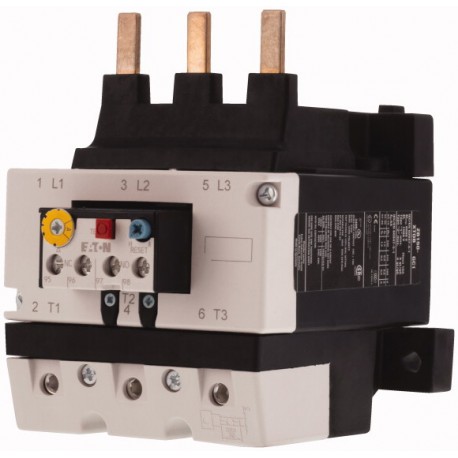

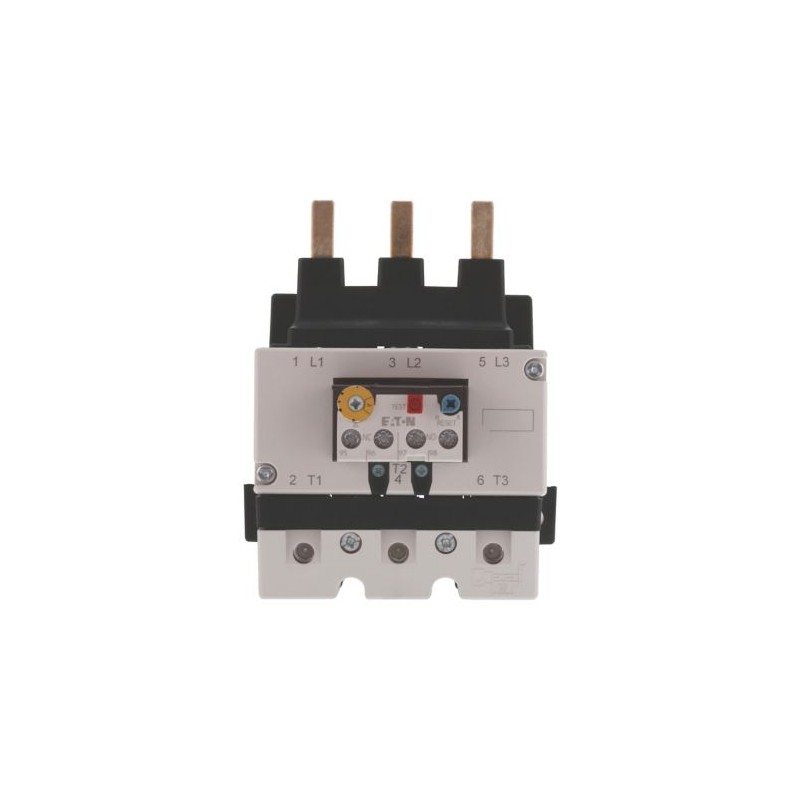

ZB150-175 107316 Y7-107316 EATON ELECTRIC Relé de sobrecarga 145-175 A 1 NO + 1 NC Montaje directo en
ZB150-175
107316
Y7-107316
EATON-MOELLER
Relé de sobrecarga, 145-175 A, 1 NO + 1 NC, Montaje directo en
Relé de sobrecarga, ZB150, Ir= 145 - 175 A, 1 N/A, 1 N/C, Montaje directo, IP00
Relé de sobrecarga, Gama de productos: Relé de sobrecarga ZB hasta 150 A, Accesorios: Relés de sobrecarga, Tamaño del bastidor: ZB150, Sensibilidad a fallos de fase: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Botón de prueba/desactivación, Pulsador de rearme manual/automático, Desbloqueo sin disparo, Tipo de montaje: Montaje directo, Contactos auxiliares N/O = Normalmente abierto: 1 N/O, Contactos auxiliares N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM80, DILM95, DILM115, DILM150, DILM170, DILMF80, DILMF95, DILMF115, DILMF150, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP00
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Relés Térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Relé térmico Z5 de la serie Moeller® de Eaton
N.º de catálogo
107316
EAN
4015081070794
Longitud/profundidad de producto
134 mm
Altura del producto
135 mm
Anchura del producto
118 mm
Peso del producto
1.21 kg
Certificación(es)
CSA Class No.: 3211-03
CSA File No.: 012528
VDE 0660
UL 60947-4-1
UL Category Control No.: NKCR
CE
IEC/EN 60947-4-1
CSA
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947
UL
UL File No.: E29184
CSA File No.: 012528
VDE 0660
UL 60947-4-1
UL Category Control No.: NKCR
CE
IEC/EN 60947-4-1
CSA
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947
UL
UL File No.: E29184
Código de modelo
ZB150-175
Features & Functions
Características
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Pulsador de test/desconexión
Pulsador de rearme manual/automático
Libre de disparos
Pulsador de test/desconexión
Pulsador de rearme manual/automático
Libre de disparos
General
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
55 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Clase
CLASE 10 A
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, cíclico, según IEC 60068-2-30
Grado de protección
IP00
Tamaño de bastidor
ZB150
Método de montaje
Montaje directo
Fijación directa
Fijación directa
Ajustes de corriente de disparo de sobrecarga - mín.
145 A
Ajustes de corriente de disparo de sobrecarga - mín.
175 A
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
8.000V AC
4000 V (Circuitos auxiliares y de control)
4000 V (Circuitos auxiliares y de control)
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
Continua
≤ 0,25 %/K, error residual para T mayor de 40°
≤ 0,25 %/K, error residual para T mayor de 40°
Terminal capacities
Capacidad del terminal (flexible con terminal)
1 x (0,75 - 2,5) mm², Cables de maniobras
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (4 - 70) mm², cables principales
2 x (4 - 70) mm², cables principales
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (4 - 70) mm², cables principales
2 x (4 - 70) mm², cables principales
Capacidad del terminal (rígido)
2 x (0,75 - 4) mm², Cables de maniobras
1 x (0,75 - 4) mm², Cables de maniobras
1 x (4 - 16) mm², cables principales
2 x (4 - 16) mm², cables principales
1 x (0,75 - 4) mm², Cables de maniobras
1 x (4 - 16) mm², cables principales
2 x (4 - 16) mm², cables principales
Capacidad del terminal (AWG rígido/trenzado)
2 x (18 - 14), Cables de circuito de control
3/0, Cables principales
3/0, Cables principales
Capacidad del terminal (trenzado)
1 x (16 - 70) mm², cables principales
2 x (16 - 70) mm², cables principales
2 x (16 - 70) mm², cables principales
Longitud desnuda (cable principal)
24 mm
Longitud de pelado (cable de maniobras)
8 mm
Tamaño de tornillo
M10, Terminales de tornillo, Cables principales
5 mm AF, llave de cabeza hueca hexagon, tornillo de terminal, cables principales
M3,5, Terminales de tornillo, Cables de circuito de control
5 mm AF, llave de cabeza hueca hexagon, tornillo de terminal, cables principales
M3,5, Terminales de tornillo, Cables de circuito de control
Tamaño de destornillador
1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador estándar
2, terminales de tornillo, cables de control, destornillador Pozidriv
2, terminales de tornillo, cables de control, destornillador Pozidriv
Par de apriete
10 Nm, Terminales de tornillo, cables principales
1,2 Nm, Terminales de tornillo, Cables de circuito de control
1,2 Nm, Terminales de tornillo, Cables de circuito de control
Electrical rating
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Tensión nominal de funcionamiento (Ue) - máx.
1000 V
Seccionamiento seguro
440 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
240 V AC, Entre contactos auxiliares, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
240 V AC, Entre contactos auxiliares, según EN 61140
Poder de corte (contactos auxiliares, función piloto)
B300 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
B600 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
B600 con polaridad opuesta, operado por AC (UL/CSA)
Tensión nominal (máx.)
600 VAC
Tensión nominal (máx.)
600 VAC
Short-circuit rating
Corriente de cortocircuito nominal (clasificación básica)
600 A, clase K5, Fusible máx., SCCR (UL/CSA)
600 A, máx. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
600 A, máx. CB, SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Sin soldadura, Circuitos auxiliares y de control
315 A gG/gL, Fusible, Coordinación tipo “1”
250 A gG/gL, Fusible, Coordinación tipo “2”
315 A gG/gL, Fusible, Coordinación tipo “1”
250 A gG/gL, Fusible, Coordinación tipo “2”
Contacts
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Design verification
Disipación térmica del equipo, dependiente de la corriente Pvid
34.5 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
11.5 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
175 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de potencia para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 145 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 1000 V |
| Método de montaje (EF000003) | Acoplamiento directo |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Clase de disparo (EF006668) | CLASE 10 A |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| ZB150-175 Y7-107316 107316 EN_278470.pdf | 2 Mbytes |
|
