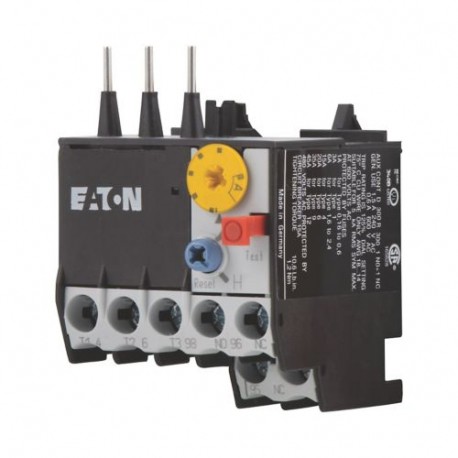

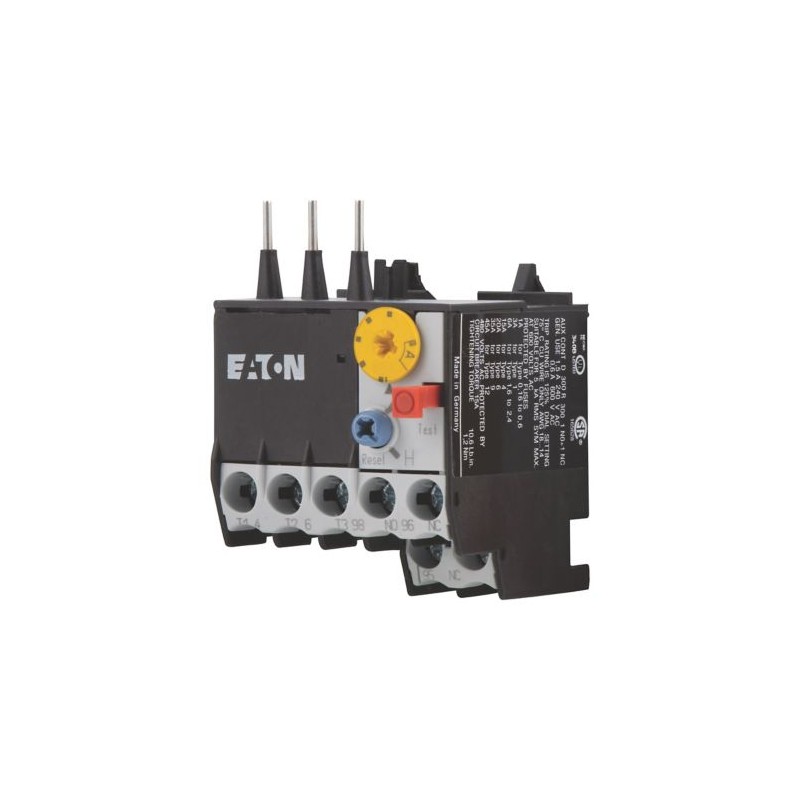

ZE-12 014752 Y7-14752 EATON ELECTRIC Relé de sobrecarga 9-12 A 1 NO + 1 NC Montaje directo en DILE..M
ZE-12
014752
Y7-14752
EATON-MOELLER
Relé de sobrecarga, 9-12 A, 1 NO + 1 NC, Montaje directo en DILE..M
Relé térmico ZE de la serie Moeller® de Eaton, Ir= 9 - 12 A, 1 NO, 1 NC, montaje directo
Relé de sobrecarga, Gama de productos: Relés de sobrecarga ZE para minirelés de contactor, Sensibilidad a fallos de fase: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Botón de prueba/apagado, Botón de reinicio manual/automático, Desbloqueo sin disparo, Tipo de montaje: Montaje directo, Contactos auxiliares N/O = Normalmente abiertos: 1 N/A, Contactos auxiliares N/C = Normalmente cerrados: 1 N/C, Para uso con: DILEM, DIULEM/21/MV, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP20
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Relés Térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Eaton Moeller® series ZE Thermal overload relay
N.º de catálogo
014752
EAN
4015080147527
Longitud/profundidad de producto
52 mm
Altura del producto
65 mm
Anchura del producto
45 mm
Peso del producto
0.078 kg
Certificación(es)
IEC/EN 60947
VDE 0660
CE
CSA
IEC/EN 60947-5-1
UL
CSA Class No.: 3211-03
CSA-C22.2 No. 14
IEC/EN 60947-4-1
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
UL 508
VDE 0660
CE
CSA
IEC/EN 60947-5-1
UL
CSA Class No.: 3211-03
CSA-C22.2 No. 14
IEC/EN 60947-4-1
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
UL 508
Código de modelo
ZE-12
Product specifications
Características
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Libre de disparos
Pulsador de rearme manual/automático
Pulsador de test/desconexión
Libre de disparos
Pulsador de rearme manual/automático
Pulsador de test/desconexión
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Grado de contaminación
3
Clase
CLASE 10 A
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30
Calor húmedo, cíclico, a IEC 60068-2-30
Tensión asignada soportada al impulso (Uimp)
4000 V (Circuitos auxiliares y de control)
6.000 V AC
6.000 V AC
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.7 A
Corriente asignada de empleo (Ie) en AC-15, 500 V
0.5 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
12 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Longitud de pelado (cable de maniobras)
8 mm
Longitud desnuda (cable principal)
8 mm
Tensión nominal (máx.)
600 VAC
Categoría del producto
Relés térmicos ZE para minicontactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Rango de corriente regulable - máx.
12 A
Rango de corriente regulable - mín.
9 A
Temperatura ambiente de funcionamiento - máx.
50 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Disipación térmica del equipo, dependiente de la corriente Pvid
4.2 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.4 W
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Ajustes de corriente de disparo de sobrecarga - mín.
12 A
Ajustes de corriente de disparo de sobrecarga - mín.
9 A
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Función de restablecimiento
Pulsador
Automático
Automático
Tamaño de destornillador
2, Terminal de tornillo, destornillador Pozidriv
0,8 x 5,5 mm, Terminal de tornillo, Destornillador estándar
0,8 x 5,5 mm, Terminal de tornillo, Destornillador estándar
Método de montaje
Fijación directa
Montaje directo
Montaje directo
Grado de protección
IP20
Categoría de sobretensión
III
Seccionamiento seguro
300 V AC, Entre circuitos principales, Según EN 61140
250 V AC, Entre contactos auxiliares, según EN 61140
300 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
250 V AC, Entre contactos auxiliares, según EN 61140
300 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
Tamaño de tornillo
M3.5, Terminales de tornillo
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Corriente de cortocircuito nominal (clasificación básica)
15 A, máx. CB, CB para máx. 480 V, SCCR (UL/CSA)
45 A, máx. Fusible, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
16 A, máx. CB, CB para máx. 480 V, SCCR (UL/CSA)
45 A, máx. Fusible, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
16 A, máx. CB, CB para máx. 480 V, SCCR (UL/CSA)
Poder de corte (contactos auxiliares, uso general)
1,5 A, 240 V AC, (UL/CSA)
0,6 A, 600 V AC, (UL/CSA)
0,6 A, 600 V AC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
D300, AC operated (UL/CSA)
R300, Accionamiento DC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 4 A gG/gL, Fusible, Contactos auxiliares
20 A gG/gL, Fusible, Coordinación tipo “2”
35 A gG/gL, Fusible, Coordinación tipo “1”
20 A gG/gL, Fusible, Coordinación tipo “2”
35 A gG/gL, Fusible, Coordinación tipo “1”
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
≤ 0,25 %/K, error residual para T mayor de 40°
Continua
Continua
Capacidad del terminal (flexible con terminal)
2 x (0,5 - 1,5) mm², cables principales
1 x (0,5 - 1,5) mm², cables principales
1 x (0,5 - 1,5) mm², Cables de circuito de control
1 x (0,5 - 1,5) mm², cables principales
1 x (0,5 - 1,5) mm², Cables de circuito de control
Capacidad del terminal (rígido)
1 x (0,75 - 2,5) mm², Cables de maniobras
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2.5) mm², cables principales
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2.5) mm², cables principales
Capacidad del terminal (AWG rígido/trenzado)
2 x (18 - 12), Cables de circuito de control
18 - 14, cables principales
18 - 14, cables principales
Par de apriete
1,2 Nm, Terminales de tornillo
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 9 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Método de montaje (EF000003) | Acoplamiento directo |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Clase de disparo (EF006668) | CLASE 10 A |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| ZE-12 Y7-14752 014752 IT_014432.pdf | 981 Kbytes |
|
