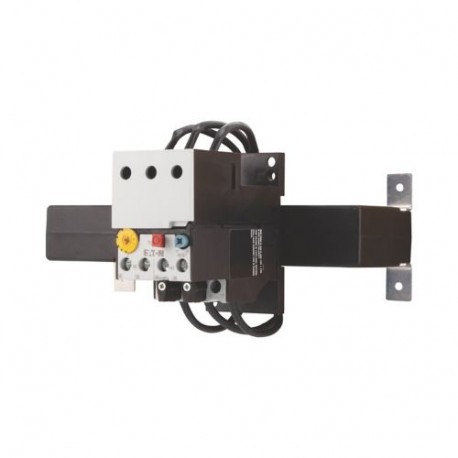

ZW7-90 002618 Y7-2618 EATON ELECTRIC Relé de sobrecarga accionado por transformador de intensidad 60-90 A 1
ZW7-90
002618
Y7-2618
EATON-MOELLER
Relé de sobrecarga accionado por transformador de intensidad, 60-90 A, 1
Relé térmico ZW7 de la serie Moeller® de Eaton operado por transformador de intensidad, 60-90 A, 1 NO+1 NC
Relé de sobrecarga accionado por transformador de corriente, Gama de productos: Relés de sobrecarga accionados por transformador de corriente ZW7, Descripción: Botón de prueba/apagado, Botón de reinicio manual/automático, Desbloqueo sin disparo, Protección con servicio de arranque pesado, Tipo de montaje: Montaje separado, Contactos auxiliares N/O = Normalmente abierto: 1 N/A, Contactos auxiliares N/C = Normalmente cerrado: 1 N/C, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP00
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Relés Térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Eaton Moeller® series ZW7 Current transformer-operated overload relay
N.º de catálogo
002618
EAN
4015080026181
Longitud/profundidad de producto
177.8 mm
Altura del producto
114.3 mm
Anchura del producto
203.2 mm
Peso del producto
0.885 kg
Certificación(es)
VDE 0660
UL
UL 508
CSA-C22.2 No. 14
IEC/EN 60947
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947-4-1
CE
CSA File No.: 012528
UL File No.: E29184
CSA
UL
UL 508
CSA-C22.2 No. 14
IEC/EN 60947
UL Category Control No.: NKCR
CSA Class No.: 3211-03
IEC/EN 60947-4-1
CE
CSA File No.: 012528
UL File No.: E29184
CSA
Notas del catálogo
Corriente asignada de empleo: Condiciones de conexión y desconexión según DC-13, constante de tiempo según se especifica.
Código de modelo
ZW7-90
Product specifications
Características
Pulsador de test/desconexión
Libre de disparos
Protección contra arranque pesado
Pulsador de rearme manual/automático
Libre de disparos
Protección contra arranque pesado
Pulsador de rearme manual/automático
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Grado de contaminación
3
Clase
Otro
Diámetro de apertura
27 mm
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, cíclico, según IEC 60068-2-30
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
4000 V (Circuitos auxiliares y de control)
4000 V (Circuitos auxiliares y de control)
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
90 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
Longitud de pelado (cable de maniobras)
8 mm
Tensión nominal (máx.)
600 VAC
Categoría del producto
Relés de sobrecarga con transformador de corriente ZW7
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Rango de corriente regulable - máx.
90 A
Rango de corriente regulable - mín.
60 A
Temperatura ambiente de funcionamiento - máx.
50 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Disipación térmica del equipo, dependiente de la corriente Pvid
6.3 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.1 W
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Ajustes de corriente de disparo de sobrecarga - mín.
90 A
Ajustes de corriente de disparo de sobrecarga - mín.
60 A
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Función de restablecimiento
Pulsador
Automático
Automático
Tamaño de destornillador
2, Terminal de tornillo, destornillador Pozidriv
1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador estándar
1 x 6 mm, Terminales de tornillo, Cables de control, Destornillador estándar
Posición de montaje
Según se requiera
Método de montaje
Montaje independiente
Posicionamiento independiente
Posicionamiento independiente
Grado de protección
IP00
Categoría de sobretensión
III
Seccionamiento seguro
240 V AC, Entre contactos auxiliares, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
440 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
440 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
Tamaño de tornillo
M3.5, Terminales de tornillo
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Protección contra cortocircuitos
Con relé térmico en combinación con un transformador según sea necesario para el contactor, máx. Fusible, vías conductoras principales
Poder de corte (contactos auxiliares, función piloto)
R300, Accionamiento DC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
B600 con polaridad opuesta, operado por AC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
B600 con polaridad opuesta, operado por AC (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 6 A gG/gL, Fusible, Contactos auxiliares
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
Continua
Capacidad del terminal (flexible con terminal)
1 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
2 x (0,75 - 2,5) mm²
Capacidad del terminal (rígido)
1 x (0,75 - 4) mm²
2 x (0,75 - 4) mm²
2 x (0,75 - 4) mm²
Capacidad del terminal (AWG rígido/trenzado)
2 x (18 - 14)
Par de apriete
1,2 Nm, Terminales de tornillo, Cables de circuito de control
Frecuencia nominal (mín.)
50 Hz
Frecuencia nominal (máx.)
60 Hz
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 60 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Método de montaje (EF000003) | Colocación con separación |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Clase de disparo (EF006668) | Otros |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
