Ver más grande

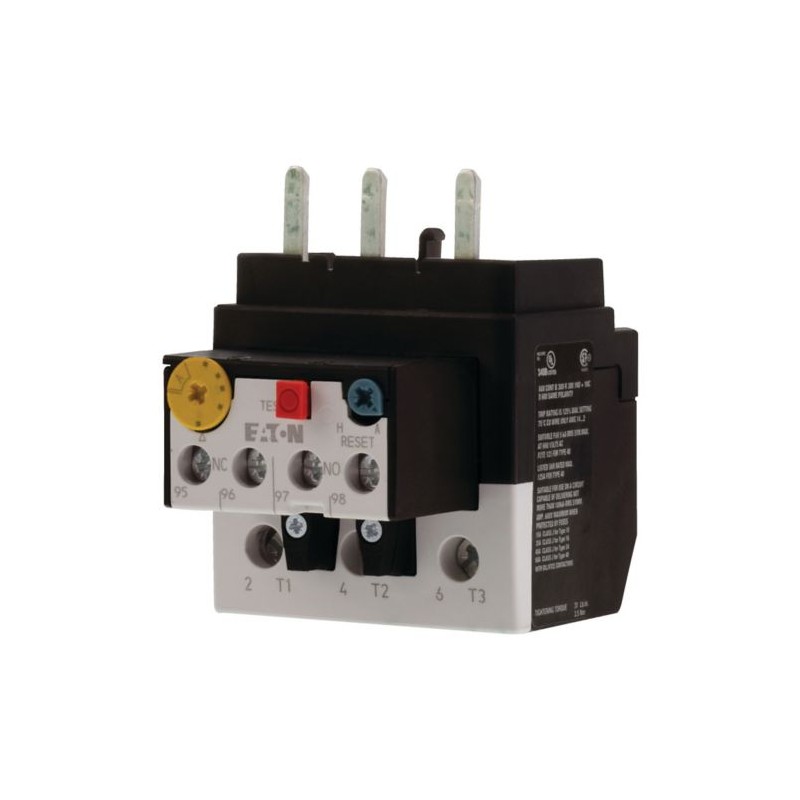

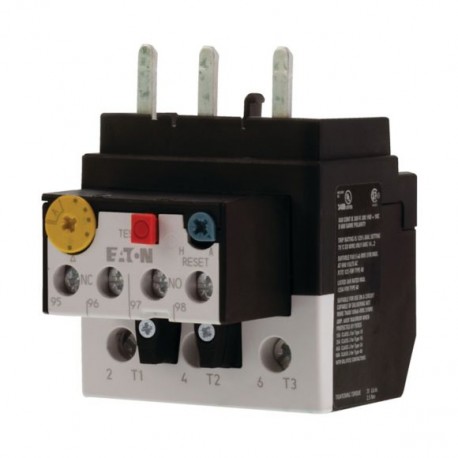

ZB65-24 278457 Y7-278457 EATON ELECTRIC Relé de sobrecarga 16-24 A 1 NO + 1 NC Montaje directo en DILM32...65
ZB65-24
278457
Y7-278457
EATON-MOELLER
Relé de sobrecarga, 16-24 A, 1 NO + 1 NC, Montaje directo en DILM32...65
Relé térmico ZB de la serie Moeller® de Eaton, ZB65, Ir= 16 - 24 A, 1 NO, 1 NC, montaje directo, IP00
Relé de sobrecarga, Gama de productos: Relé de sobrecarga ZB hasta 150 A, Accesorios: Relés de sobrecarga, Tamaño del bastidor: ZB65, Sensibilidad a fallos de fase: IEC/EN 60947, VDE 0660 Parte 102, Descripción: Botón de prueba/desconexión, Pulsador de rearme manual/automático, Desbloqueo sin disparo, Tipo de montaje: Montaje directo, Contactos auxiliares N/O = Normalmente abierto: 1 N/A, Contactos auxiliares N/C = Normalmente cerrado: 1 N/C, Para uso con: DILM40, DILM50, DILM65, DILM72, DILMF40, DILMF50, DILMF65, DIULM40, DIULM50, DIULM65, SDAINLM70, SDAINLM90, SDAINLM115, Normas: IEC/EN 60947, VDE 0660, UL, CSA, Grado de protección: IP00
Componentes industriales de baja tensión > Relé de sobrecarga térmica
Relés Térmicos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Especificaciones generales
Nombre del producto
Relé térmico Z5 de la serie Moeller® de Eaton
N.º de catálogo
278457
EAN
4015082784577
Longitud/profundidad de producto
88 mm
Altura del producto
75 mm
Anchura del producto
60 mm
Peso del producto
0.22 kg
Certificación(es)
CE
IEC/EN 60947-4-1
UL File No.: E29184
CSA-C22.2 No. 60947-4-1-14
CSA Class No.: 3211-03
UL
UL Category Control No.: NKCR
CSA
VDE 0660
CSA File No.: 012528
IEC/EN 60947
UL 60947-4-1
IEC/EN 60947-4-1
UL File No.: E29184
CSA-C22.2 No. 60947-4-1-14
CSA Class No.: 3211-03
UL
UL Category Control No.: NKCR
CSA
VDE 0660
CSA File No.: 012528
IEC/EN 60947
UL 60947-4-1
Código de modelo
ZB65-24
Features & Functions
Características
Pulsador de test/desconexión
Libre de disparos
Pulsador de rearme manual/automático
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Libre de disparos
Pulsador de rearme manual/automático
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
General
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
55 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Clase
CLASE 10 A
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, constante, según IEC 60068-2-78
Grado de protección
IP00
Tamaño de bastidor
ZB65
Método de montaje
Fijación directa
Montaje directo
Montaje directo
Ajustes de corriente de disparo de sobrecarga - mín.
16 A
Ajustes de corriente de disparo de sobrecarga - mín.
24 A
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
6.000V AC
4000 V (Circuitos auxiliares y de control)
4000 V (Circuitos auxiliares y de control)
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
≤ 0,25 %/K, error residual para T mayor de 40°
Continua
Continua
Terminal capacities
Capacidad del terminal (flexible con terminal)
1 x (0,75 - 2,5) mm², Cables de maniobras
2 x (0,75 - 2,5) mm², Cables de maniobras
2 x (1 - 25) mm², cables principales
1 × (1 - 25) mm², cables principales
2 x (0,75 - 2,5) mm², Cables de maniobras
2 x (1 - 25) mm², cables principales
1 × (1 - 25) mm², cables principales
Capacidad del terminal (rígido)
2 x (1 - 16) mm², cables principales
1 x (0,75 - 4) mm², Cables de maniobras
1 x (1 - 16) mm², cables principales
2 x (0,75 - 4) mm², Cables de maniobras
1 x (0,75 - 4) mm², Cables de maniobras
1 x (1 - 16) mm², cables principales
2 x (0,75 - 4) mm², Cables de maniobras
Capacidad del terminal (AWG rígido/trenzado)
14 - 2, cables principales
2 x (18 - 14), Cables de circuito de control
2 x (18 - 14), Cables de circuito de control
Capacidad del terminal (trenzado)
1 x (16 - 25) mm², cables principales
Longitud desnuda (cable principal)
11 mm
Longitud de pelado (cable de maniobras)
8 mm
Tamaño de tornillo
M6, Terminales de tornillo, Cables principales
M3,5, Terminales de tornillo, Cables de circuito de control
M3,5, Terminales de tornillo, Cables de circuito de control
Tamaño de destornillador
2, terminal de tornillo, destornillador Pozidriv
1 x 6 mm, Terminal de tornillo, Destornillador estándar
1 x 6 mm, Terminal de tornillo, Destornillador estándar
Par de apriete
3,5 Nm, Terminales de tornillo, cables principales
1,2 Nm, Terminales de tornillo, Cables de circuito de control
1,2 Nm, Terminales de tornillo, Cables de circuito de control
Electrical rating
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
6 A
Corriente asignada de empleo (Ie) en AC-15, 120 V
1.5 A
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
1.5 A
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 110 V
0.4 A
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
0.2 A
Corriente asignada de empleo (Ie) en DC-13, 24 V
0.9 A
Corriente asignada de empleo (Ie) en DC-13, 60 V
0.75 A
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Seccionamiento seguro
240 V AC, Entre contactos auxiliares, según EN 61140
440 V, entre contactos auxiliares y contactos principales, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
440 V, entre contactos auxiliares y contactos principales, según EN 61140
440 V AC, Entre circuitos principales, Según EN 61140
Poder de corte (contactos auxiliares, función piloto)
B600 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
R300, Accionamiento DC (UL/CSA)
B300 con polaridad opuesta, operado por AC (UL/CSA)
Tensión nominal (máx.)
600 VAC
Tensión nominal (máx.)
600 VAC
Short-circuit rating
Corriente de cortocircuito nominal (clasificación básica)
90 A, máx. CB, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
90 A, máx. Fusible, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
90 A, máx. Fusible, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
100 kA, Fusible, SCCR (UL/CSA)
50 A, máx. CB, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
45 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
50 A, máx. CB, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
45 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
100 kA, Fusible, SCCR (UL/CSA)
45 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
45 A, Clase J/CC, Fusible máx., SCCR (UL/CSA)
Protección nominal contra cortocircuitos
63 A gG/gL, Fusible, Coordinación tipo “1”
Máx. 6 A gG/gL, Fusible, Sin soldadura, Circuitos auxiliares y de control
50 A gG/gL, Fusible, Coordinación tipo “2”
Máx. 6 A gG/gL, Fusible, Sin soldadura, Circuitos auxiliares y de control
50 A gG/gL, Fusible, Coordinación tipo “2”
Contacts
Número de contactos auxiliares (contactos conmutados)
0
Número de contactos auxiliares (contactos de apertura)
1
Número de contactos auxiliares (contactos normalmente abiertos)
1
Número de contactos (contactos normalmente cerrados)
1
Número de contactos (contactos normalmente abiertos)
1
Design verification
Disipación térmica del equipo, dependiente de la corriente Pvid
5.7 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.9 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
24 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de potencia para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
| Característica | Valor |
|---|---|
| Rango de corriente ajustable (EF008211) | 16 A |
| Tensión de servicio nominal máxima Ue (EF007357) | 690 V |
| Método de montaje (EF000003) | Acoplamiento directo |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Clase de disparo (EF006668) | CLASE 10 A |
| Función reset entrada (EF011940) | No |
| Función reset automática (EF011941) | Sí |
| Función reset pulsador (EF011942) | Sí |
