ESR5-NV3-30 118705 EATON ELECTRIC Relé de seguridad Parada de emergencia, Puerta de seguridad, Supervisión d.. Ver más grande

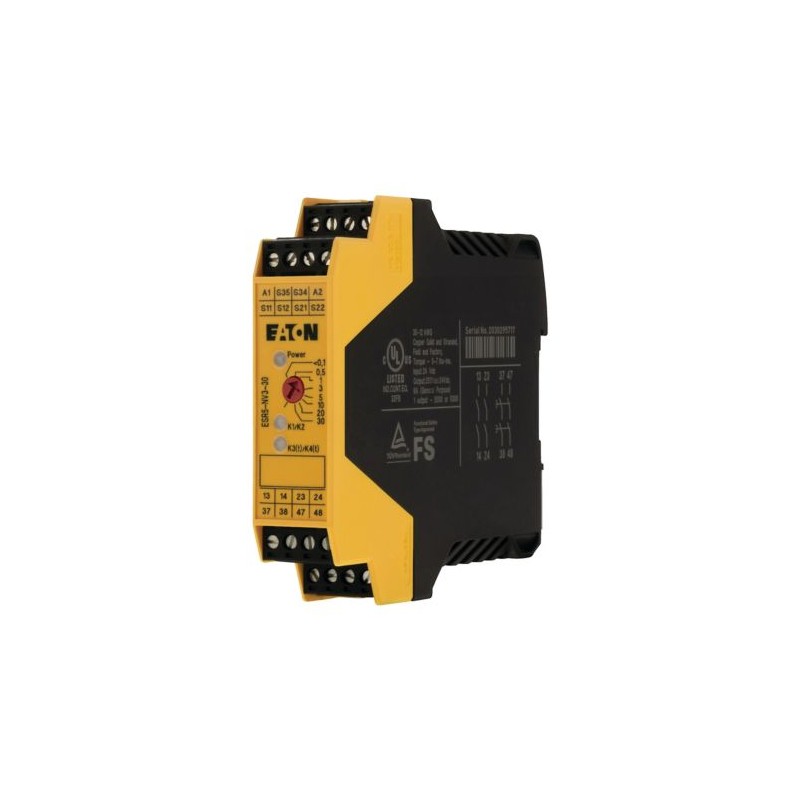

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ESR5-NV3-30 118705 EATON ELECTRIC Relé de seguridad Parada de emergencia, Puerta de seguridad, Supervisión d..

ESR5-NV3-30

118705

EATON-MOELLER

Relé de seguridad; Parada de emergencia, Puerta de seguridad, Supervisión de cortina luminosa; 24 V DC; 4 Rutas de validación

Relé de seguridad Parada de emergencia, Puerta de seguridad, Supervisión

Más detalles


Relés > Dispositivo de vigilancia de circuitos de seguridad

Relés temporizadores (KETR, KEMR, KESR)

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $385.12
Precio unitario: $385.12

Cantidad Precio
1+$385.12
2+$376.53
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

Más Información



Relé de seguridad de parada de emergencia/protectora de la puerta/de la cortina de luz, 24 V DC, 4 de habilitación de caminos(2del.)
Relé de seguridad de doble canal, apagado retardado, para la ejecución de las funciones básicas de emergencia apagar, parada de emergencia, y la cortina de luz, tensión de alimentación 24 VCC, 2 Habilitar rutas de corriente (IEC/EN 60204 categoría de Parada 0), 2 Habilitar rutas de corriente (IEC/EN 60204 categoría de Parada 1), 1 señal de ruta de acceso actual, embarrado de la etiqueta de la cubierta EN 50274 vertical con accionamiento desde la parte delantera de los dedos y la parte posterior de la mano la prueba, adecuado para el gato. 4 según EN 954-1 / PL e según EN ISO 13849-1 / SILCL3 según IEC 62061 / SIL3 sólo por Alto los requerimientos de la Demanda, grado de protección IP20, la ubicación de instalación IP54 mínimo, TÜV probado, nominal a la tensión de impulso 4 kV / aislamiento básico

Programa de entrega

Gama de productos
Electrónicos relés de seguridad
La función básica de
De parada de emergencia; la emergencia de la desconexión de
Puerta protectora
Cortina de luz
Función de tiempo de
El circuito de retroalimentación
Características
Anchura de montaje
22.5 mm
Comienzo manual o automático
Con/sin de la cruz-circuito de detección de
La operación
de un solo canal
dual-channel
Tensión de alimentación [Us]
24 V DC
Aprobación
0000SPC-127
Características relacionadas con la seguridad
Cat. 4
PL e según EN ISO 13849-1.
SILCL 3 según IEC 62061
SIL 3 según IEC 61508
SIL 3 sólo para la alta demanda
Número de habilitar rutas de acceso a la norma EN 60204-1 funciones de Parada de categoría
Habilitar rutas de corriente IEC/EN 60204-1 categoría de Parada 0
Dos
Habilitar rutas de corriente IEC/EN 60204-1 categoría de Parada 1
Dos
La señal de rutas de corriente
Cero
Instrucciones
Adecuado para la seguridad del interruptor de posición mecánicos de fijación de acción LS-S...MT-ZBZ.

Datos técnicos

General
La intención de uso
Relé de seguridad para la supervisión de parada de emergencia y de protección de interruptor de la puerta.
Módulo utilizado para interrumpir de manera segura los circuitos eléctricos.
Las Políticas De La Lista
CEM 2004/108/EG, Maschinen 2006/42/EG
Normas
EN ISO 13849-1:2008,
EN 62061:2005+AC:2010,
EN 61508, Partes 1-7:2001,
EN 50178:1997,
EN 60204-1:2006+A1:2009
Dimensiones (W x H x D)
22.5 x 99 x 114,5 mm
Anchura de montaje
22.5 mm
Peso
0,20 kg
Posición de montaje
Como se requiere
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm
Tipo de conexión
M3 terminales de tornillo
La esperanza de vida, mecánica [Operaciones]
10 x 10Seis
Capacidad del TerminalSólido
1x (0.2 – 2.5)
2x (0.2 – 1) mmDos
Capacidad del TerminalFlexible con el casquillo
1x (0.25 – 2.5)
2x (0.25 – 1) mmDos
Capacidad del TerminalSólido o trenzado
24 - 12 AWG
Terminal de tornilloDestornillador Pozidriv
2 Tamaño de la
Terminal de tornilloDestornillador estándar
0,6 x 3,5 mm
Terminal de tornilloMax. par de apriete
0,6 Nm
Pelar longitud
7 mm
Material
De la vivienda: poliamida PA no reforzado
Contactos: Material: plata de óxido de estaño, oro plateado (AgSnO2, 0.2 µm Au)
Factor del deber
100 % DF
Condiciones de funcionamientoCondiciones climáticas ambientalesClimáticas de corrección
Frío EN 60068-2-1
El calor seco de la IEC 60068-2-2
El calor húmedo según la EN 60068-2-3
Condiciones de funcionamientoTemperatura ambienteOperación [ϑ]
-20 - +45 °C
Condiciones de funcionamientoTemperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Condiciones de funcionamientoTemperatura ambienteLa condensación
Sin condensación
Condiciones de funcionamientoLas condiciones atmosféricashumedad relativa
Max. El 75 %
Condiciones de funcionamientoLas condiciones atmosféricasLa presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones de funcionamientoLas condiciones atmosféricasAltura [Sobre el nivel del mar]
2000 m
Pérdida de potencia [P]
7.8 W
Condiciones ambientales, mecánicos
Grado de protección VDE 0470-1Cerramientos
IP20
Grado de protección VDE 0470-1Terminales
IP20
Grado de protección VDE 0470-1Grado de Protección
Ubicación de la instalación: ≥ IP54
Grado de protección VDE 0470-1B10 [de ciclos de conmutación]
Cuatrocientos mil
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Vibraciones (IEC/EN 60068-2-6)
10 - 150 Hz
Amplitud: 0,15 mm
Aceleración: 2 g
Despacho en el aire y distancias de fuga
DIN EN 60947-1, UL 508, CSA C22.2, Nº 14-95
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Aislamiento
Aislamiento básico
Categoría de sobretensión/grado de contaminación
III/2
Categoría de parada [según EN60204-1]
Dieciocho
Técnico de seguridad de parámetros:Los valores de acuerdo a la norma EN ISO 13849-1Nivel de rendimiento [de acuerdo a la norma EN ISO 13849-1]
PL e
Técnico de seguridad de parámetros:Los valores de acuerdo a la norma EN ISO 13849-1Categoría (de acuerdo a EN ISO 13849-1]
Kat. 4
Nivel de integridad de seguridad límite de declaración [de conformidad con 62061]
SILCL 3
Nivel de integridad de seguridad [De conformidad con la norma IEC 61508]
SIL 3
La probabilidad de fallo por hora [PFHd]
18 x 10-10
Prooftest De Alta Demanda
240 Meses
Nivel de demanda
< De 12 Meses
Toda la vida
240 Meses
Tensión nominal [Ue]
230 V AC
Tensión nominal [Ue]
24 V DC V
Rango permisible
0.85 - 1.1 x Ue
Tensión nominal de aislamiento [Uyo]
250 V AC
Cuadrática corriente total
Cinquenta y cincoDos(ITHDos= YoUnoDos+ IDosDos+ ITresDos+ ICuatroDos+ ICincoDos) UnDos
Notas
Observar la curva de reducción de potencia
→ De ingeniería
Corriente de irrupción
min - max0.025 - 6
Mínima capacidad de conmutación
0,4 W
Circuito de Control
Circuito de fuente de alimentaciónCC operada
1.8 W
Los datos de entrada
Corriente nominal
S12, S22:3.5, S34, S35:7 mA
Consumo de corriente
DC: 75 mA
Voltaje de entrada, arranque y circuito de retroalimentación
Aprox. 24 V DC
Max. carga resistiva del cable [R]
≦ 500 Ω
Corriente de corto-circuito
0.1 a
La hora de recogida (K1, K2) de las naciones unidas de un modo automático, típico [tUn]
150 (comienzo controlado) ms
La hora de recogida (K1, K2) de la ONU para la operación manual, típico [tUn]
150 (comienzo controlado) ms
La hora de recogida
en la Ue en el modo automático: normalmente 150
en la Ue en el modo manual: normalmente 150 ms
Tiempo de restablecimiento (K1, K2) por UN normalmente [tR]
20 (sin retardo de contactos)
100 (contactos con retardo) de ms
Retardo a la desconexión [trz]
0.1 - 30 ± 40% (K3, K4 ajustable) s
El tiempo de recuperación [tW]
Aprox. 330 (Wiederanlauf) ms
La simultaneidad de las entradas de 1/2 [tsincronización]
∞ ms
Máximo permisible total de la resistencia del cable (de entrada y a partir de los circuitos de las naciones unidas) [RL]
500 Ω
La máxima frecuencia de conmutación
0,5 Hz
Indicación del estado de
LED verde
Los datos de salida
Tipo de contactoNo demorados habilitar rutas de corriente
Dos
Tipo de contactoRetraso habilitar rutas de corriente
Dos
Tensión de conmutación
min – max15 - 250 V AC
15 - 250 V DC
La limitación de corriente continua
perN/S: 6
N/C: 6
Protección de corto circuito de salida de los circuitos externos
Fusible 10 a gL/gG NEOZED
Fusible de salidaNEOZED (N/A)
10 gL/gG
Fusible de salidaNEOZED (N/C)
6 gL/gG
Máxima potencia de frenadoCarga resistiva (τ = 0 ms)24 V DC
144 W
Máxima potencia de frenadoCarga resistiva (τ = 0 ms)48 V DC
288 W
Máxima potencia de frenadoCarga resistiva (τ = 0 ms)110 V DC
90 W
Máxima potencia de frenadoCarga resistiva (τ = 0 ms)220 V DC
88 W
Máxima potencia de frenadoCarga resistiva (τ = 0 ms)250 V AC
1500 VA
Máxima potencia de frenadoCarga inductiva (τ = 40 ms)24 V DC
42 W
Máxima potencia de frenadoCarga inductiva (τ = 40 ms)48 V DC
33 W
Máxima potencia de frenadoCarga inductiva (τ = 40 ms)110 V DC
25 W
Máxima potencia de frenadoCarga inductiva (τ = 40 ms)220 V DC
23 W
Capacidad de conmutación
De conformidad con IEC 60947-5-1
Capacidad de conmutaciónAC-15230 V
5 bei 3600S/h a
Capacidad de conmutaciónDC-1324 V
3 bei 3600S/h a
Más información (flip catálogo)
Compatibilidad electromagnética (EMC)
Emite interferencias
En conformidad con EN 61000-6-4
Inmunidad a interferencias
En conformidad con la norma EN 61000-6-2
EN 662061_x

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
7.8 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-20 °C
Ambiente de funcionamiento temperatura máx.
+45 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Relés (EG000019) / Dispositivo de supervisión de seguridad relacionados con los circuitos (EC001449)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / equipo de Monitoreo (de bajo voltaje interruptor de la tecnología) / Dispositivo de supervisión de seguridad relacionados con los circuitos ([email protected] [ACO304011])
Modelo
Dispositivo básico
Apto para el control de interruptores de posición
Apto para el control de paro de emergencia de los circuitos
Apto para el control de válvulas
No
Apto para el control de equipos de protección optoelectrónicos
Apto para el control de sensores táctiles
No
Apto para el control de interruptores magnéticos
No
Apto para el control de los interruptores de proximidad
No
Tipo de conexión eléctrica
Tornillo de conexión
Montaje en riel posible
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 26.4 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
0 - 0 V
Voltaje tipo de accionamiento
DC
Desmontable con abrazaderas
La evaluación de los insumos
De uno y de dos canales
Con el inicio de la entrada
Con función de muting
No
Con el circuito de retroalimentación
La liberación de retraso
0.1 - 30 s
Número de salidas, relacionados con la seguridad, undelayed, con contacto
Dos
Número de salidas, relacionados con la seguridad, con retraso, con contacto
Dos
Número de salidas, relacionados con la seguridad, undelayed, semiconductores
Cero
Número de salidas, relacionados con la seguridad, la demora, la semiconductores
Cero
Número de salidas, la señalización de la función, undelayed, con contacto
Cero
Número de salidas, la señalización de la función, con retraso, con contacto
Cero
Número de salidas, la señalización de la función, undelayed, semiconductores
Cero
Número de salidas, la señalización de la función, con retraso, semiconductores
Cero
Categoría según EN 954-1
Cuatro
Tipo de seguridad acc. IEC 61496-1
Ninguno
Categoría de parada acc. IEC 60204
Uno
Nivel de rendimiento acc. EN ISO 13849-1
El nivel e
SIL según IEC 61508
Tres
Con aprobación TÜV
Con la aprobación de BG BIA
No
Con su aprobación de acuerdo a UL
Ancho
22.5 mm
Altura
99 mm
Profundidad
114,5 mm

Aprobaciones

Normas De Producto
IEC/EN ver Datos Técnicos; UL 508; CSA-C22.2 Nº 14-95; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR; NKCR7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
CSA Clase No.
3211-83; 3211-03
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Grado de Protección
IEC: IP20, UL/CSA Tipo: -

Características

Curva característica
2131DIA-2
La curva de reducción de potencia

Dimensiones

2131DIM-2

Datasheet - PDF

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
