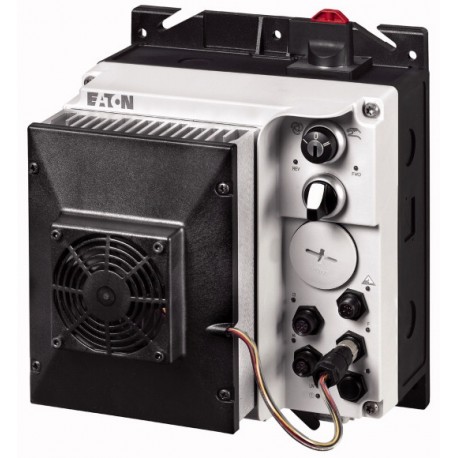

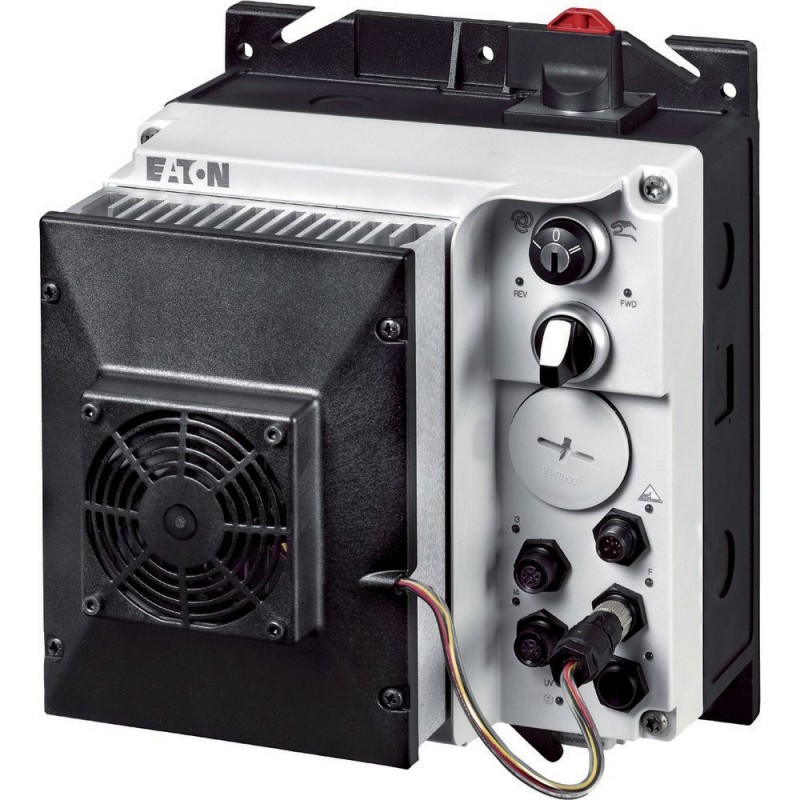

Normas
IEC/EN 61800-5-1
UL 61800-5-1
Guía 2011/65/UE (RoHS)
Con la aprobación del CE
Aprobación de UL
Climáticas de corrección [ρw]
< 95%, sin condensación
IEC/EN 50178 %
Temperatura ambienteTemperatura ambiente de operación min.
0 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+45 °C
Temperatura ambienteAlmacenamiento [ϑ]
-30 - +70 °C
Categoría de sobretensión
III
Nominal soportada de impulso de voltaje [Uimp]
2 kV
Nivel de interferencia de RadioMedio ambiente (EMC)
2. Medio Ambiente, De La Clase C3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
10 m
Mecánica de resistencia a los golpes
1000 choques por eje, semi-sinusoidal 15 g/11 ms
IEC/EN 60068-2-27 g
La vibración
Frecuencia de oscilación: 10 - 150 Hz
La amplitud de 0,15 mm: 6 Hz
La amplitud de la frecuencia de transición de la aceleración: 57 Hz
IEC/EN 60068-2-6
Posición de montaje
Vertical
Altitud
0 - 1000 m sobre el nivel del mar
por encima de 1000 m con un 1% de reducción del rendimiento por cada 100 m
max. 2000 m m
Grado de Protección
IP65
NEMA12
Suministro deTensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
7.3 Una
Suministro deConfiguración del sistema
La tensión de CA
Center-punto de puesta a tierra de red en estrella (TN-S de la red)
Fase-tierra de alimentación de CA no se permiten sistemas.
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
47 - 66 Hz (± 0%) Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 60 segundos
Suministro deLa red de distorsión de corriente [DAT]
> 120 %
Suministro deNominal condicional de la corriente de cortocircuito [Iq]
< 5 kA
Suministro deProtección de corto circuito de salida de los circuitos externos
Una coordinación tipo 1 a través de la alimentación bus alimentador unidad
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC y el inversor IGBT
Sección de potencia-Retardo [tEN]
30 - 50 ms
Sección de potenciaRetardo a la desconexión [tOFF]
15 - 35 ms
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
8.4 Una
Sección de potenciaNota respecto a la corriente de sobrecarga
a 40 °C
Sección de potenciaNota acerca de max. corriente de arranque
durante 2 segundos
a 40 °C
Sección de potenciaTensión de salida Ve[UDos]
0 - ULN
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 320) Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Seis
ajustable 1.5 - 16 kHz
Sección de potenciaModo De Operación
lineal, parametrizables
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.01 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
5.6 Un
Sección de potenciaNota
Corriente de operación nominal a una frecuencia de operación de 6 kHz y una temperatura del aire ambiente de +40 °C
Sección de potenciaMotor límite de corriente [I]
1.12 - 11.2
ajustable de Un
Sección de potenciaEficiencia [η]
0.96 %
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
3.5 mA
Sección de potenciaVentilador
interno y del disipador de calor, temperatura controlada
Sección de potenciaEquipado con
con interruptor de anulación manual
con ventilador
con resistencia de frenado
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
a 400 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
2.2 kW
Motor alimentadorNota
a 480 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
3 HP
Motor alimentadorActuador de freno del motor externoTensión de ruptura [U]
400/480 V CA -15% / +10% V
Motor alimentadorActuador de freno del motor externoCorriente de frenado [I]
≤ 0,6 a
(max. 6 Una de 120 ms) Un
Motor alimentadorLa función de frenadoPar de frenado [%]
≦ 30 I/Ie
Motor alimentadorLa función de frenadoInterruptor de umbral para la resistencia de frenado [UDC]
765 V DC V
Motor alimentadorLa función de frenadoCC de frenado [%]
≦ 100, ajustable I/Ie
El control externo de tensión [Uc]
24 V DC - 15 % / + 20 % a través de as-Interface®enchufe V
Interfaz de bus de campo (built-in)
As-Interface®
As-Interface®
max. consumo de energía total de as-Interface® unidad de fuente de alimentación (30 V): 250 mA
Especificación: S-7.4
Número de direcciones de los esclavos: 31
