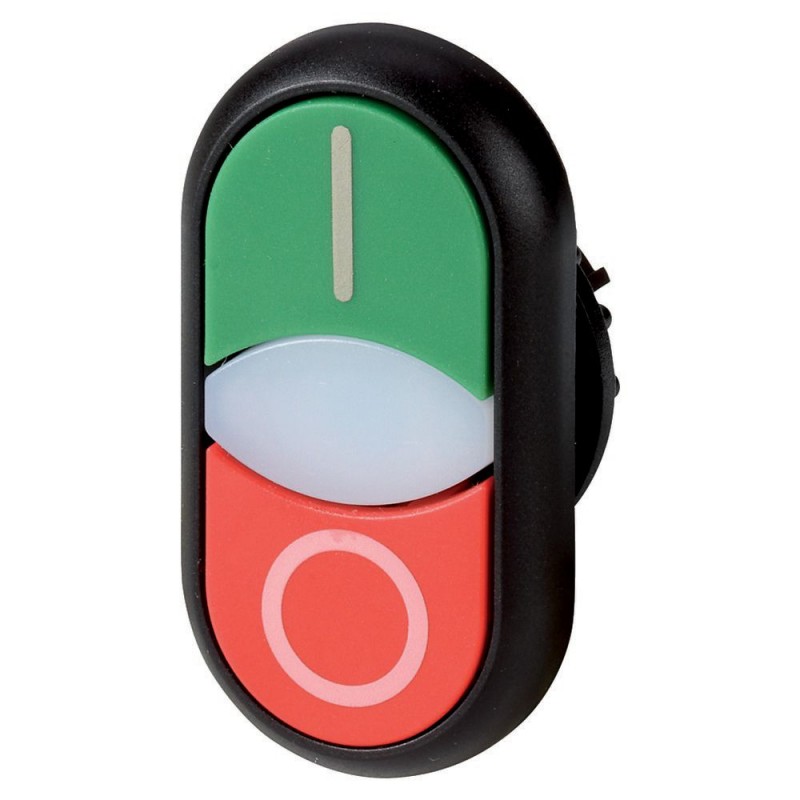

M22S-DDLF-*-*-* 284819 Y7-284819 EATON ELECTRIC Pulsador doble + indicador luminoso 22 mm Enrasados Personal.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22S-DDLF-*-*-* 284819 Y7-284819 EATON ELECTRIC Pulsador doble + indicador luminoso 22 mm Enrasados Personal..

M22S-DDLF-*-*-*

284819

Y7-284819

EATON-MOELLER

Pulsador doble + indicador luminoso, 22 mm, Enrasados, Personalizable,

Eaton Moeller® series M22 Double actuator pushbutton, RMQ-Titan, Actuators and indicator lights flush, momentary, White lens, selectable, individual facility for inscription, Bezel: black

Pulsador de doble actuador, Gama de productos: RMQ-Titan, Unidad única, Diseño: Actuadores e indicadores de luz empotrados, momentáneos, Descripción: Lente blanca, Placa de botón: seleccionable, Placa de botón individual para inscripción, Grado de protección: IP66, Bisel: negro, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: 29,7 x 54,7, Información de pedido: Notas sobre la inscripción personalizada → Hoja de datos, información adicional del producto (enlaces), Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para pulsador

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series M22 Double actuator pushbutton
Catalog Number
284819
Product Length/Depth
30 mm
Product Height
55 mm
Product Width
30 mm
Product Weight
0.015 kg
Certifications
CSA-C22.2 No. 14-05
IEC/EN 60947-5
CE
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947
VDE 0660
DNV
GL
LR
Catalog Notes
Notes on customized inscription → Data sheet, additional product information (links)
Model Code
M22S-DDLF-*-*-*

Features & Functions

Bezel color
Black
Bezel material
Plastic
Design
Flush
Classical
Features
Labelled
Fitted with:
Front ring
Inscription
Individual inscription possible
Lens color
White

General

Degree of protection
NEMA 3R
NEMA 4X
IP66
NEMA 12
NEMA 13
Degree of protection (front side)
IP66
NEMA 4X
Lifespan, mechanical
200,000 Operations
Opening diameter
22.5 mm
Operating frequency
3600 Operations/h
Product category
RMQ-Titan
Product category
RMQ-Titan
Size
Front dimensions: 29,7 x 54,7 mm
Suitable for
Illumination
Type
Double actuator

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuating force
5 N
Actuator color
Other
Actuator function
Spring-return
Momentary

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 284819 Interruptores de baja tensión (EC000221)
Característica Valor
Color del botón (EF000190) Otros
Número de puestos de mando (EF001372) 2
Diseño de la lente (EF006253) Oval
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Tipo de botón (EF001546) Plano
Apto para iluminación (EF001142) Sí
Con funda de protección (EF005500) No
Etiquetado (EF001537) Sí
Función de cambio de enclavamiento (EF007447) No
Táctil (EF001407) Sí
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Negro
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección NEMA, parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-DDLF-*-*-* Y7-284819 284819 EN_289241.pdf 3 Mbytes M22S-DDLF-*-*-* Y7-284819 284819 EN_289241.pdf
