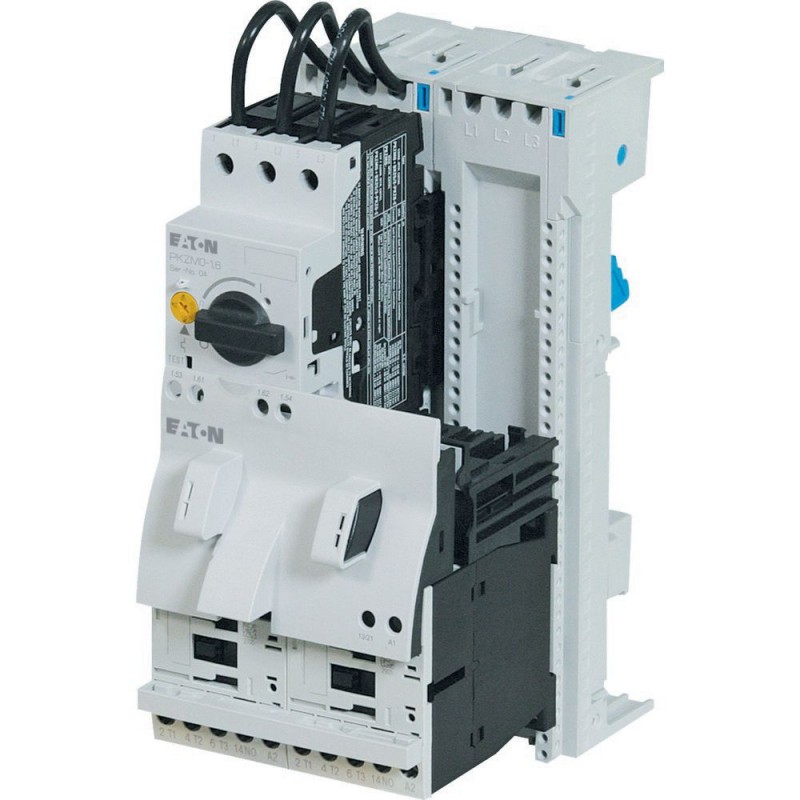

MSC-R-0,4-M7(230V50HZ)/BBA 102982 XTSRP40B007BFNL-A EATON ELECTRIC Arrancador de motor inversor 0.09 kW 400V.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MSC-R-0,4-M7(230V50HZ)/BBA 102982 XTSRP40B007BFNL-A EATON ELECTRIC Arrancador de motor inversor 0.09 kW 400V..

MSC-R-0,4-M7(230V50HZ)/BBA

102982

XTSRP40B007BFNL-A

EATON-MOELLER

Arrancador de motor inversor; 0.09 kW; 400V; AC-3; 100 kA ; 230 V 50 Hz; Con adaptador de embarrado

Arrancador de motor inversor 0.09 kW 400V AC-3 100 kA 230 V 50 Hz

Arrancador reversible, 380 V 400 V 415 V: 0,09 kW, Ir= 0,25 - 0,4 A, 230 V 50 Hz, 240 V 60 Hz, tensión alterna

Más detalles


Interruptores de baja tensión > Combinación de arrancador de motor/motor de arranque

Interruptores Protectores de Motor

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $180.67
Precio unitario: $180.67

Cantidad Precio
1+$180.67
2+$180.64
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Contactor inversor, 3p, 0.09 kW/400V/AC3, 100kA, +adaptador de barras
Inversión, el dispositivo básico: MSC, Nota: puede también ser utilizado para los motores de la clase de eficiencia IE3., El aparato IE3 están marcados con el respectivo logotipo en el embalaje., Datos del Motor Potencia nominal de entrada AC-3 380 V 400 V 415 V: P= 0,09 kW, gama de ajuste de la unidad de disparo térmico: Ir= 0.25 - 0.4 a, el Tipo de coordinación: Tipo de coordinación "1" Tipo de coordinación "2", la Tensión de control: 230 V 50 Hz, 240 V, 60 Hz, Tensión alterna, de Conformidad con las normas: IEC/EN 60947-4-1, VDE 0660, UL 508 (bajo petición) CSA C 22.2 no. 14 (bajo petición)

Programa de entrega

La función básica de
Arrancadores inversores (equipo completo)
la unidad base
MSC
0000SPC-571
Nota
También puede ser utilizado para los motores de la clase de eficiencia IE3.
El aparato IE3 están marcados con el respectivo logotipo en el embalaje.
Conexión SmartWire-DT
no
Motor de datos
Nominal consumo de potencia [P]AC-3380 V 400 V 415 V [P]
0.09 kW
La corriente nominal de usoAC-3380 V, 400 V, 415 V [Iy]
0.31 A
La corriente nominal de cortocircuito 380 - 415 V [Iq]
100 kA
Calibración de campo
Rango de ajuste de la unidad de disparo térmico[Elr]
0.25 - 0.4 a
Tipo de coordinación
Tipo de coordinación "1"
Tipo de coordinación "2"
esquema de
121S030
La tensión de Control
230 V 50 Hz, 240 V, 60 Hz
El voltaje de ca
Disyuntores de protección de motor
PKZM0-0,4 Tipo de
Contactor de potencia
DILM7-01(...) el Tipo de
Conjunto de cableado del motor de arranque directo

Formulario de la mecánica módulo de conexión y el contacto eléctrico
PKZM0-XRM12 Tipo
Notas

El motor inversor (unidades completas) consta de un interruptor de protección del motor PKZM0 y dos contactores DILM.

Estas combinaciones están montados en los adaptadores de la barra colectora.

El circuito principal de conexión entre el interruptor de protección del motor y del contactor se establece con un formulario de contacto eléctrico.

Las unidades completas con enclavamiento mecánico, motores de arranque de hasta 12 también Una característica eléctrica de bloqueo.

Más información Página
Technische Daten PKZM0 ￫PKZM0
Zusatzausrüstung PKZ ￫ 072896
Technische Daten DILM ￫DILM
Zusatzausrüstung DIL ￫ 281199

Datos técnicos

General
El cumplimiento con las normas
IEC/EN 60947-4-1, VDE 0660
UL 508 (bajo petición)
CSA C 22.2 no. 14 (bajo petición)
Altitud
max. 2000 mm
Temperatura ambiente
-25 - +55
Circuito principal
Tensión nominal soportada de impulso [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Uy]
230 - 415 V
La corriente nominal de usoel día de hoy, 3 polos, 50 - 60 Hz380 V 400 V [Iy]
0.4 A
Otros datos técnicos
Interruptores de circuito para la protección del motor PKZM0, PKE
Interruptor protector de PKZM0, ver grupo de productos de interruptores de circuito y protectores/PKZM0
Los contactores de potencia DILM, ver Grupo de productos contactores de potencia
Temporizador DILET, ETR, ver grupo de productos de alimentación de los contactores, temporizadores electrónicos
Los contactores de potencia DILMEl consumo de energía de la bobina es frío y 1.0 x USBobina de doble voltaje 50 Hz [Tenían]
1.2 W
Los datos de potencia aprobado
Contactos auxiliaresServicio De PilotoComando de ca
A600
Contactos auxiliaresServicio De PilotoComando en el actual
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
15 A
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
1 A

Verificaciones de diseño de acuerdo a la norma IEC/EN 61439

Datos técnicos para el diseño de controles
La corriente nominal de utilización de los datos relativos a la disipación [Lan]
0.4 A
Disipación por polo, como una función de la corriente [Pvid]
1.9 W
La disipación del dispositivo, como una función de la corriente [Pvid]
5.7 W
Estática de la disipación, independiente de la corriente [Pvs]
1.4 W
Disipación de potencia [Pve]
0 W
Servicio de temperatura ambiente min.
-25 °C
Temperatura ambiente máx servicio.
+55 °C
Verificaciones de diseño según la norma IEC/EN 61439
10.2 de la Idoneidad de los materiales y componentes10.2.2 Resistencia a la corrosión
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.1 la Resistencia de la carcasa para el calor
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.2 la Resistencia de los materiales de aislamiento de calor de los niveles normales
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.3.3 la Resistencia de los materiales de aislamiento de calor niveles extraordinarios
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.4 Resistencia a la radiación UV
Los requisitos de la norma de producto de que se cumplan.
10.2 de la Idoneidad de los materiales y componentes10.2.5 de Elevación
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.6 Prueba
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.2 de la Idoneidad de los materiales y componentes10.2.7 Etiquetado
Los requisitos de la norma de producto de que se cumplan.
10.3 Grados de protección proporcionados por las envolventes
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.4 las Vías de dispersión de aire y de la superficie
Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.6 Montaje a ras de electrodomésticos
No es aplicable ya que todo el panel eléctrico debe ser evaluado.
10.7 de Circuitos internos y las conexiones
Es responsabilidad del fabricante del panel eléctrico.
10.8 Conexiones para conductores introducidas desde el exterior
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.2 rigidez dieléctrica a frecuencia de la red
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.3 Tensión de impulso
Es responsabilidad del fabricante del panel eléctrico.
10.9 propiedades de aislamiento10.9.4 Pruebas de envolventes de material aislante
Es responsabilidad del fabricante del panel eléctrico.
10.10 Calefacción
El cálculo del sobrecalentamiento es la responsabilidad del fabricante de los paneles eléctricos. Eaton proporciona datos sobre la disipación de los equipos.
10.11 Resistencia a cortocircuito
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.12 EMC
Es responsabilidad del fabricante del panel eléctrico. Respecto a los valores por defecto del equipo.
10.13 Función mecánica
Para la unidad de que se cumplen los requisitos respetando las indicaciones de las instrucciones de montaje (LA).

Datos técnicos de acuerdo a ETIM 7.0

el equipo eléctrico en baja tensión (EG000017) / motor de arranque/combinación de arranque del motor (EC001037)
La Técnica De La Ar., Elem., La Energía, La Tecnología. Comm., De La Red Y Proc. Canalización de / en Tecnología, de Bajo Voltaje / Usuarios de la Sucursal / Shunt Motor / Comunicación de arranque del motor ([email protected] [AJZ718013])
tipo de arrancador de motor
motor de arranque inverso
activador de corto-circuito
sí
tensión de alimentación piloto clasificado con Nosotros para AC 50 Hz
230 - 230 V
tensión de alimentación piloto clasificado con Nosotros para AC 60 Hz
0 - 0 V
tensión de alimentación piloto clasificado con Nosotros para DC
0 - 0 V
el tipo de voltaje para la unidad
CA
de funcionamiento potencia nominal AC-3, 230 V, 3 fases
0.06 kW
de funcionamiento potencia nominal AC-3 A 400 V
0.09 kW
la potencia nominal, 460 V, 60 Hz, 3 fases
0 kW
la potencia nominal, 575 V, 60 Hz, 3 fases
0 kW
corriente nominal de operación Ie
0.31 A
corriente nominal de operación para AC-3 A 400 V
0.4 A
rango de ajuste de la unidad de disparo de sobrecarga
0.25 - 0.4 a
la corriente de corto circuito (nominal condicional, la coordinación de tipo 1, 480 Y/277 V
0 A
la corriente de corto circuito (nominal condicional, la coordinación de tipo 1, 600 Y/347 V
0 A
de la corriente de cortocircuito nominal condicional, la coordinación de tipo 2, de 230 V
50000 A
de la corriente de cortocircuito nominal condicional, la coordinación de tipo 2, 400 V
50000 A
número de contactos auxiliares, cierre de contactos
Cero
número de contactos auxiliares, contactos de el resto
Cero
la temperatura ambiente, el límite superior, sin limitación,
Sesenta
protección de sobrecarga térmica de compensación
sí
clase de intervención
CLASE 10
tipo de conexión del circuito en la línea eléctrica principal
tornillo de montaje
ejecución de la conexión eléctrica para el circuito de corriente, auxiliares y de mando
tornillo de montaje
montaje en riel de soporte puede
sí
con transformador
no
número de puntos de comando
Cero
adecuado para parada de emergencia
no
el tipo de coordinación, de acuerdo a la norma IEC 60947-4-3
clase 2
número de balizas
Cero
reseteo posible
no
con fusible
no
grado de protección (IP)
IP20
tipo de protección (NEMA)
otros
soporta el protocolo TCP/IP
no
soporta el protocolo PROFIBUS
no
soporta el protocolo CAN
no
soporte para el protocolo INTERBUS
no
el soporte del protocolo ASI
no
soporta protocolo MODBUS
no
soporte para el protocolo de Datos de la Autopista
no
soporta el protocolo DeviceNet
no
soporte para el protocolo SUCONET
no
soporta el protocolo de LON
no
soporte para el protocolo PROFINET IO
no
soporte para el protocolo PROFINET CBA
no
soporta el protocolo para SERCOS
no
soporta el protocolo Foundation Fieldbus
no
soporte para el protocolo EtherNet/IP
no
soporte para el protocolo de Seguridad as-Interface en el Trabajo
no
soporta el protocolo DeviceNet Safety
no
protocolo INTERBUS para la Seguridad
no
soporta protocolo PROFIsafe
no
soporta protocolo para SafetyBUS p
no
soporta un protocolo para otros sistemas de bus
no
ancho
90 mm
altura
200 mm
profundidad
154 mm

Aprobaciones

Normas De Producto
UL60947-4-1A; CSA-C22.2 Nº 14-10; la norma iec60947-4-1; marcado CE
UL File No.
E123500
UL Categoría de Control No.
NKJH
Archivo CSA No.
Doce mil quinientos veintiocho
CSA Clase No.
3211-04
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Tamaño

2115DIM-6
① L = 73 mm
MSC-R-...-M7[...12]BBA...

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
