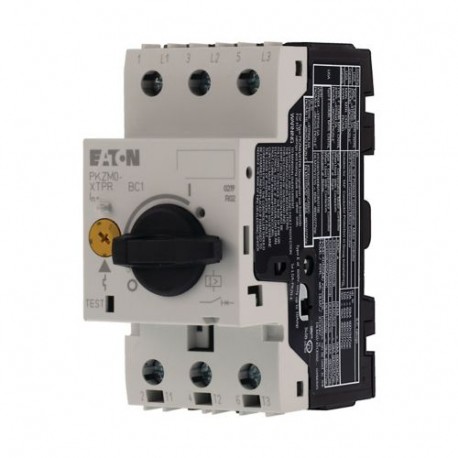

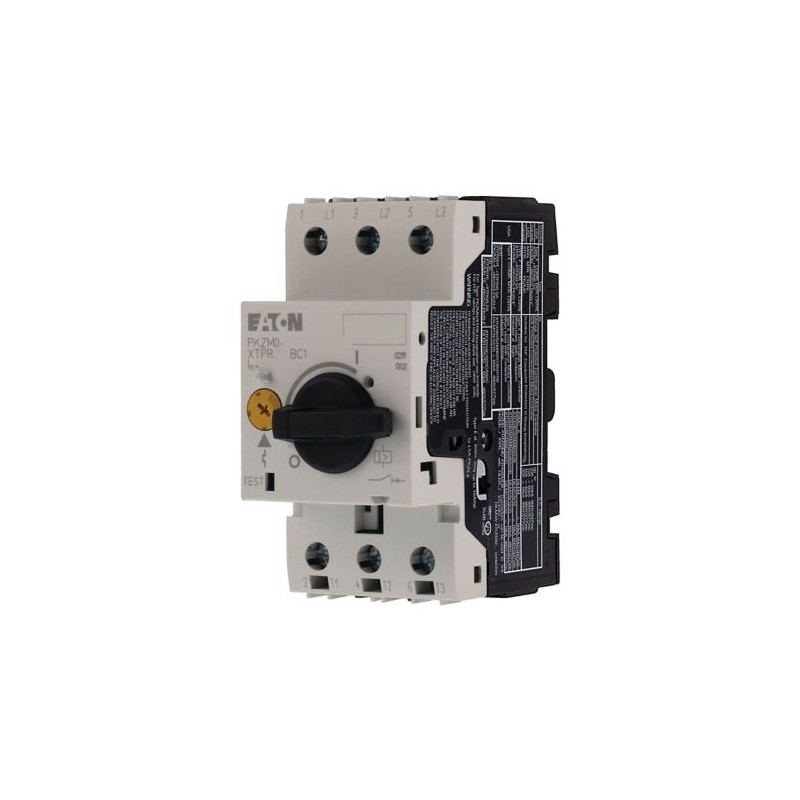

Normas
IEC/EN 60947, VDE 0660,UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Temperatura ambienteAbierto
-25 - +55 °C
Temperatura ambienteCerrado
- 25 - 40 °C
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
IP20
Grado de protecciónTerminaciones
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
25 g
Capacidad del Terminal de cable principalTerminales de tornilloSólido
1 x (1 - 6)
2 x (1 - 6) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloFlexible con el casquillo DIN 46228
1 x (1 - 6)
2 x (1 - 6) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloSólido o trenzado
18 - 10 AWG
Capacidad del Terminal de cable principalTerminales de tornilloPelar longitud
10 mm
Especificaciones del par de apriete para los tornillos del terminalEl cable principal
1.7 Nm
Especificaciones del par de apriete para los tornillos del terminalCircuito de Control de cables
1 Nm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
1.6
Frecuencia nominal [f]
40 - 60 Hz
Actual de pérdida de calor (3 polos a la temperatura de funcionamiento)
5.36 W
La impedancia por polo
700 mΩ
La esperanza de vida, mecánica [Operaciones]
0.1 x 10Seis
La esperanza de vida, eléctrica (AC-3 a 400 V)La esperanza de vida, eléctrica [Operaciones]
0.1 x 10Seis
Max. frecuencia de operación
40 Ops/h
Clasificación de cortocircuitoDCClasificación de cortocircuito
60 kA
Clasificación de cortocircuitoDCNotas
hasta 250 V
Motor de capacidad de conmutaciónAC-3 (hasta 690 v)
1.6
Motor de capacidad de conmutaciónDC-5 (250V)
1.6 (3 contactos en serie) Un
Compensación de la temperaturaIEC/EN 60947, VDE 0660
- 5...40 °C
Compensación de la temperaturaRango de operación
- 25...55 °C
Compensación de temperatura error residual para T > 40 °C
≦ 0.25 %/K
Rango de ajuste de la sobrecarga de versiones
0.6 - 1 x Iu
corto-circuito de la liberación
Básico del dispositivo, fijo: 15.5 x Iu
Corto-circuito de liberación de la tolerancia
± 20%
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
Hinweis: Motorleistung en diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabla 430-150 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
Hinweis: Motorleistung en diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabla 430-150 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
0.75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
0.75 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
0.1 HP
La Corriente de corto Circuito de Clasificación, tipo E240 V
65 kA
La Corriente de corto Circuito de Clasificación, tipo E480 Y / 277 V
65 kA
La Corriente de corto Circuito de Clasificación, tipo E600 S / 347 V
50 kA
La Corriente de corto Circuito de Clasificación, tipo ELos accesorios necesarios
BK25/3-PKZ0-E
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR (fusible)
50 kA
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. Fusible
Seiscientos
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR (CB)
50 kA
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. CB
Seiscientos
