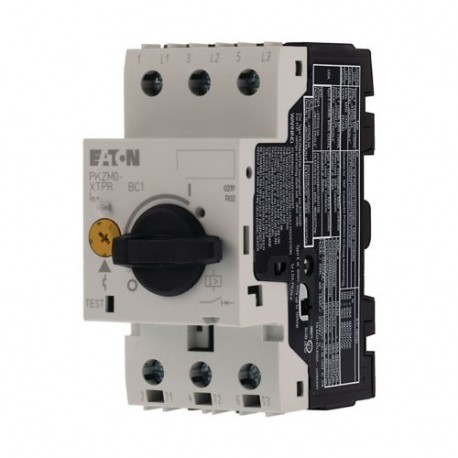

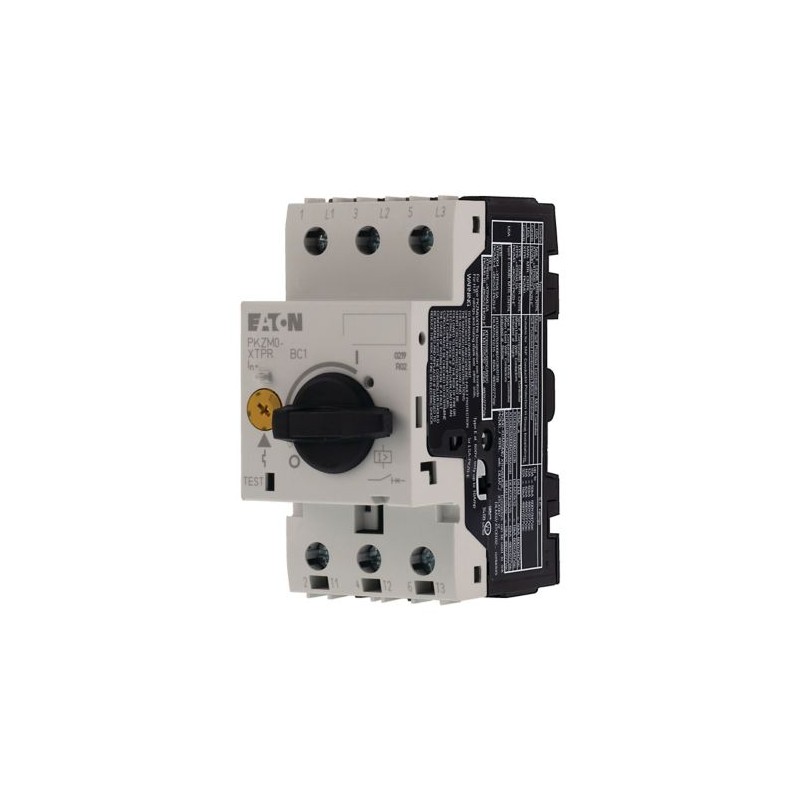

PKZM0-0,4 072732 Y7-72732 EATON ELECTRIC Interruptor protector de motor 3 polos Ir 0.25-0.4 A Conexión a Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKZM0-0,4 072732 Y7-72732 EATON ELECTRIC Interruptor protector de motor 3 polos Ir 0.25-0.4 A Conexión a

PKZM0-0,4

072732

Y7-72732

EATON-MOELLER

Interruptor protector de motor, 3 polos, Ir=0.25-0.4 A, Conexión a

Interruptor protector de motor PKZM0 de la serie Eaton Moeller® 0.09 kW, 0.25 - 0.4 A, Terminales de tornillo

Disyuntor de protección del motor según IEC/EN60947, tamaño de 3 polos PKZM0, con sobrecarga ajustable y desconexión de cortocircuito no retardada, sensible a fallos de fase, atornillado y a presión, con terminal de tornillo, dimensión de montaje de la tapa 45 mm, tensión nominal de servicio Ue 690V, grado de protección IP20, a prueba de dedos según VDE 0106 T. 100, accesorios: contacto auxiliar, liberación de tensión, módulo de contacto, placa de clip

Más detalles


Componentes industriales de baja tensión > Disyuntor de protección del motor

Interruptores Protectores de Motor

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $76.46
Precio unitario: $76.46
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Comprados juntos habitualmente

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Eaton Moeller® series PKZM0 Motor-protective circuit-breaker
N.º de catálogo
072732
EAN
4015080727323
Longitud/profundidad de producto
76 mm
Altura del producto
93 mm
Anchura del producto
45 mm
Peso del producto
0.243 kg
Certificación(es)
CE
IEC/EN 60947
CSA
UL
CSA Class No.: 3211-05
IEC/EN 60947-4-1
UL File No.: E36332
CSA File No.: 165628
VDE 0660
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
UL Category Control No.: NLRV
Código de modelo
PKZM0-0,4

Características y Funciones

Tipo de accionador
Selector
Características
Sensibilidad a fallos de fase (según IEC/EN 60947-4-1, VDE 0660 parte 102)
Funciones
Sensible a fallo de fase
Protección del motor
Número de polos
Tripolar

General

Conexión
Terminales de tornillo
Categoría de seguridad contra explosiones para polvo
PTB 10, ATEX 3013
Ex II (2) G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb]
Ex II (2) D [Ex tb Db] [Ex pxb Db]
Vida útil, eléctrica
100.000 operaciones
Vida útil, mecánica
100.000 Operaciones
Posición de montaje
Se puede encajar en carril DIN IEC/EN 60715 con una altura de 7,5 o 15 mm.
Frecuencia de maniobra
40 Maniobras/hora
Categoría de sobretensión
III
Grado de contaminación
3
Categoría del producto
Interruptor protector de motor
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Tensión asignada soportada al impulso (Uimp)
6.000V AC
Resistencia a impactos
25 g, Mecánico, según IEC / EN 60068-2-27, Choque semisinusoidal 10 ms
Apto para
También motores con clase de eficiencia IE3
Circuito derivado: Tipo de manual E si se usa con terminal, o adecuado para instalaciones en grupo, (UL/CSA)
Compensación de temperatura
≤ 0,25 %/K, error residual para T mayor de 40°
-5 - 40 °C según IEC/EN 60947, VDE 0660
-25 - 55 °C, rango de funcionamiento

Condiciones climáticas ambientales

Altitud
Máx. 2000 m
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
55 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de almacenamiento - mín.
-40 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Secciones de conexión

Capacidad del terminal (rígido)
2 x (1 - 6) mm²
1 x (1 - 6) mm²
Capacidad del terminal (AWG rígido/trenzado)
18 - 10
Longitud desnuda (cable principal)
10 mm
Par de apriete
1.7 Nm, Terminales de tornillo, cables principales
1 Nm, Terminales de tornillo, Cables de circuito de control

Especificaciones eléctricas

Frecuencia nominal (mín.)
50 Hz
Frecuencia nominal (máx.)
60 Hz
Corriente asignada de empleo (le)
0,4 A
Potencia asignada de empleo en AC-3, 220/230 V, 50 Hz
0.06 kW
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
0.09 kW
Tensión asignada de empleo (Ue) - mín.
690 V
Tensión nominal de funcionamiento (Ue) - máx.
690 V
Corriente nominal ininterrumpida (lu)
0.4 A

Clasificación de cortocircuito

Corriente de cortocircuito
60 kA DC, hasta 250 V DC, conductores principales
Corriente nominal de cortocircuito (protección de grupo)
corriente de fallo alta 50 kA, 600 V, Fusible, SCCR (UL/CSA) con 600 A, corriente de fallo alta 600 V, fusible, SCCR (UL/CSA)
corriente de fallo alta 50 kA, 600 V, CB, SCCR (UL/CSA) con 600 A, corriente de fallo alta 600 V, CB, SCCR (UL/CSA)
Corriente de cortocircuito nominal (tipo E)
50 kA, 600 Y/347 V, SCCR (UL/CSA)
65 kA, 240 V, SCCR (UL/CSA)
Accesorios necesarios BK25/3-PKZ0-E
65 kA, 480 Y/277 V, SCCR (UL/CSA)
Disparador de cortocircuito
6.2 A, Irm, rango de ajuste máx.
± 20 % de tolerancia, Bloqueos de disparo
Dispositivo base fijo 15,5 x Iu, Bloqueos de disparo
Poder asignado de corte en cortocircuito lcs a 400 V AC
150 kA
Poder asignado de corte en cortocircuito lcu a 400 V AC
150 kA
Poder asignado de corte en cortocircuito lcu a 440 V AC
150 kA
Poder asignado de corte en cortocircuito lcs a 440 V AC
150 kA
Poder asignado de corte en cortocircuito lcu a 500 V AC
150 kA
Poder asignado de corte en cortocircuito lcs a 500 V AC
150 kA
Poder asignado de corte en cortocircuito lcu a 690 V AC
150 kA
Poder asignado de corte en cortocircuito lcs a 690 V AC
150 kA

Bloque de disparo

Ajustes de corriente de disparo de sobrecarga - mín.
0.25 A
Ajustes de corriente de disparo de sobrecarga - mín.
0.4 A
Características de disparo
Disparador de sobrecarga: clase de disparo 10 A

Verificación del diseño

Disipación térmica del equipo, dependiente de la corriente Pvid
5.22 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
1.74 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0.4 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 072732 Interruptores de baja tensión (EC000074)
Característica Valor
Ajuste actual de liberación de sobrecarga (EF002336) 0.25 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 6.2 A
Con protección de sobrecarga térmica (EF006233) No
Sensible a fallo de fase (EF007400) Sí
Técnica de liberación (EF007007) Termomagnético
Tensión nominal de funcionamiento (EF001435) 690 V
Intensidad nominal permanente Iu (EF001389) 0.4 A
Potencia de funcionamiento nominal a 230 V CA-3 (EF007025) 0.06 kW
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0.09 kW
Pérdida de potencia (EF005387) 5.22 W
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Ejecución del elemento accionador (EF006976) Botón giratorio (mando)
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Con interruptor auxiliar integrado (EF001387) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA (EF007049) 150 kA
Grado de protección (IP) (EF005474) IP20
Altura (EF000040) 93 mm
Anchura (EF000008) 45 mm
Profundidad (EF000049) 76 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PKZM0-0,4 Y7-72732 072732 ES_265346.pdf 997 Kbytes PKZM0-0,4 Y7-72732 072732 ES_265346.pdf
