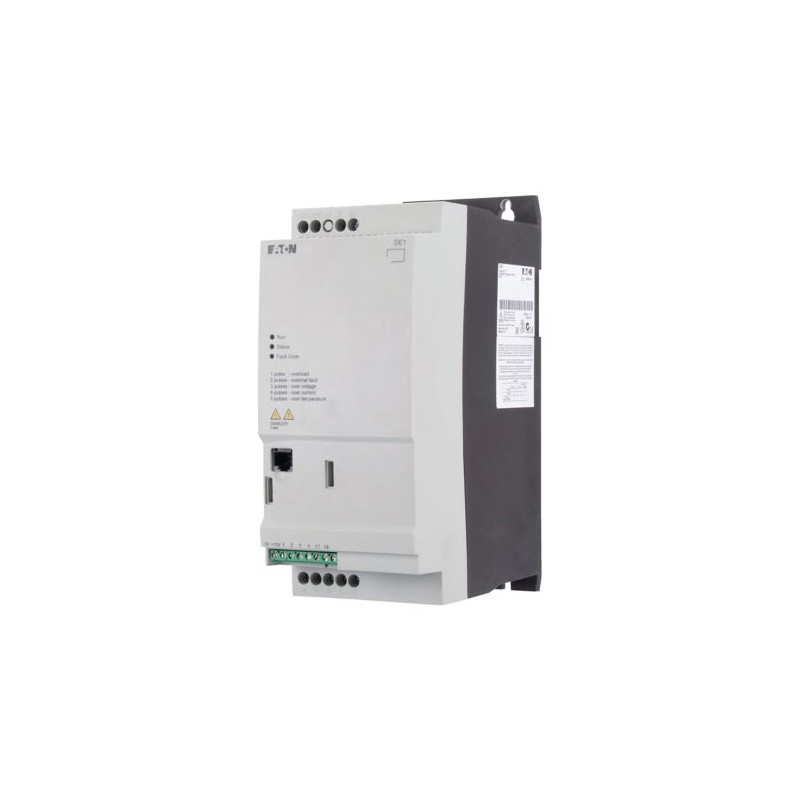

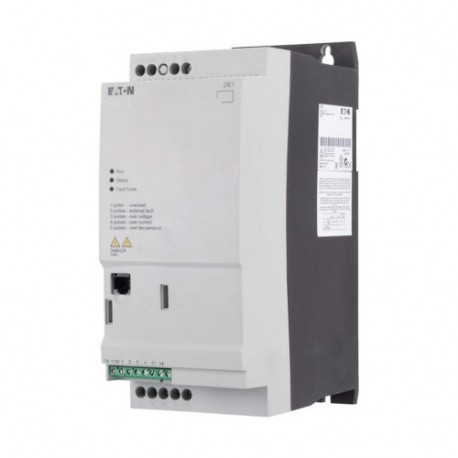

Normas
Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
CE, UL, cUL, RCM
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo %
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+60 °C
Temperatura ambiente
operación (150 % de sobrecarga); máx. +60 °C
Temperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
C2 ≤ 10 m
C3 ≤ 25 m m
Mecánica de resistencia a los golpes
15 (11 m/s, EN 60068-2-27) g
La vibración
EN 61800-5-1
Altitud
0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 2000 m m
Grado de Protección
IP20/NEMA 0
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Suministro deTensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
Siete
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
45 a 66 (± 0%) Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 30 segundos
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
7.5
Sección de potenciamax. corriente de arranque (Alta Carga) [IH]
200 %
Sección de potenciaNota acerca de max. corriente de arranque
para 1.875 segundos cada 600 segundos
Sección de potenciaTensión de salida Ve[UDos]
400 V CA, 3-fase
480 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 300 Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Dieciseis
ajustable 4 - 32 (audible) kHz
Sección de potenciaModo De Operación
U/f control
Control de velocidad con compensación de deslizamiento
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.025 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
5 Un
Sección de potenciaNota
Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
< 3.5 CA, < 10 mA DC
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Sección de potenciaTamaño de fotograma
FS2
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
a 400 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
2.2 kW
Motor alimentadorNota
en el 440 - 480 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
3 HP
Motor alimentadorLa potencia aparenteLa potencia aparente en el funcionamiento nominal 400 V [S]
3.46 kVA
Motor alimentadorLa potencia aparenteLa potencia aparente nominal de la operación de 480 V [S]
4.16 kVA
Motor alimentadorLa función de frenadoEstándar de par de frenado
max. 30 % MN
Motor alimentadorLa función de frenadoDC par de frenado
ajustable a 100 %
Tensión de referencia [Us]
10 V DC (máx. 0.2 mA) V
Entradas analógicas
1, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Entradas digitales
4, parametrizables, 10 - 30 V DC
Salidas de relé
1, N/S de contacto, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
OP-Bus (RS485)/Modbus RTU
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)IEC (Tipo B, gG), 150 %
FAZ-B16/3
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)UL Clase CC, J)
15 Un
El Cableado De Alimentación EléctricaContactor de red150 % de sobrecarga (CT/IH a 50 °C)
DILEM-...
El Cableado De Alimentación EléctricaContactor de red110 % de sobrecarga (VT/IL, a 40 °C)
DILM7-...
El Cableado De Alimentación EléctricaPrincipales choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LN3-010
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LM3-008
