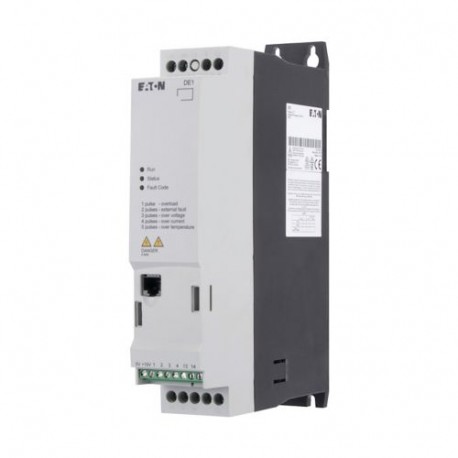

DE1-124D3FN-N20N 174330 EATON ELECTRIC Arrancador de Velocidad Variable Ent: 1 x 230 V Sal: 3 x 230 V 4.3A V..
DE1-124D3FN-N20N
174330
EATON-MOELLER
Arrancador de Velocidad Variable; Ent: 1 x 230 V; Sal: 3 x 230 V; 4.3A; V/f; Filtro EMC
Arrancador de Velocidad Variable Ent: 1 x 230 V Sal: 3 x 230 V 4.3A
Arrancador de velocidad variable, Tensión nominal de funcionamiento 230 V AC, 1 fase, Ie 4,3 A, 0,75 kW, 1 HP, Filtro de supresión de interferencias de radio
Interruptores de baja tensión > Convertidor de frecuencia el 1 kV
Convertidores de Frecuencia Power XL
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Velocidad Variable del motor de arranque, operación Nominal de voltaje de corriente ALTERNA de 230 V, 1 fase, es decir, 4.3 A, 0.75 kW, 1 HP, Radio supresión de interferencia de filtro
Velocidad Variable empezar, Parte del grupo de referencia (por ejemplo, DIL): DE1, voltaje de operación Nominal: Ue = 230 V AC, 1-fase, 240 V CA, monofásico, de la tensión de Salida con Vos: U2 = 230 V CA, 3-fase, 240 V CA, 3-fases, la tensión de Red (50/60Hz): límite superior normal (LSN = 200 (-10%) - 240 (+10%) V, corriente de operación Nominal de 150% de sobrecarga: Ie = 4.3 A, Nota: Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C, Nota: ciclo de Sobrecarga de 60 s cada 600 s, Asignado potencia del motor Nota: para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, ciclo de Sobrecarga de 60 s cada 600 s, a, 230 V, 50 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 0,75 kW, 150 % de Sobrecarga: IM = 3.2, Asignado potencia del motor Nota: 220 - 240 V, 60 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 1 HP, Asignado potencia del motor 150 % de Sobrecarga: IM = 3.2, Grado de Protección: IP20/NEMA 0/Interfaz de bus de campo (built-in): OP-Bus (RS485)/Modbus RTU, Equipado con: Radio supresión de interferencia de filtro, tamaño de Fotograma: FS1, Normas: Especificación de requisitos generales: IEC/EN 61800-2, requisitos de EMC: IEC/EN 61800-3, requisitos de Seguridad: IEC/EN 61800-5-1
Programa de entrega
Gama de productos
Velocidad Variable del motor de arranque
Parte del grupo de referencia (por ejemplo, DIL)
DE1
Tensión nominal [Ue]
Corriente ALTERNA de 230 V, 1 fase
240 V CA, monofásico
240 V CA, monofásico
Tensión de salida Ve[UDos]
230 V CA, 3-fase
240 V CA, 3-fase
240 V CA, 3-fase
Tensión de red (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
Corriente de operación nominal [Ie]
En el 150% de sobrecarga [Ie]
4.3 Una
Nota
Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C
Asignado potencia del motor
Nota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
La sobrecarga de ciclo para 60 s cada 600 s
Nota
a 230 V, 50 Hz
150 % De Sobrecarga [P]
0,75 kW
150 % De Sobrecarga [IM]
3.2
Nota
en 220 - 240 V, 60 Hz
150 % De Sobrecarga [P]
1 HP
150 % De Sobrecarga [IM]
3.2
Grado de Protección
IP20/NEMA 0
Interfaz de bus de campo (built-in)
OP-Bus (RS485)/Modbus RTU
Equipado con
Supresión de interferencias de Radio del filtro
Tamaño de fotograma
FS1
Conexión SmartWire-DT
sí
junto con DX-NET-SWD3 SmartWire DT módulo
junto con DX-NET-SWD3 SmartWire DT módulo
Datos técnicos
General
Normas
Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
CE, UL, cUL, RCM
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo %
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+60 °C
Temperatura ambiente
operación (con 150 % de sobrecarga); máx. +60 °C a f fPWM= 16 kHz sin reducción de potencia
Temperatura ambienteAlmacenamiento [ϑ]
-40 - +70 °C
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C1 (para emisiones conducidas sólo), C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
C1 ≤ 5 m
C2 ≤ 10 m
C3 ≤ 25 m m
C2 ≤ 10 m
C3 ≤ 25 m m
Mecánica de resistencia a los golpes
15 (11 m/s, EN 60068-2-27) g
La vibración
EN 61800-5-1
Altitud
0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 2000 m m
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 2000 m m
Grado de Protección
IP20/NEMA 0
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro deTensión nominal [Ue]
Corriente ALTERNA de 230 V, 1 fase
240 V CA, monofásico
240 V CA, monofásico
Suministro deTensión de red (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
11.3 Una
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
45 a 66 (± 0%) Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 30 segundos
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
6.45 Un
Sección de potenciamax. corriente de arranque (Alta Carga) [IH]
200 %
Sección de potenciaNota acerca de max. corriente de arranque
para 1.875 segundos cada 600 segundos
Sección de potenciaTensión de salida Ve[UDos]
230 V CA, 3-fase
240 V CA, 3-fase
240 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 300 Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Dieciseis
ajustable 4 - 32 (audible) kHz
ajustable 4 - 32 (audible) kHz
Sección de potenciaModo De Operación
U/f control
Control de velocidad con compensación de deslizamiento
Control de velocidad con compensación de deslizamiento
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.025 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
4.3 Una
Sección de potenciaNota
Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
< 3.5 CA, < 10 mA DC
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Sección de potenciaTamaño de fotograma
FS1
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
a 230 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
0,75 kW
Motor alimentadorNota
en 220 - 240 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
1 HP
Motor alimentadorLa potencia aparenteLa potencia aparente nominal de funcionamiento 230 V [S]
1.71 kVA
Motor alimentadorLa potencia aparenteLa potencia aparente nominal de operación de 240 V [S]
1.79 kVA
Motor alimentadorLa función de frenadoEstándar de par de frenado
max. 30 % MN
Motor alimentadorLa función de frenadoDC par de frenado
ajustable a 100 %
Sección de Control de
Tensión de referencia [Us]
10 V DC (máx. 0.2 mA) V
Entradas analógicas
1, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Entradas digitales
4, parametrizables, 10 - 30 V DC
Salidas de relé
1, N/S de contacto, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
OP-Bus (RS485)/Modbus RTU
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)IEC (Tipo B, gG), 150 %
FAZ-B16/1N
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)UL Clase CC, J)
15 Un
El Cableado De Alimentación EléctricaContactor de red150 % de sobrecarga (CT/IH a 50 °C)
DILEM-... + P1DILEM
El Cableado De Alimentación EléctricaContactor de red110 % de sobrecarga (VT/IL, a 40 °C)
DILM7-... + DILM12-XP1
El Cableado De Alimentación EléctricaPrincipales choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LN1-013
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LM3-005
La verificación del diseño según la norma IEC/EN 61439
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
4.3 Una
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
32 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-10 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kV ([email protected] [AKE177014])
La tensión de red
200 - 240 V
La frecuencia de la corriente
50/60 Hz
Número de fases de entrada
Uno
Número de fases de salida
Tres
Max. la frecuencia de salida
300 Hz
Max. la tensión de salida
250 V
Nominal de salida corriente I2N
4.3 Una
Max. salida en cuadrática de la carga nominal de la tensión de salida
0.5 kW
Max. salida en carga lineal en el voltaje de salida nominal
0.5 kW
Relación simétrica neto de la tolerancia de frecuencia
10 %
Relación simétrica neto tolerancia de tensión
10 %
Número de salidas analógicas
Cero
Número de entradas analógicas
Uno
Número de salidas digitales
Cero
Número de entradas digitales
Cuatro
Con unidad de control
No
Aplicación en el área industrial de la zona permitida
Sí
Aplicación en las doméstica y comercial de la zona permitida
Sí
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
Sí
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
Apoyar protocolo BACnet
No
El apoyo de protocolo para otros sistemas de bus
Sí
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces de otros
Cero
Con interfaz óptica
No
Con la conexión de la PC
Sí
Integrada de la resistencia a la ruptura
No
Operación de 4 cuadrantes posible
No
Tipo de convertidor
U converter
Grado de protección (IP)
IP20
Grado de protección (NEMA)
Otros
Altura
230 mm
Ancho
45 mm
Profundidad
168 mm
Aprobaciones
Normas De Producto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No.
E172143
UL Categoría de Control No.
LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
1~ 240 V de CA IEC: TN-S UL/CSA: "Y" (Sólidamente conectado a Tierra Wey)
Grado de Protección
IEC: IP20
Dimensiones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf | 9 Mbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
