DC1-34024FB-A20N 169496 EATON ELECTRIC PowerXL Drive Serie DC1 Ver más grande

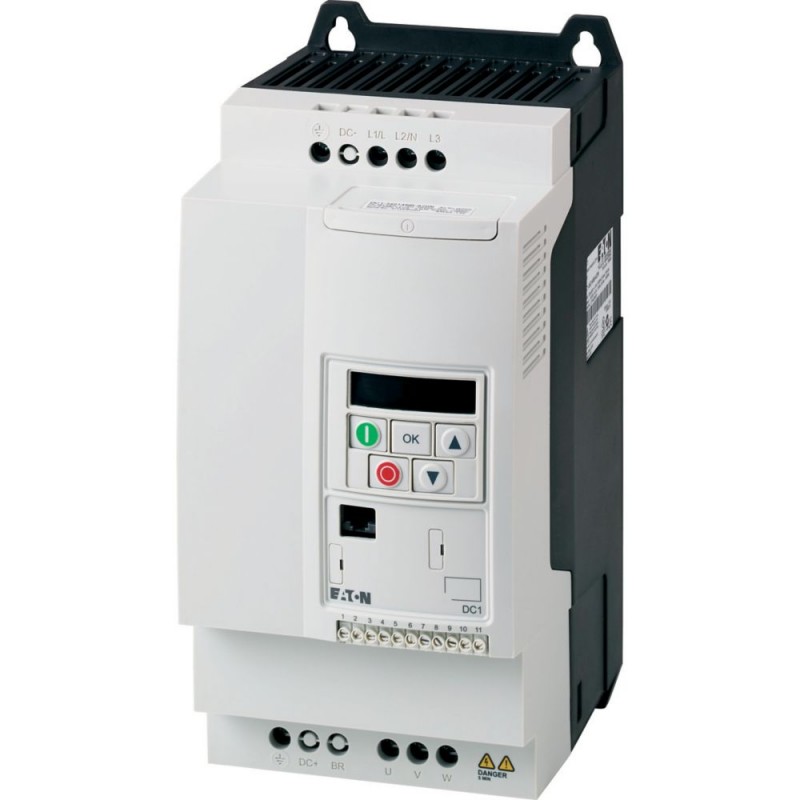

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DC1-34024FB-A20N 169496 EATON ELECTRIC PowerXL Drive Serie DC1

DC1-34024FB-A20N

169496

EATON-MOELLER

PowerXL Drive - Serie DC1

Más detalles


Convertidores de Frecuencia Power XL

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Entrega de programa
Gama de productos
 Unidades de frecuencia Variable
Parte del grupo de referencia (por ejemplo, DIL)
 DC1
Voltaje de operación nominal
 Ue 400 V CA, 3-fase
480 V CA, 3-fase
Tensión de salida Ve
 U2 400 V CA, 3-fase
480 V CA, 3-fase
Tensión de red (50/60Hz)
 ULN V 380 (-10%) - 480 (+10%)
Corriente de operación nominal
En el 150% de sobrecarga
 Yoe Un 24
Nota
 Corriente de operación nominal a una frecuencia de conmutación de 8 kHz y una temperatura del aire ambiente de +50 °C
Nota
 La sobrecarga de ciclo para 60 s cada 600 s
Asignado potencia del motor
Nota
 para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
 La sobrecarga de ciclo para 60 s cada 600 s
Nota
 a 400 V, 50 Hz
150 % de Sobrecarga
 P kW 11
150 % de Sobrecarga
 YoM Un 21.7
Nota
 en el 440 - 480 V, 60 Hz
150 % de Sobrecarga
 P HP 15
150 % de Sobrecarga
 YoM Un 21
Grado de Protección
 IP20/NEMA 0
Interfaz de bus de campo (built-in)
 OP-Bus (RS485)/RTU Modbus, CANopen®
Conexión al bus de campo (opcional)
 SmartWire-DT
Equipado con
 Supresión de interferencias de Radio del filtro
Freno chopper
7-pantalla digital de la asamblea
Tamaño de fotograma
 FS3
Conexión SmartWire-DT
 con SmartWire-DT módulo DX-NET-SWD3
Datos técnicos
General
Normas
 Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
 CE, UL, cUL, c-Tick, Ukr Sepro, EAC
La calidad de la producción
 RoHS, ISO 9001
Climáticas de corrección
 w % < 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo
Temperatura ambiente
operación (150 % de sobrecarga)
 °C -10 - +50
Almacenamiento
 ϑ °C -40 - +60
Nivel de interferencia de Radio
Interferencias de Radio de clase (EMC)
 C1, C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Medio ambiente (EMC)
 1º y 2º entornos
la máxima longitud del cable de motor
 Yo m

Posición de montaje
 Vertical
Altitud
 m 0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 4000 m
Grado de Protección
 IP20/NEMA 0
Protección contra los contactos directos
 BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro de
Voltaje de operación nominal
 Ue 400 V CA, 3-fase
480 V CA, 3-fase
Tensión de red (50/60Hz)
 ULN V 380 (-10%) - 480 (+10%)
Corriente de entrada (150% de sobrecarga)
 YoLN Un 24.7
Configuración del sistema
 CA sistemas de alimentación con toma de tierra del centro de punto
Frecuencia de alimentación
 fLN Hz 50/60
Rango de frecuencia
 fLN Hz 48 - 62
Interruptor de red-en la frecuencia de
 Máximo de una vez cada 30 segundos
Sección de potencia
La función
 Inversor de frecuencia interna de enlace de CC y el inversor IGBT
Corriente de sobrecarga (150% de sobrecarga)
 YoL Un 36
max. corriente de arranque (Alta Carga)
 YoH % 175
Nota acerca de max. corriente de arranque
 durante 2 segundos cada 20 segundos
Tensión de salida Ve
 U2 400 V CA, 3-fase
480 V CA, 3-fase
La Frecuencia De Salida
 f2 Hz 0 - 50/60 (max. 500)
Frecuencia de conmutación
 fPWM kHz 8
ajustable 4 - 24 (sonora)
Modo De Operación
 U/f control
Control de velocidad con compensación de deslizamiento
Resolución de frecuencia (valor de consigna)
 Δf Hz 0.1
Corriente de operación nominal
En el 150% de sobrecarga
 Yoe Un 24
Nota
 Corriente de operación nominal a una frecuencia de conmutación de 8 kHz y una temperatura del aire ambiente de +50 °C
La pérdida de potencia
La disipación de calor a la corriente de operación nominal
 PV W 297
La eficiencia
 % 97.3
Máxima corriente de fuga a tierra (PE) sin motor
 YoPE mA 2.49
Equipado con
 Supresión de interferencias de Radio del filtro
Freno chopper
7-pantalla digital de la asamblea
Tamaño de fotograma
 FS3
Motor alimentador
Nota
 para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
 La sobrecarga de ciclo para 60 s cada 600 s
Nota
 a 400 V, 50 Hz
150 % de Sobrecarga
 P kW 11
Nota
 en el 440 - 480 V, 60 Hz
150 % de Sobrecarga
 P HP 15
máxima admisible de la longitud del cable
 Yo m proyectó: 100
se tamiza, con motor de cierre: 200
no: 150
no, con motor de cierre: 300
La potencia aparente
La potencia aparente en el funcionamiento nominal de 400 V
 S kVA 16.63
La potencia aparente nominal de la operación de 480 V
 S kVA 19.95
La función de frenado
Estándar de par de frenado
 max. 30 % MN
DC par de frenado
 ajustable a 100 %
Par de frenado con resistencia de frenado externa
 Max. El 100% de la corriente de operación nominal yoecon resistencia de frenado externa
mínimo de la resistencia de frenado externa
 Rmin 47
Interruptor de umbral para la resistencia de frenado
 UDC V 780 V DC
Sección de Control de
Tensión de referencia
 Us V 10 V DC (máx. 10 mA)
Entradas analógicas
 2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Salidas analógicas
 1, parametrizables, 0 - 10 V
Entradas digitales
 4, parametrizables, max. 30 V DC
Salidas digitales
 1, parametrizables, 24 V DC
Salidas de relé
 1, parametrizables, N/a, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
 OP-Bus (RS485)/RTU Modbus, CANopen®
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación Eléctrica
IEC (Tipo B, gG), 150 %
 FAZ-B32/3
UL Clase CC, J)
 Un 35
150 % de sobrecarga (CT/IHa 50 °C)
 DX-LN3-025
Motor alimentador
150 % de sobrecarga (CT/IHa 50 °C)
 DX-LM3-035
150 % de sobrecarga (CT/IHa 50 °C)
 DX-SIN3-023
10 % factor del deber (DF)
 DX-BR047-3K1
De trabajo del 20% de los factores (DF)
 DX-BR047-5K1
El 40% del factor del deber (DF)
 DX-BR047-9K2
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor
 Yon Un 24
La disipación de calor por polo, dependiente de la corriente
 Pvid W 0
Equipamiento de la disipación de calor, dependiente de la corriente
 Pvid W 297
Estática de la disipación de calor, no dependiente de la corriente
 Pvs W 0
La disipación de calor de la capacidad
 Pdiss W 0
Temperatura ambiente de operación min.
 °C -10
Ambiente de funcionamiento temperatura máx.
 °C 50
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes
10.2.2 resistencia a la Corrosión
 Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
 Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
 Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
 Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
 Cumple con la norma de producto.
10.2.5 de Elevación
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
 Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
 Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
 No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
 Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
 Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento
10.9.2 de Potencia eléctricos de frecuencia de la fuerza
 Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
 Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
 Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
 El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
 Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
 El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kv ([email protected] [AKE177011])
La tensión de red
 V 380 - 480
La frecuencia de la corriente
 50/60 Hz
Número de fases de entrada
 3
Número de fases de salida
 3
Max. la frecuencia de salida
 Hz 500
Max. la tensión de salida
 V 400
La corriente de salida nominal I2N
 Un 24
Max. salida en cuadrática de la carga nominal de la tensión de salida
 kW 11
Max. salida en carga lineal en el voltaje de salida nominal
 kW 11
Con unidad de control
 Sí
Aplicación en el área industrial de la zona permitida
 Sí
Aplicación en las doméstica y comercial de la zona permitida
 Sí
Apoyo a protocolo TCP/IP
 No
El apoyo de protocolo de PROFIBUS
 No
El apoyo de protocolo para PUEDE
 Sí
El apoyo de protocolo para INTERBUS
 No
El apoyo de protocolo para ASI
 No
Apoyar protocolo KNX
 No
Apoyar el protocolo MODBUS
 Sí
El apoyo de protocolo de Datos para la Carretera
 No
El apoyo de protocolo para DeviceNet
 No
El apoyo de protocolo para SUCONET
 No
El apoyo de protocolo de LON
 No
Apoyar el protocolo PROFINET IO
 No
El apoyo de protocolo para PROFINET CBA
 No
El apoyo de protocolo para SERCOS
 No
Apoyar protocolo Foundation Fieldbus
 No
Apoyar el protocolo de EtherNet/IP
 No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
 No
El apoyo de protocolo para DeviceNet Safety
 No
El apoyo de protocolo para INTERBUS-Safety
 No
Apoyar protocolo PROFIsafe
 No
El apoyo de protocolo para SafetyBUS p
 No
El apoyo de protocolo para otros sistemas de bus
 No
Número de HW-interfaces Ethernet industrial
 0
Número de HW-interfaces PROFINET
 0
Número de HW-interfaces RS-232
 0
Número de HW-interfaces RS-422
 0
Número de HW-interfaces RS-485
 1
Número de HW-interfaces de serie TTY
 0
Número de HW-interfaces USB
 1
Número de HW-interfaces paralelo
 0
Número de HW-interfaces de otros
 0
Con interfaz óptica
 No
Con la conexión de la PC
 Sí
Integrada de la resistencia a la ruptura
 Sí
Operación de 4 cuadrantes posible
 No
Tipo de convertidor
 U converter
Grado de protección (IP)
 IP20
Altura
 mm 273
Ancho
 mm 131
Profundidad
 mm 175
Relación simétrica neto de la tolerancia de frecuencia
 % 5
Relación simétrica neto actual de tolerancia
 % 10
Aprobaciones
Normas De Producto UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No. E172143
UL Categoría de Control No. LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No. UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte No
Adecuado para Circuitos
Max. Clasificación De Voltaje 3~ 480 V CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey)
Grado de Protección IEC: IP20
Dimensiones
IL04020009Z DC1 unidades de frecuencia variable (FS1 - FS3, IP20)
>
>
>
>
>>

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
