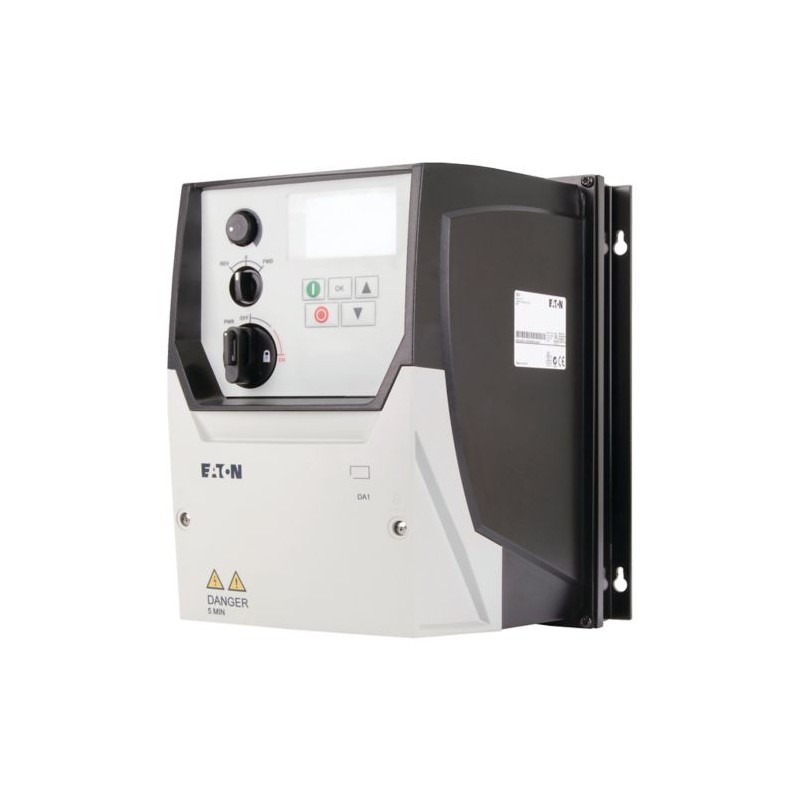

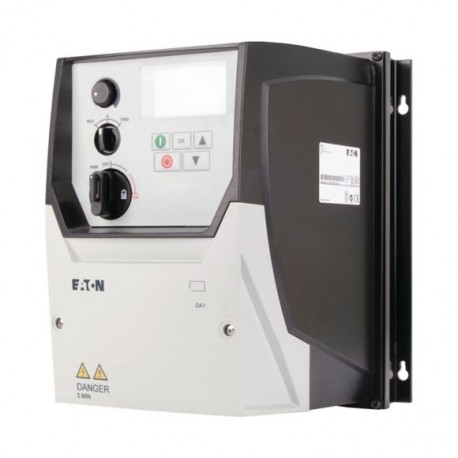

DA1-342D2FB-B6SC 169379 EATON MOELLER PowerXL Drive Serie DA1 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DA1-342D2FB-B6SC 169379 EATON MOELLER PowerXL Drive Serie DA1

DA1-342D2FB-B6SC

169379

EATON - MOELLER

Disponible

Envío el hoy

PowerXL Drive - Serie DA1

Más detalles


Convertidores de frecuencia M-MAX - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Programma di fornitura
Assortimento
  Convertitore di frequenza
Rilevatore tipo
  DA1
Tensione nominale d'impiego
Ue 400 V AC, trifase
480 V CA, trifase
Tensione di uscita una Ue
U2 400 V AC, trifase
480 V CA, trifase
Tensione di rete (50/60Hz)
ULNV380 (-10%) - 480 (+10%)
Corrente nominale d'impiego

por el 150 % sovraccarico
YoeUn2.2
Nota
  na de na
Nota
  Ciclo di sovraccarico por 60 s ogni 600 s
Potenza motor assegnata

Nota
  por normali motori asincroni en corrente trifase un quattro poli un ventilazione interna ed esterna con 1500 min-1de 50 Hz o 1800 min-1un 60 Hz
Nota
  Ciclo di sovraccarico por 60 s ogni 600 s
Nota
  a 400 V, 50 Hz
150 % sovraccarico
PkW0.75
150 % sovraccarico
YoMUn1.9
Nota
  una 440 - 480 V, 60 Hz
150 % sovraccarico
PHP1
150 % sovraccarico
YoMUn2.1
Grado di protezione
  IP66/NEMA 4X
Interfacce/bus di campo (incorporar)
  OP-Bus (RS485)/RTU Modbus, CANopen®
Collegamento bus di campo (opzionale)
  Ethernet IP
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
BACnet/IP
Equipaggiamento
  Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Pantalla OLED
Elementi di comando locali
Grandezza
  FS2
Collegamento un SmartWire-DT
  con módulo SmartWire-DT DX-NET-SWD2
Dati tecnici
Generalità
Conformidad con el decreto alle norme
  Requisiti generali: IEC/EN 61800-2
Requisiti EMC: IEC/EN 61800-3
Requisiti di sicurezza: IEC/EN 61800-5-1
Certificazioni
  CE, UL, cUL, c-Tick, Ukr Sepro, EAC
Qualità di fabbricazione
  RoHS, ISO 9001
Idoneità ai climi
na de naw%< 95 %, umidità relativa media (HR), la senza condensa, no corrosiva
Temperatura ambiente

Funzionamento (150 % sovraccarico)
na de na°C-10 - +40
Stoccaggio
na de na°C-40 - +60
Grado di radiodisturbo

Classe di radiodisturbo (EMC)
  C1, C2, C3; dipendente dalla lunghezza del cavo motor, del cavo di collegamento e dell'ambiente. Eventualmente sono necesaria filtri soppressori radiodisturbi esterni (opzione).
Ambiente (EMC)
  1° e 2° ambiente
lunghezza massima linea motor
YomC1 ≤ 1 m
na de na
na de na
Posizione di montaggio
  verticale
Altitudine
 mm0 - 1000 de la ub NN
oltre 1000 m con declassamento dell'1% ogni 100 m
max. 4000 m
Grado di protezione
  IP66/NEMA 4X
Protezione contro contatti accidentali
  BGV A3 (VBG4, protezione dal en estrecha colaboración con le dita e con le mani)
Circuito principale
Alimentazione

Tensione nominale d'impiego
Ue 400 V AC, trifase
480 V CA, trifase
Tensione di rete (50/60Hz)
ULNV380 (-10%) - 480 (+10%)
Corrente di ingresso (150 % sovraccarico)
YoLNUn2.4
Tipo di rete
  Reti en AC con punto central messo una terra
Frequenza di rete
fLNHz50/60
Campo di frequenza
fLNHz48 - 62
Frequenza d'inserzione della rete
  massimo una ogni volta 30 secondi
Stadio di potenza

Funzione
  Convertitori di frequenza con circuito intermedio de un tensione continua e invertitore IGBT
Corrente di sovraccarico (150 % sovraccarico)
YoLUn3.3
max. corrente di avviamento (Alta Carga)
YoH%200
Nota sulla max. corrente di avviamento
  por 4 secondi ogni 40 secondi
Tensione di uscita una Ue
U2 400 V AC, trifase
480 V CA, trifase
Frequenza di uscita
f2Hz0 - 50/60 (max. 500)
Di Frequenza ripetizione dell'impulso
fPWMkHz8
regolabile 4 - 32 (percepibile)
Modalità operativa
  Comando U/f
Controllo velocità con compensazione slittamento
Regulación del vettoriale senza sensori (SLV)
opcional: regulación del vettoriale con ritorno (CLV)
Discriminazione en frequenza (valore di riferimento)
na de naHz0.1
Corrente nominale d'impiego

por el 150 % sovraccarico
YoeUn2.2
Nota
  Corrente nominale d'impiego con una frequenza di commutazione di 8 kHz ed una temperatura ambiente di +40 ℃
Dissipazione

Dissipazione con corrente nominale d'impiego
PVWQue 63,75
Grado di rendimento
na de na%91.5
Massima corrente passante verso terra (PE) senza motor
YoPEmA4.65
Equipaggiamento
  Filtro soppressore radiodisturbi
Chopper frenatura
Protezione scheda elettronica aggiuntiva
Pantalla OLED
Elementi di comando locali
Funzione di sicurezza
  STO (Safe Torque Off, SIL1, PLc Cat 1)
Grandezza
  FS2
Utenza motor

Nota
  por normali motori asincroni en corrente trifase un quattro poli un ventilazione interna ed esterna con 1500 min-1de 50 Hz o 1800 min-1un 60 Hz
Nota
  Ciclo di sovraccarico por 60 s ogni 600 s
Nota
  a 400 V, 50 Hz
150 % sovraccarico
PkW0.75
Nota
  una 440 - 480 V, 60 Hz
150 % sovraccarico
PHP1
di lunghezza linea massima ammissibile
Yomschermata: 100
schermata, con bobina motor: 200
no schermata: 150
no schermata, con bobina motor: 300
Potenza apparente dell' avvolgimento supplementare

Potenza apparente con esercizio nominale 400 V
Contatto NAkVA1.52
Potenza apparente con esercizio nominale 480 V
Contatto NAkVA1.83
Funzione frenante

Coppia frenante estándar
  max. 30 % MN
Coppia frenante frenatura una corrente continua
  regolabile fino al 100%
Coppia frenante con reostato di frenatura esterno
  max. 100% della corrente nominale d'impiego yoecon reostato di frenatura esterno
Reostato di frenatura esterno minimo
Rminna de na400
Soglia di inserzione per il transistor di frenatura
UDCV780 V DC
Porta di comando
alimentazione esterna della tensione di comando
UcV24 V DC (máx. 100 mA)
Tensione di riferimento
UsV10 V DC (máx. 10 mA)
Ingressi analogici
  2, parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA
Uscite analogiche
  2, parametrizzabile, 0 - 10 V, 0/4 - 20 mA
Ingressi digitali
  3, parametrizzabile, max. 30 V CC, máx. 5 con ingressi analogici no parametrizzati
Uscite digitali
  2, parametrizzabile, 24 V DC
Uscita un relè
  2, parametrizzabile, 1 contatto NA e 1 contatto di scambio, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfacce/bus di campo (incorporar)
  OP-Bus (RS485)/RTU Modbus, CANopen®
Organi di manovra protezione e associati
Collegamento alla rete

IEC (tipo B, gG), 150 %
  FAZ-B6/3
UL (Classe CC oppure J)
 Un6
150 % sovraccarico (CT/IH por el 50 °C)
  DX-LN3-004
Utenza motor

150 % sovraccarico (CT/IH por el 50 °C)
  DX-LM3-005
150 % sovraccarico (CT/IH por el 50 °C)
  DX-SIN3-004
10 % durata di inserzione
  DX-BR400-0K4
20 % durata di inserzione
  DX-BR400-0K4
Verifiche progetto di secondo IEC/EN 61439(mostra caratteristiche)(nascondi caratteristiche)
Dati tecnici por verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione
YonUn2.2
Dissipazione por el polo, en la funzione della corrente
PvidW0
Dissipazione dell'apparecchio, en funzione della corrente
PvidWQue 63,75
Dissipazione statica, indipendente dalla corrente
PvsW0
Potere di dissipazione
PveW0
Temperatura ambiente di servizio min.
 °C-10
Temperatura ambiente di servizio max.
 °C40
Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti

10.2.2 Resistenza alla corrosione
  Yo requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
  Yo requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti un livelli di calore normale
  Yo requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti un livelli di calore straordinari
  Yo requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza todos los'irradiazione UV
  Yo requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
  No pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d''urto
  No pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
  Yo requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
  No pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aérea e superficiale
  Yo requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
  No pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
  No pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti por conduttori introdotti dall'esterno
  Rientra nella responsabilità del costruttore del quadro elettrico.
na de na

10.9.2 Rigidità dielettrica un frequenza di rete
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta un impulso
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri en materiale isolante
  Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
  Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
  Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
  Por l'apparecchio me requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0(mostra caratteristiche)(nascondi caratteristiche)
De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
La tensión de red
 V380 - 480
La frecuencia de la corriente
  50/60 Hz
Número de fases de entrada
  3
Número de fases de salida
  3
Max. la frecuencia de salida
 Hz500
Max. la tensión de salida
 V400
La corriente de salida nominal I2N
 Un2.2
Max. salida en cuadrática de la carga nominal de la tensión de salida
 kW0.75
Max. salida en carga lineal en el voltaje de salida nominal
 kW0.75
Con unidad de control

Aplicación en el área industrial de la zona permitida

Aplicación en las doméstica y comercial de la zona permitida

Apoyo a protocolo TCP/IP
  No
El apoyo de protocolo de PROFIBUS

El apoyo de protocolo para PUEDE

El apoyo de protocolo para INTERBUS
  No
El apoyo de protocolo para ASI
  No
Apoyar protocolo KNX
  No
Apoyar el protocolo MODBUS

El apoyo de protocolo de Datos para la Carretera
  No
El apoyo de protocolo para DeviceNet
  No
El apoyo de protocolo para SUCONET
  No
El apoyo de protocolo de LON
  No
Apoyar el protocolo PROFINET IO

El apoyo de protocolo para PROFINET CBA
  No
El apoyo de protocolo para SERCOS
  No
Apoyar protocolo Foundation Fieldbus
  No
Apoyar el protocolo de EtherNet/IP

Apoyar el protocolo de Seguridad as-Interface en el Trabajo
  No
El apoyo de protocolo para DeviceNet Safety
  No
El apoyo de protocolo para INTERBUS-Safety
  No
Apoyar protocolo PROFIsafe
  No
El apoyo de protocolo para SafetyBUS p
  No
El apoyo de protocolo para otros sistemas de bus
  No
Número de HW-interfaces Ethernet industrial
  0
Número de HW-interfaces PROFINET
  0
Número de HW-interfaces RS-232
  0
Número de HW-interfaces RS-422
  0
Número de HW-interfaces RS-485
  1
Número de HW-interfaces de serie TTY
  0
Número de HW-interfaces USB
  1
Número de HW-interfaces paralelo
  0
Número de HW-interfaces de otros
  0
Con interfaz óptica
  No
Con la conexión de la PC

Integrada de la resistencia a la ruptura

Operación de 4 cuadrantes posible
  No
Tipo de convertidor
  U converter
Grado de protección (IP)
  IP66
Altura
 mm231
Ancho
 mm107
Profundidad
 mm186
Relación simétrica neto de la tolerancia de frecuencia
 %5
Relación simétrica neto actual de tolerancia
 %10
Approvazioni
Normas De Producto  UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No.  E172143
UL Categoría de Control No.  LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No.  UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación  En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte  No
Adecuado para  Circuitos
Max. Clasificación De Voltaje  3~ 480 V CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey)
Grado de Protección  IEC: IP66
Dimensioni
>
Dati CAD
>Dati CAD specifici del prodotto
>Anteprima 3D

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-PowerXL Drive - Serie DA1 - EATON - DA1-342D2FB-B6SC - 169379 English 213 Kbytes pdf-PowerXL Drive - Serie DA1 - EATON - DA1-342D2FB-B6SC - 169379

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
