DA1-34180FB-B55C 169403 Y7-169403 EATON ELECTRIC Convertidor de Frecuencia Ent: 3 x 400 V Sal: 3 x 400 V 180.. Ver más grande

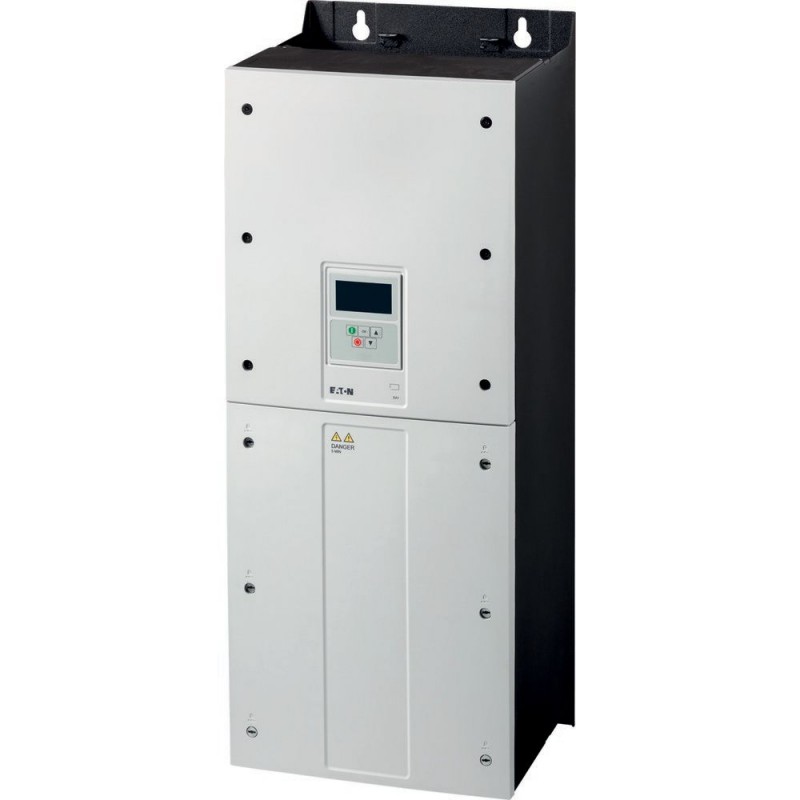

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DA1-34180FB-B55C 169403 Y7-169403 EATON ELECTRIC Convertidor de Frecuencia Ent: 3 x 400 V Sal: 3 x 400 V 180..

DA1-34180FB-B55C

169403

Y7-169403

EATON-MOELLER

Convertidor de Frecuencia, Ent: 3 x 400 V, Sal: 3 x 400 V, 180 A, 90 kW,

Eaton DA1 Variable frequency drive, 400 V AC, 3-phase, 180 A, 90 kW, IP55/NEMA 12, Radio interference suppression filter, OLED display, DC link choke

Variador de frecuencia, Referencia de grupo de piezas (p. ej., DIL): DA1, Tensión nominal de funcionamiento: Ue = 400 V CA, 3fase, 480 V CA, 3fásica, Tensión de salida con Ve: U2 = 400 V CA, 3fásica, 480 V CA, trifásica, Tensión de red (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Corriente nominal de funcionamiento Con una sobrecarga del 150%: Ie = 180 A, Nota: Corriente nominal de funcionamiento a una frecuencia de funcionamiento de 4 kHz y una temperatura del aire ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s cada 600 s, Potencia nominal del motor asignada Nota: para motores asíncronos trifásicos de 4 polos, con ventilación interna y externa normal con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo de sobrecarga de 60 s cada 600 s, a 400 V, 50 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 90 kW, 150 % Sobrecarga: IM = 161 A, Potencia nominal del motor asignada Nota: a 440 - 480 V, 60 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 125 CV, Potencia nominal asignada del motor 150 % Sobrecarga: IM = 180 A, Grado de protección: IP55/NEMA 12, Interfaz/bus de campo (incorporado): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexión de bus de campo (opcional): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Equipado con: Filtro de supresión de interferencias de radio, Chopper de freno, Protección adicional para PCB, Pantalla OLED, Estrangulador de enlace de CC, Tamaño de trama: FS6 , Normas: Especificación para requisitos generales: IEC/EN 61800-2, Requisitos de EMC: IEC/EN 61800-3, Requisitos de seguridad: IEC/EN 61800-5-1

Más detalles


Componentes industriales de baja tensión > Convertidor de frecuencia de menos de 1 kV

Convertidores de Frecuencia Power XL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $7,726.73
Precio unitario: $7,726.73
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton DA1 Variable frequency drive
Catalog Number
169403
EAN
4015081660445
Product Length/Depth
313.5 mm
Product Height
865 mm
Product Width
330 mm
Product Weight
50 kg
Certifications
CE
UL 508C
RCM
RoHS, ISO 9001
DNV
UL report applies to both US and Canada
CSA-C22.2 No. 14
CUL
IEC/EN 61800-3
EAC
Certified by UL for use in Canada
IEC/EN61800-3
Safety: EN 61800-5-1: 2003
UkrSEPRO
UL File No.: E172143
UL
IEC/EN61800-5
Specification for general requirements: IEC/EN 61800-2
UL Category Control No.: NMMS, NMMS7
Catalog Notes
The brake resistors are assigned based on the maximum rated power of the variable frequency drive. Additional brake resistors and designs (e.g. different duty cycles) are available upon request.
Model Code
DA1-34180FB-B55C

General

Cable length
C2 ≤ 5 m, Radio interference level, maximum motor cable length
200 m, screened, with motor choke, maximum permissible, Motor feeder
300 m, unscreened, with motor choke, maximum permissible, Motor feeder
C3 ≤ 25 m, Radio interference level, maximum motor cable length
100 m, screened, maximum permissible, Motor feeder
150 m, unscreened, maximum permissible, Motor feeder
Communication interface
SmartWire-DT, optional
CANopen®, built in
Ethernet IP, optional
DeviceNet, optional
PROFIBUS, optional
PROFINET, optional
OP-Bus (RS485), built in
EtherCAT, optional
Modbus-TCP, optional
Modbus RTU, built in
Connection to SmartWire-DT
Yes
In conjunction with DX-NET-SWD1 SmartWire DT module
Degree of protection
NEMA 12
IP55
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Fitted with:
DC link choke
Additional PCB protection
Internal DC link
Control unit
Brake chopper
Breaking resistance
OLED display
Radio interference suppression filter
PC connection
IGBT inverter
Frame size
FS6
Functions
4-quadrant operation possible
Mounting position
Vertical
Product Category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Protocol
Other bus systems
PROFINET IO
CAN
EtherNet/IP
DeviceNet
MODBUS
PROFIBUS
TCP/IP
Safety function/level
STO (Safe Torque Off, SIL2, PLc Cat 2)
Suitable for
Branch circuits, (UL/CSA)
Radio interference class
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments

Climatic environmental conditions

Altitude
Above 1000 m with 1 % derating per 100 m
Max. 1000 m
Max. 4000 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
40 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient operating temperature at 150% overload - max
40 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
60 °C
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion

Main circuit

Efficiency
98 % (η)
Heat dissipation at current/speed
1028 W at 50% current and 0% speed
1028 W at 50% current and 50% speed
1176 W at 50% current and 90% speed
1828 W at 100% current and 0% speed
2168 W at 100% current and 50% speed
2177 W at 100% current and 90% speed
572 W at 25% current and 0% speed
572 W at 25% current and 50% speed
Input current ILN at 150% overload
192.1 A
Leakage current at ground IPE - max
2.68 mA
Mains switch-on frequency
Maximum of one time every 30 seconds
Mains voltage - min
380 V
Mains voltage - max
480 V
Operating mode
Sensorless vector control (SLV)
Speed control with slip compensation
U/f control
Optional: Vector control with feedback (CLV)
Output frequency - min
0 Hz
Output frequency - max
500 Hz
Output voltage (U2)
400 V AC, 3-phase
480 V AC, 3-phase
Overload current IL at 150% overload
270 A
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
48 Hz
Rated frequency - max
62 Hz
Rated operational current (Ie) at 150% overload
180 A
Rated operational power at 380/400 V, 50 Hz, 3-phase
90 kW
Rated operational voltage
400 V AC, 3-phase
480 V AC, 3-phase
Resolution
0.1 Hz (Frequency resolution, setpoint value)
Short-circuit protection rating
250 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Starting current - max
200 %, IH, max. starting current (High Overload), for 4 seconds every 40 seconds, Power section
Supply frequency
50/60 Hz
Switching frequency
4 kHz, 4 - 8 kHz adjustable (audible), fPWM, Power section, Main circuit
System configuration type
AC supply systems with earthed center point
Voltage rating - max
480 VAC

Motor rating

Assigned motor current IM at 400 V, 50 Hz, 150% overload
161 A
Assigned motor current IM at 440 - 480 V, 60 Hz, 150% overload
180 A
Assigned motor power at 460/480 V, 60 Hz, 3-phase
125 HP

Apparent power

Apparent power at 400 V
124.71 kVA
Apparent power at 480 V
149.65 kVA

Braking function

Braking resistance
6 Ω
Braking torque
Max. 30 % MN, Standard - Main circuit
Max. 100 % of rated operational current Ie, variable, DC - Main circuit
Max. 100 % of rated operational current Ie with external braking resistor - Main circuit
Switch-on threshold for the braking transistor
780 VDC

Control circuit

Number of inputs (analog)
2
Number of inputs (digital)
5
Number of outputs (analog)
2
Number of outputs (digital)
2
Number of relay outputs
2 (parameterizable, 1 N/O and 1 changeover contact, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Rated control voltage (Uc)
24 V DC (external, max. 100 mA)

Design verification

Equipment heat dissipation, current-dependent Pvid
1800 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
180 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 169403 Interruptores de baja tensión (EC001857)
Característica Valor
Tensión de red (EF006780) 380 V
Frecuencia de la red (EF006783) 50/60 Hz
Número de fases de entrada (EF007117) 3
Número de salidas de fase (EF006998) 3
Frecuencia máxima de salida (EF007350) 500 Hz
Tensión de salida máx. (EF009560) 500 V
Corriente de salida nominal I2N (EF009561) 180 A
Potencia cuadrática máxima entregada. Carga a la tensión nominal de entrada (EF007366) 90 kW
Potencia de salida máxima en carga lineal a tensión de salida nominal (EF007364) 90 kW
Consumo de energía (EF000346) 1800 W
Tolerancia de frecuencia de potencia simétrica relativa (EF007454) 10 %
Tolerancia de tensión de red simétrica relativa (EF007453) 10 %
Número de salidas analógicas (EF001995) 2
Número de entradas analógicas (EF001994) 2
Número de salidas digitales (EF001993) 2
Número de entradas digitales (EF001992) 5
Con unidad de control (EF001538) Sí
Uso en el sector industrial permitido (EF007294) Sí
Uso permitido en zonas residenciales y comerciales (EF007295) Sí
Soporta el protocolo TCP/IP (EF003050) Sí
Soporta el protocolo PROFIBUS (EF003052) Sí
Soporta el protocolo CAN (EF003053) Sí
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) Sí
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) Sí
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) Sí
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) Sí
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta protocolo para BACnet (EF011944) No
Soporta el protocolo para otros sistemas bus (EF003062) Sí
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 1
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) No
Con conexión a PC (EF006107) Sí
Resistencia de frenado integrada (EF007293) Sí
Operación de 4 cuadrantes posible (EF006803) Sí
Tipo de convertidor (EF006978) Convertidor U
Grado de protección (IP) (EF005474) IP55
Grado de protección (NEMA) (EF011959) 12
Altura (EF000040) 865 mm
Anchura (EF000008) 330 mm
Profundidad (EF000049) 313.5 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
