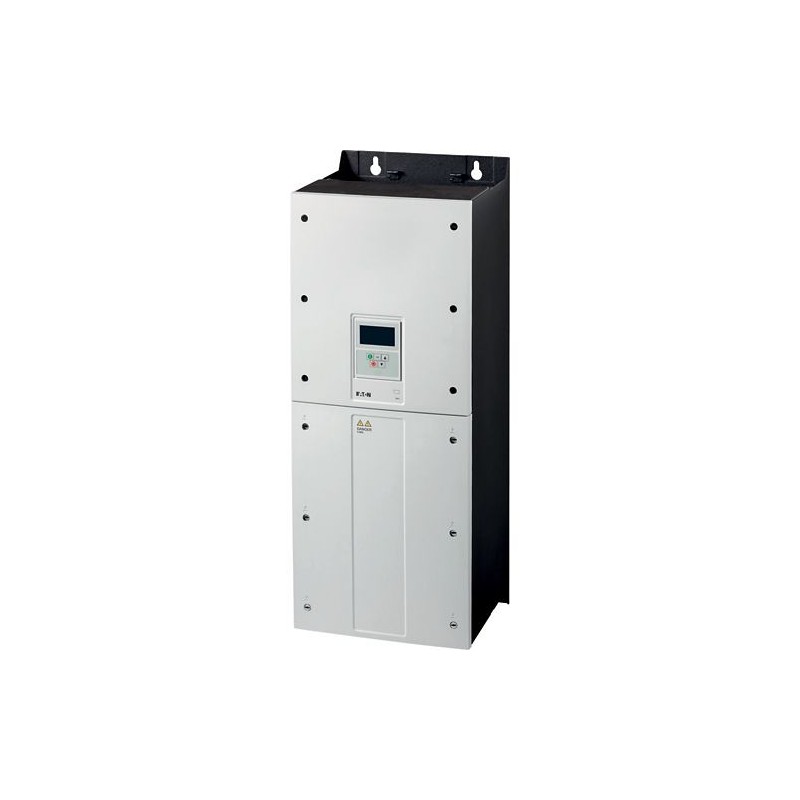

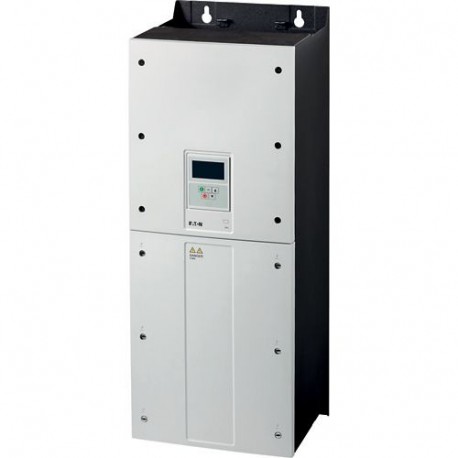

DA1-32180FB-B55C 169373 EATON MOELLER PowerXL Drive Serie DA1 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DA1-32180FB-B55C 169373 EATON MOELLER PowerXL Drive Serie DA1

DA1-32180FB-B55C

169373

EATON - MOELLER

Disponible

Envío el hoy

PowerXL Drive - Serie DA1

Más detalles


Convertidores de frecuencia M-MAX - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Productos relacionados

Más Información



Entrega de programa
Gama de productos
  Unidades de frecuencia Variable
Parte del grupo de referencia (por ejemplo, DIL)
  DA1
Voltaje de operación nominal
Ue 230 V CA, 3-fase
240 V CA, 3-fase
Tensión de salida Ve
U2 230 V CA, 3-fase
240 V CA, 3-fase
Tensión de red (50/60Hz)
ULNV200 (-10%) - 240 (+10%)
Corriente de operación nominal

En el 150% de sobrecarga
YoeUn180
Nota
  Corriente de operación nominal en un operativo de frecuencia de 4 kHz y una temperatura del aire ambiente de +40 °C
Nota
  La sobrecarga de ciclo para 60 s cada 600 s
Asignado potencia del motor

Nota
  para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
  La sobrecarga de ciclo para 60 s cada 600 s
Nota
  a 230 V, 50 Hz
150 % de Sobrecarga
PkW55
150 % de Sobrecarga
YoMUn173
Nota
  en 220 - 240 V, 60 Hz
150 % de Sobrecarga
PHP60
Nota
  Alternativamente: asignación de salida del motor de 45 kW (230 V) con 141-Una corriente nominal del motor
150 % de Sobrecarga
YoMUn154
Grado de Protección
  IP55/NEMA 12
Interfaz de bus de campo (built-in)
  OP-Bus (RS485)/RTU Modbus, CANopen®
Conexión al bus de campo (opcional)
  Ethernet IP
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
BACnet/IP
Equipado con
  Supresión de interferencias de Radio del filtro
Freno chopper
Adicionales de protección del PWB
Pantalla OLED
Enlace de CC choke
Tamaño de fotograma
  FS6
Conexión SmartWire-DT
  con SmartWire-DT módulo DX-NET-SWD2
Datos técnicos
General
Normas
  Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
  CE, UL, cUL, c-Tick, Ukr Sepro, EAC
La calidad de la producción
  RoHS, ISO 9001
Climáticas de corrección
na de naw%< 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo
Temperatura ambiente

operación (150 % de sobrecarga)
na de na°C-10 - +40
Almacenamiento
na de na°C-40 - +60
Nivel de interferencia de Radio

Interferencias de Radio de clase (EMC)
  C1, C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Medio ambiente (EMC)
  1º y 2º entornos
la máxima longitud del cable de motor
Yomna de na
na de na
na de na
Posición de montaje
  Vertical
Altitud
 m0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 4000 m
Grado de Protección
  IP55/NEMA 12
Protección contra los contactos directos
  BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro de

Voltaje de operación nominal
Ue 230 V CA, 3-fase
240 V CA, 3-fase
Tensión de red (50/60Hz)
ULNV200 (-10%) - 240 (+10%)
Corriente de entrada (150% de sobrecarga)
YoLNUn183.8
Configuración del sistema
  CA sistemas de alimentación con toma de tierra del centro de punto
Frecuencia de alimentación
fLNHz50/60
Rango de frecuencia
fLNHz48 - 62
Interruptor de red-en la frecuencia de
  Máximo de una vez cada 30 segundos
Sección de potencia

La función
  La unidad de frecuencia Variable interna de enlace de CC, DC vínculo ahogo y el inversor IGBT
Corriente de sobrecarga (150% de sobrecarga)
YoLUn270
max. corriente de arranque (Alta Carga)
YoH%200
Nota acerca de max. corriente de arranque
  durante 4 segundos cada 40 segundos
Tensión de salida Ve
U2 230 V CA, 3-fase
240 V CA, 3-fase
La Frecuencia De Salida
f2Hz0 - 50/60 (max. 250)
Frecuencia de conmutación
fPWMkHz4
ajustable de 4 - 8 (sonora)
Modo De Operación
  U/f control
Control de velocidad con compensación de deslizamiento
control vectorial sensorless (SLV)
opcional: control Vectorial con realimentación (CLV)
Resolución de frecuencia (valor de consigna)
na de naHz0.1
Corriente de operación nominal

En el 150% de sobrecarga
YoeUn180
Nota
  Corriente de operación nominal en un operativo de frecuencia de 4 kHz y una temperatura del aire ambiente de +40 °C
La pérdida de potencia

La disipación de calor a la corriente de operación nominal
PVW945
La eficiencia
na de na%97.9
Máxima corriente de fuga a tierra (PE) sin motor
YoPEmA1.54
Equipado con
  Supresión de interferencias de Radio del filtro
Freno chopper
Adicionales de protección del PWB
Pantalla OLED
Enlace de CC choke
Función de seguridad
  STO (Safe Torque Off, SIL1, PLc Cat 1)
Tamaño de fotograma
  FS6
Motor alimentador

Nota
  para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
  La sobrecarga de ciclo para 60 s cada 600 s
Nota
  a 230 V, 50 Hz
150 % de Sobrecarga
PkW55
Nota
  en 220 - 240 V, 60 Hz
150 % de Sobrecarga
PHP60
Nota
  Alternativamente: asignación de salida del motor de 45 kW (230 V) con 141-Una corriente nominal del motor
máxima admisible de la longitud del cable
Yomproyectó: 100
se tamiza, con motor de cierre: 200
no: 150
no, con motor de cierre: 300
La potencia aparente

La potencia aparente nominal de funcionamiento 230 V
SkVA71.71
La potencia aparente nominal de operación de 240 V
SkVA74.82
La función de frenado

Estándar de par de frenado
  max. 30 % MN
DC par de frenado
  ajustable a 100 %
Par de frenado con resistencia de frenado externa
  Max. El 100% de la corriente de operación nominal yoecon resistencia de frenado externa
mínimo de la resistencia de frenado externa
Rminna de na6
Interruptor de umbral para la resistencia de frenado
UDCV390 V DC
Sección de Control de
El control externo de tensión
UcV24 V DC (máx. 100 mA)
Tensión de referencia
UsV10 V DC (máx. 10 mA)
Entradas analógicas
  2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Salidas analógicas
  2, parametrizables, 0 - 10 V, 0/4 - 20 mA
Entradas digitales
  3, común, máx. 30 v cc, máx. 5 para no parametrizado entradas analógicas
Salidas digitales
  2, parametrizables, 24 V DC
Salidas de relé
  2, parametrizables, 1 N/S y 1 contacto de conmutación, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
  OP-Bus (RS485)/RTU Modbus, CANopen®
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación Eléctrica

IEC (Tipo B, gG), 150 %
  NZMC2-S200
UL Clase CC, J)
 Un200
150 % de sobrecarga (CT/IH a 50 °C)
  DX-LN3-200
Motor alimentador

150 % de sobrecarga (CT/IH a 50 °C)
  DX-LM3-180
150 % de sobrecarga (CT/IH a 50 °C)
  DX-SIN3-180
10 % factor del deber (DF)
  DX-BR006-5K1
De trabajo del 20% de los factores (DF)
  DX-BR006-9K2
La verificación del diseño según la norma IEC/EN 61439(Mostrar características)(Ocultar).
Datos técnicos para la verificación del diseño

Corriente de operación nominal especificada en la disipación de calor
YonUn180
La disipación de calor por polo, dependiente de la corriente
PvidW0
Equipamiento de la disipación de calor, dependiente de la corriente
PvidW945
Estática de la disipación de calor, no dependiente de la corriente
PvsW0
La disipación de calor de la capacidad
PdissW0
Temperatura ambiente de operación min.
 °C-10
Ambiente de funcionamiento temperatura máx.
 °C40
IEC/EN 61439 de verificación de diseño

10.2 Resistencia de los materiales y partes

10.2.2 resistencia a la Corrosión
  Cumple con la norma de producto.
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
  Cumple con la norma de producto.
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
  Cumple con la norma de producto.
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
  Cumple con la norma de producto.
10.2.4 Resistencia a los ultra-violeta (UV)
  Cumple con la norma de producto.
10.2.5 de Elevación
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.6 impacto Mecánico
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2.7 Inscripciones
  Cumple con la norma de producto.
10.3 Grado de protección de las ASAMBLEAS
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
  Cumple con la norma de producto.
10.5 Protección contra descargas eléctricas
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
  No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
  Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
  Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento

10.9.2 de Potencia eléctricos de frecuencia de la fuerza
  Es el panel del generador de la responsabilidad.
10.9.3 tensión soportada de Impulso
  Es el panel del generador de la responsabilidad.
10.9.4 Pruebas de cajas de material aislante
  Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
  El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
  Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
  El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 6.0(Mostrar características)(Ocultar).
De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kv ([email protected] [AKE177011])
La tensión de red
 V200 - 240
La frecuencia de la corriente
  50/60 Hz
Número de fases de entrada
  3
Número de fases de salida
  3
Max. la frecuencia de salida
 Hz500
Max. la tensión de salida
 V230
La corriente de salida nominal I2N
 Un180
Max. salida en cuadrática de la carga nominal de la tensión de salida
 kW45
Max. salida en carga lineal en el voltaje de salida nominal
 kW45
Con unidad de control

Aplicación en el área industrial de la zona permitida

Aplicación en las doméstica y comercial de la zona permitida

Apoyo a protocolo TCP/IP
  No
El apoyo de protocolo de PROFIBUS

El apoyo de protocolo para PUEDE

El apoyo de protocolo para INTERBUS
  No
El apoyo de protocolo para ASI
  No
Apoyar protocolo KNX
  No
Apoyar el protocolo MODBUS

El apoyo de protocolo de Datos para la Carretera
  No
El apoyo de protocolo para DeviceNet
  No
El apoyo de protocolo para SUCONET
  No
El apoyo de protocolo de LON
  No
Apoyar el protocolo PROFINET IO

El apoyo de protocolo para PROFINET CBA
  No
El apoyo de protocolo para SERCOS
  No
Apoyar protocolo Foundation Fieldbus
  No
Apoyar el protocolo de EtherNet/IP

Apoyar el protocolo de Seguridad as-Interface en el Trabajo
  No
El apoyo de protocolo para DeviceNet Safety
  No
El apoyo de protocolo para INTERBUS-Safety
  No
Apoyar protocolo PROFIsafe
  No
El apoyo de protocolo para SafetyBUS p
  No
El apoyo de protocolo para otros sistemas de bus
  No
Número de HW-interfaces Ethernet industrial
  0
Número de HW-interfaces PROFINET
  0
Número de HW-interfaces RS-232
  0
Número de HW-interfaces RS-422
  0
Número de HW-interfaces RS-485
  1
Número de HW-interfaces de serie TTY
  0
Número de HW-interfaces USB
  1
Número de HW-interfaces paralelo
  0
Número de HW-interfaces de otros
  0
Con interfaz óptica
  No
Con la conexión de la PC

Integrada de la resistencia a la ruptura

Operación de 4 cuadrantes posible
  No
Tipo de convertidor
  U converter
Grado de protección (IP)
  IP55
Altura
 mm865
Ancho
 mm330
Profundidad
 mm330
Relación simétrica neto de la tolerancia de frecuencia
 %5
Relación simétrica neto actual de tolerancia
 %10
Aprobaciones
Normas De Producto  UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No.  E172143
UL Categoría de Control No.  LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No.  UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación  En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte  No
Adecuado para  Circuitos
Max. Clasificación De Voltaje  3~ 240 V de CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey)
Grado de Protección  IEC: IP55
Dimensiones
IL04020011Z DA1 unidades de frecuencia variable (FS4 - 7)

>
>
>>

Datasheet - PDF

Título: Idioma: Tamaño: Tipo:
pdf-PowerXL Drive - Serie DA1 - EATON - DA1-32180FB-B55C - 169373 English 190 Kbytes pdf-PowerXL Drive - Serie DA1 - EATON - DA1-32180FB-B55C - 169373

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
