> >>DA1-32090FB-B55C 169367 ELECTRIC Convertidor de Frecuencia Ent: 3 x 230 V Sal: 3 x 230 V 90 A 22 kW V/..
Anterior producto Siguiente producto
DA1-32090FB-B55C 169367 EATON ELECTRIC Convertidor de Frecuencia Ent: 3 x 230 V Sal: 3 x 230 V 90 A 22 kW V/.. Ver más grande

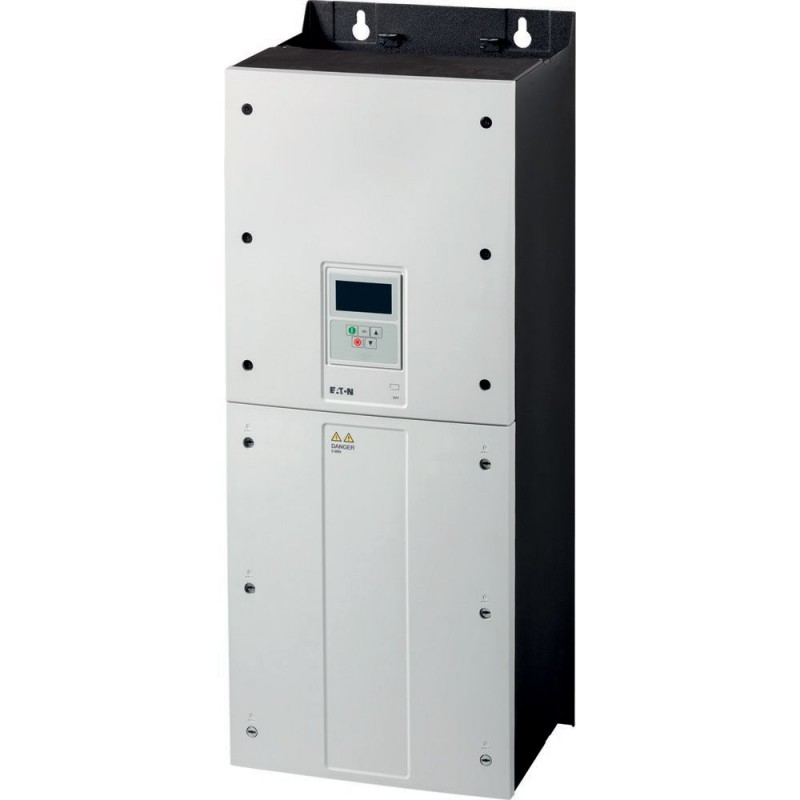

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DA1-32090FB-B55C 169367 EATON ELECTRIC Convertidor de Frecuencia Ent: 3 x 230 V Sal: 3 x 230 V 90 A 22 kW V/..

DA1-32090FB-B55C

169367

EATON-MOELLER

Convertidor de Frecuencia; Ent: 3 x 230 V; Sal: 3 x 230 V; 90 A; 22 kW; V/f, SLV, CLV; Filtro EMC; Transistor de frenado; IP55

Convertidor de Frecuencia Ent: 3 x 230 V Sal: 3 x 230 V 90 A 22 kW

Variador de frecuencia, 230 V CA, trifásico, 90 A, 22 kW, IP55/NEMA 12, Filtro de supresión de interferencias de radio, Pantalla OLED, Estrangulador de enlace de CC

Más detalles


Interruptores de baja tensión > Convertidor de frecuencia el 1 kV

Convertidores de Frecuencia Power XL

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $4,494.84
Precio unitario: $4,494.84

Cantidad Precio
1+$4,494.84
2+$4,494.85
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


La unidad de frecuencia Variable, 230 V CA, 3-fase, de los 90, de 22 kW, IP55/NEMA 12, de supresión de interferencias de Radio del filtro, pantalla OLED, de enlace de CC choke
La unidad de frecuencia Variable, que forma Parte del grupo de referencia (por ejemplo, DIL): DA1, voltaje de operación Nominal: Ue = 230 V CA, 3-fase, 240 V CA, 3-fase, voltaje de Salida con Vos: U2 = 230 V CA, 3-fase, 240 V CA, 3-fases, la tensión de Red (50/60Hz): límite superior normal (LSN = 200 (-10%) - 240 (+10%) V, corriente de operación Nominal de 150% de sobrecarga: Ie = 90 a, Nota: Corriente de operación nominal en un operativo de frecuencia de 4 kHz y una temperatura del aire ambiente de +40 °C, Nota: ciclo de Sobrecarga de 60 s cada 600 s, Asignado potencia del motor Nota: para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, ciclo de Sobrecarga de 60 s cada 600 s, a, 230 V, 50 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 22 kW, 150 % de Sobrecarga: IM = 71, Asignado potencia del motor Nota: 220 - 240 V, 60 Hz, Asignado potencia del motor 150 % de Sobrecarga: P = 30 HP, Asignado potencia del motor 150 % de Sobrecarga: IM = 80, Grado de Protección: IP55/NEMA 12/Interfaz de bus de campo (built-in): OP-Bus (RS485)/RTU Modbus, CANopen®, conexión al Bus de campo (opcional): Ethernet / IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Equipado con: Radio supresión de interferencia de filtro, Freno chopper, Adicionales de protección del PWB, pantalla OLED, de enlace de CC choke, tamaño de Fotograma: FS6, Normas: Especificación de requisitos generales: IEC/EN 61800-2, requisitos de EMC: IEC/EN 61800-3, requisitos de Seguridad: IEC/EN 61800-5-1

Programa de entrega

Gama de productos
Unidades de frecuencia Variable
Parte del grupo de referencia (por ejemplo, DIL)
DA1
Tensión nominal [Ue]
230 V CA, 3-fase
240 V CA, 3-fase
Tensión de salida Ve[UDos]
230 V CA, 3-fase
240 V CA, 3-fase
Tensión de red (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
Corriente de operación nominal [Ie]
En el 150% de sobrecarga [Ie]
Noventa
Nota
Corriente de operación nominal en un operativo de frecuencia de 4 kHz y una temperatura del aire ambiente de +40 °C
Asignado potencia del motor
Nota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Nota
La sobrecarga de ciclo para 60 s cada 600 s
Nota
a 230 V, 50 Hz
150 % De Sobrecarga [P]
22 kW
150 % De Sobrecarga [IM]
Setenta y uno
Nota
en 220 - 240 V, 60 Hz
150 % De Sobrecarga [P]
30 HP
150 % De Sobrecarga [IM]
Un 80
Grado de Protección
IP55/NEMA 12
Interfaz de bus de campo (built-in)
OP-Bus (RS485)/RTU Modbus, CANopen®
Conexión al bus de campo (opcional)
Ethernet IP
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
SmartWire-DT
Equipado con
Supresión de interferencias de Radio del filtro
Freno chopper
Adicionales de protección del PWB
Pantalla OLED
Enlace de CC choke
Tamaño de fotograma
FS6
Conexión SmartWire-DT
sí
junto con DX-NET-SWD1 SmartWire DT módulo

Datos técnicos

General
Normas
Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
CE, UL, cUL, RCM, UkrSEPRO, EAC
Aprobaciones
DNV
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo %
La calidad del aire
3C3, 3S3
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+40 °C
Temperatura ambiente
operación (con 150 % de sobrecarga)
Temperatura ambienteAlmacenamiento [ϑ]
-40 - +60 °C
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
C2 ≤ 5 m
C3 ≤ 25 m m
Posición de montaje
Vertical
Altitud
0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 4000 m m
Grado de Protección
IP55/NEMA 12
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Circuito principal
Suministro deTensión nominal [Ue]
230 V CA, 3-fase
240 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
200 (-10%) - 240 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
99.1 Un
Suministro deConfiguración del sistema
CA sistemas de alimentación con toma de tierra del centro de punto
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
48 - 62 Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 30 segundos
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC, DC vínculo ahogo y el inversor IGBT
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
135 Un
Sección de potenciamax. corriente de arranque (Alta Carga) [IH]
200 %
Sección de potenciaNota acerca de max. corriente de arranque
durante 4 segundos cada 40 segundos
Sección de potenciaTensión de salida Ve[UDos]
230 V CA, 3-fase
240 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 250 Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Cuatro
ajustable 4 - 16 (audible) kHz
Sección de potenciaModo De Operación
U/f control
Control de velocidad con compensación de deslizamiento
control vectorial sensorless (SLV)
opcional: control Vectorial con realimentación (CLV)
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.1 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
Noventa
Sección de potenciaNota
Corriente de operación nominal en un operativo de frecuencia de 4 kHz y una temperatura del aire ambiente de +40 °C
Sección de potenciaLa pérdida de potenciaLa disipación de calor a la corriente de operación nominal yoe=150 % [PV]
550 W
Sección de potenciaEficiencia [η]
El 97.5 %
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
1.54 mA
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Freno chopper
Adicionales de protección del PWB
Pantalla OLED
Enlace de CC choke
Sección de potenciaFunción de seguridad
STO (Safe Torque Off, SIL2, el PLd Cat 3)
Sección de potenciaTamaño de fotograma
FS6
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
a 230 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
22 kW
Motor alimentadorNota
en 220 - 240 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
30 HP
Motor alimentadormáxima admisible de la longitud del cable [I]
proyectó: 100
se tamiza, con motor de cierre: 200
no: 150
no, con motor de cierre: 300 m
Motor alimentadorLa potencia aparenteLa potencia aparente nominal de funcionamiento 230 V [S]
35.85 kVA
Motor alimentadorLa potencia aparenteLa potencia aparente nominal de operación de 240 V [S]
37.41 kVA
Motor alimentadorLa función de frenadoEstándar de par de frenado
max. 30 % MN
Motor alimentadorLa función de frenadoDC par de frenado
max. El 100% de la corriente de operación nominal yoe,variable
Motor alimentadorLa función de frenadoPar de frenado con resistencia de frenado externa
Max. El 100% de la corriente de operación nominal yoecon resistencia de frenado externa
Motor alimentadorLa función de frenadomínimo de la resistencia de frenado externa [Rmin]
6 Ω
Motor alimentadorLa función de frenadoInterruptor de umbral para la resistencia de frenado [UDC]
390 V DC V
Sección de Control de
El control externo de tensión [Uc]
24 V DC (máx. 100 mA) V
Tensión de referencia [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Salidas analógicas
2, parametrizables, 0 - 10 V, 0/4 - 20 mA
Entradas digitales
3, común, máx. 30 v cc, máx. 5 para no parametrizado entradas analógicas
Salidas digitales
2, parametrizables, 24 V DC
Salidas de relé
2, parametrizables, 1 N/S y 1 contacto de conmutación, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
OP-Bus (RS485)/RTU Modbus, CANopen®
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)IEC (Tipo B, gG), 150 %
NZMC2-S125
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)UL Clase CC, J)
Cien cinquenta
El Cableado De Alimentación EléctricaContactor de red150 % de sobrecarga (CT/IH a 50 °C)
DILM80
El Cableado De Alimentación EléctricaPrincipales choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LN3-100
El Cableado De Alimentación EléctricaNota con respecto a la red choke
La red choke recomienda sólo si la calidad de la energía es baja. Corriente de armónicos (THD) son atenuados por el interior de enlace de CC ahoga.
El Cableado De Alimentación EléctricaSupresión de interferencias de Radio del filtro (externo, 150 %)
DX-EMC34-100
El Cableado De Alimentación EléctricaSupresión de interferencias de Radio del filtro, bajas corrientes de fuga (externo, 150 %)
DX-EMC34-100-L
El Cableado De Alimentación EléctricaNota con respecto a las interferencias de radio de la supresión de filtro
Externo (opcional) radio de supresión de interferencia de filtro de motor de mayor longitud de los cables y para su uso en diferentes entornos de EMC
DC conexión de enlace deDe frenado de resistencia10 % factor del deber (DF)
DX-BR006-5K1
DC conexión de enlace deDe frenado de resistenciaDe trabajo del 20% de los factores (DF)
DX-BR006-9K2
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LM3-100
Motor alimentadorFiltro senoidal150 % de sobrecarga (CT/IH a 50 °C)
DX-SIN3-090

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
Noventa
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
550 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-10 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857)
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kV ([email protected] [AKE177014])
La tensión de red
200 - 240 V
La frecuencia de la corriente
50/60 Hz
Número de fases de entrada
Tres
Número de fases de salida
Tres
Max. la frecuencia de salida
500 Hz
Max. la tensión de salida
250 V
Nominal de salida corriente I2N
Noventa
Max. salida en cuadrática de la carga nominal de la tensión de salida
22 kW
Max. salida en carga lineal en el voltaje de salida nominal
22 kW
Relación simétrica neto de la tolerancia de frecuencia
10 %
Relación simétrica neto tolerancia de tensión
10 %
Número de salidas analógicas
Dos
Número de entradas analógicas
Dos
Número de salidas digitales
Dos
Número de entradas digitales
Cinco
Con unidad de control
Sí
Aplicación en el área industrial de la zona permitida
Sí
Aplicación en las doméstica y comercial de la zona permitida
Sí
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
Sí
El apoyo de protocolo para PUEDE
Sí
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
Sí
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
Sí
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
Apoyar el protocolo PROFINET IO
Sí
El apoyo de protocolo para PROFINET CBA
No
El apoyo de protocolo para SERCOS
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
Sí
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
Apoyar protocolo BACnet
No
El apoyo de protocolo para otros sistemas de bus
Sí
Número de HW-interfaces Ethernet industrial
Cero
Número de interfaces PROFINET
Cero
Número de HW-interfaces RS-232
Cero
Número de HW-interfaces RS-422
Cero
Número de HW-interfaces RS-485
Uno
Número de HW-interfaces de serie TTY
Cero
Número de HW-interfaces USB
Cero
Número de HW-interfaces paralelo
Cero
Número de HW-interfaces de otros
Cero
Con interfaz óptica
No
Con la conexión de la PC
Sí
Integrada de la resistencia a la ruptura
Sí
Operación de 4 cuadrantes posible
No
Tipo de convertidor
U converter
Grado de protección (IP)
IP55
Grado de protección (NEMA)
Doce
Altura
865 mm
Ancho
330 mm
Profundidad
313.5 mm

Aprobaciones

Normas De Producto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No.
E172143
UL Categoría de Control No.
LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte
No
Adecuado para
Circuitos
Max. Clasificación De Voltaje
3~ 240 V de CA IEC: TN-S UL/CSA: "Y" (Sólidamente conectado a Tierra Wey)
Grado de Protección
IEC: IP55

Dimensiones

8230DIM-83

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
