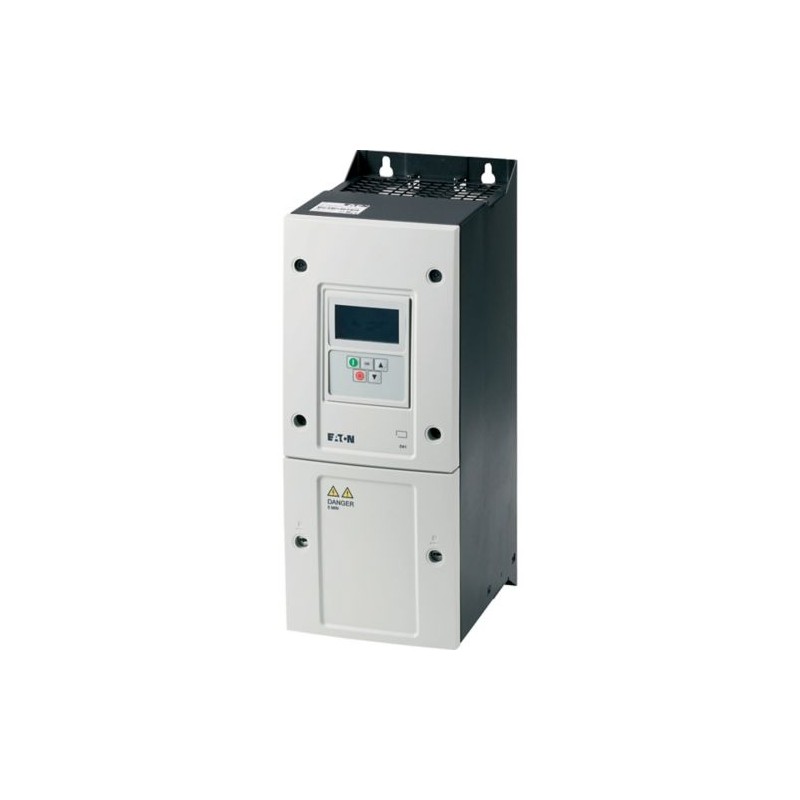

DA1-32030FB-B55C 169362 Y7-169362 EATON ELECTRIC Convertidor de Frecuencia Ent: 3 x 230 V Sal: 3 x 230 V 30 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

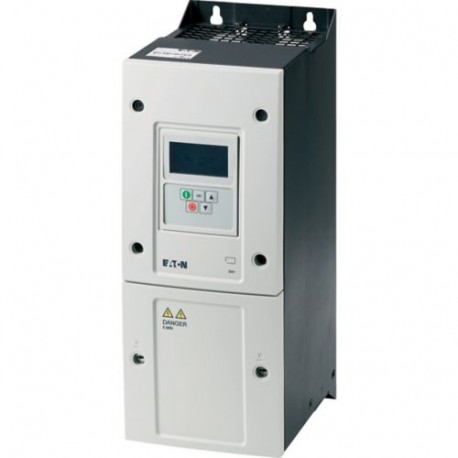

DA1-32030FB-B55C 169362 Y7-169362 EATON ELECTRIC Convertidor de Frecuencia Ent: 3 x 230 V Sal: 3 x 230 V 30 ..

DA1-32030FB-B55C

169362

Y7-169362

EATON-MOELLER

Convertidor de Frecuencia, Ent: 3 x 230 V, Sal: 3 x 230 V, 30 A, 7.5 kW,

Eaton DA1 Variable frequency drive, 230 V AC, 3-phase, 30 A, 7.5 kW, IP55/NEMA 12, Radio interference suppression filter, OLED display

Variador de frecuencia, Referencia de grupo de piezas (p. ej. DIL): DA1, Tensión nominal de funcionamiento: Ue = 230 V CA, 3fase, 240 V CA, 3fásica, Tensión de salida con Ve: U2 = 230 V CA, 3fásica, 240 V CA, trifásica, Tensión de red (50/60Hz): ULN = 200 (-10%) - 240 (+10%) V, Corriente nominal de funcionamiento Con sobrecarga del 150%: Ie = 30 A, Nota: Corriente nominal de funcionamiento a una frecuencia de conmutación de 8 kHz y una temperatura del aire ambiente de +40 °C, Nota: Ciclo de sobrecarga de 60 s cada 600 s, Potencia nominal del motor asignada Nota: para motores asíncronos trifásicos de 4 polos, con ventilación interna y externa normal con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo de sobrecarga de 60 s cada 600 s, a 230 V, 50 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 7,5 kW, 150 % Sobrecarga: IM = 26,4 A, Potencia nominal del motor asignada Nota: a 220 - 240 V, 60 Hz, Potencia nominal asignada del motor 150 % Sobrecarga: P = 10 CV, Potencia nominal asignada del motor 150 % Sobrecarga: IM = 28 A, Grado de protección: IP55/NEMA 12, Interfaz/bus de campo (incorporado): OP-Bus (RS485)/Modbus RTU, CANopen®, Conexión de bus de campo (opcional): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Equipado con: Filtro de supresión de interferencias por radio, Chopper de freno, Protección adicional para PCB, Pantalla OLED, Tamaño de fotograma: FS4 , Normas: Especificación para requisitos generales: IEC/EN 61800-2, Requisitos de EMC: IEC/EN 61800-3, Requisitos de seguridad: IEC/EN 61800-5-1

Más detalles


Componentes industriales de baja tensión > Convertidor de frecuencia de menos de 1 kV

Convertidores de Frecuencia Power XL

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,530.12
Precio unitario: $2,530.12
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton DA1 Variable frequency drive
Catalog Number
169362
EAN
4015081658091
Product Length/Depth
240 mm
Product Height
450 mm
Product Width
173 mm
Product Weight
11.5 kg
Certifications
Certified by UL for use in Canada
DNV
RCM
UL Category Control No.: NMMS, NMMS7
RoHS, ISO 9001
Specification for general requirements: IEC/EN 61800-2
UkrSEPRO
IEC/EN61800-5
CE
IEC/EN 61800-3
IEC/EN61800-3
UL File No.: E172143
UL
UL 508C
CSA-C22.2 No. 14
Safety: EN 61800-5-1: 2003
UL report applies to both US and Canada
CUL
EAC
Catalog Notes
The brake resistors are assigned based on the maximum rated power of the variable frequency drive. Additional brake resistors and designs (e.g. different duty cycles) are available upon request.
Model Code
DA1-32030FB-B55C

General

Cable length
150 m, unscreened, maximum permissible, Motor feeder
C3 ≤ 25 m, Radio interference level, maximum motor cable length
200 m, screened, with motor choke, maximum permissible, Motor feeder
C2 ≤ 5 m, Radio interference level, maximum motor cable length
100 m, screened, maximum permissible, Motor feeder
300 m, unscreened, with motor choke, maximum permissible, Motor feeder
Communication interface
Modbus RTU, built in
DeviceNet, optional
OP-Bus (RS485), built in
Ethernet IP, optional
PROFIBUS, optional
EtherCAT, optional
Modbus-TCP, optional
PROFINET, optional
SmartWire-DT, optional
CANopen®, built in
Connection to SmartWire-DT
Yes
In conjunction with DX-NET-SWD1 SmartWire DT module
Degree of protection
NEMA 12
IP55
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Fitted with:
PC connection
IGBT inverter
OLED display
Brake chopper
Additional PCB protection
Control unit
Internal DC link
Radio interference suppression filter
Breaking resistance
Frame size
FS4
Functions
4-quadrant operation possible
Mounting position
Vertical
Product Category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Protocol
MODBUS
DeviceNet
CAN
PROFINET IO
EtherNet/IP
PROFIBUS
Other bus systems
TCP/IP
Safety function/level
STO (Safe Torque Off, SIL2, PLc Cat 2)
Suitable for
Branch circuits, (UL/CSA)
Radio interference class
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments

Climatic environmental conditions

Altitude
Max. 1000 m
Above 1000 m with 1 % derating per 100 m
Max. 4000 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
40 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient operating temperature at 150% overload - max
40 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
60 °C
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion

Main circuit

Efficiency
97.5 % (η)
Heat dissipation at current/speed
117 W at 25% current and 0% speed
147 W at 25% current and 50% speed
154 W at 50% current and 0% speed
187 W at 50% current and 50% speed
235 W at 50% current and 90% speed
274 W at 100% current and 0% speed
346 W at 100% current and 50% speed
428 W at 100% current and 90% speed
Input current ILN at 150% overload
33.3 A
Leakage current at ground IPE - max
1.42 mA
Mains switch-on frequency
Maximum of one time every 30 seconds
Mains voltage - min
200 V
Mains voltage - max
240 V
Operating mode
Optional: Vector control with feedback (CLV)
Speed control with slip compensation
Sensorless vector control (SLV)
U/f control
Output frequency - min
0 Hz
Output frequency - max
500 Hz
Output voltage (U2)
240 V AC, 3-phase
230 V AC, 3-phase
Overload current IL at 150% overload
45 A
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
48 Hz
Rated frequency - max
62 Hz
Rated operational current (Ie) at 150% overload
30 A
Rated operational power at 220/230 V, 50 Hz, 1-phase
7.5 kW
Rated operational voltage
240 V AC, 3-phase
230 V AC, 3-phase
Resolution
0.1 Hz (Frequency resolution, setpoint value)
Short-circuit protection
LPJ fuse used together with JM60100-3 fuse base, Power wiring, Assigned switching and protective elements
Short-circuit protection rating
50 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Starting current - max
200 %, IH, max. starting current (High Overload), for 4 seconds every 40 seconds, Power section
Supply frequency
50/60 Hz
Switching frequency
8 kHz, 4 - 24 kHz adjustable (audible), fPWM, Power section, Main circuit
System configuration type
AC supply systems with earthed center point
Voltage rating - max
240 VAC

Motor rating

Assigned motor current IM at 220 - 240 V, 60 Hz, 150% overload
28 A
Assigned motor current IM at 230 V, 50 Hz, 150% overload
26.4 A
Assigned motor power at 230/240 V, 60 Hz, 1-phase
10 HP

Apparent power

Apparent power at 230 V
11.95 kVA
Apparent power at 240 V
12.47 kVA

Braking function

Braking resistance
22 Ω
Braking torque
Max. 100 % of rated operational current Ie, variable, DC - Main circuit
Max. 30 % MN, Standard - Main circuit
Max. 100 % of rated operational current Ie with external braking resistor - Main circuit
Switch-on threshold for the braking transistor
390 VDC

Control circuit

Number of inputs (analog)
2
Number of inputs (digital)
5
Number of outputs (analog)
2
Number of outputs (digital)
2
Number of relay outputs
2 (parameterizable, 1 N/O and 1 changeover contact, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))
Rated control voltage (Uc)
24 V DC (external, max. 100 mA)

Design verification

Equipment heat dissipation, current-dependent Pvid
187.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
30 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 169362 Interruptores de baja tensión (EC001857)
Característica Valor
Tensión de red (EF006780) 200 V
Frecuencia de la red (EF006783) 50/60 Hz
Número de fases de entrada (EF007117) 3
Número de salidas de fase (EF006998) 3
Frecuencia máxima de salida (EF007350) 500 Hz
Tensión de salida máx. (EF009560) 250 V
Corriente de salida nominal I2N (EF009561) 30 A
Potencia cuadrática máxima entregada. Carga a la tensión nominal de entrada (EF007366) 7.5 kW
Potencia de salida máxima en carga lineal a tensión de salida nominal (EF007364) 7.5 kW
Consumo de energía (EF000346) 187.5 W
Tolerancia de frecuencia de potencia simétrica relativa (EF007454) 10 %
Tolerancia de tensión de red simétrica relativa (EF007453) 10 %
Número de salidas analógicas (EF001995) 2
Número de entradas analógicas (EF001994) 2
Número de salidas digitales (EF001993) 2
Número de entradas digitales (EF001992) 5
Con unidad de control (EF001538) Sí
Uso en el sector industrial permitido (EF007294) Sí
Uso permitido en zonas residenciales y comerciales (EF007295) Sí
Soporta el protocolo TCP/IP (EF003050) Sí
Soporta el protocolo PROFIBUS (EF003052) Sí
Soporta el protocolo CAN (EF003053) Sí
Soporta el protocolo INTERBUS (EF003054) No
Soporta el protocolo ASI (EF003051) No
Soporta protocolo KNX (EF003055) No
Soporta el protocolo Modbus (EF003057) Sí
Soporta el protocolo de autopista de datos (EF003058) No
Soporta el protocolo DeviceNet (EF003059) Sí
Soporta el protocolo SUCONET (EF003060) No
Soporta el protocolo LON (EF003017) No
Soporta el protocolo PROFINET IO (EF007525) Sí
Soporta el protocolo PROFINET CBA (EF007524) No
Soporta el protocolo SERCOS (EF006657) No
Soporta el protocolo Foundation Fieldbus (EF007522) No
Soporta el protocolo Ethernet/IP (EF007521) Sí
Soporta el protocolo AS-Interface Safety at Work (EF007519) No
Soporta el protocolo DeviceNet Safety (EF007520) No
Soporta el protocolo de seguridad INTERBUS (EF006662) No
Soporta el protocolo PROFIsafe (EF007526) No
Soporta el protocolo SafetyBUS p (EF007527) No
Soporta protocolo para BACnet (EF011944) No
Soporta el protocolo para otros sistemas bus (EF003062) Sí
Número de interfaces HW Ethernet industrial (EF003020) 0
Número de interfaces PROFINET (EF006932) 0
Número de interfaces HW RS232 (EF003021) 0
Número de interfaces HW RS422 (EF003022) 0
Número de interfaces HW RS485 (EF003023) 1
Número de interfaces HW en serie TTY (EF003024) 0
Número de interfaces HW USB (EF003025) 0
Número de interfaces HW en paralelo (EF003026) 0
Número de interfaces HW Otras (EF003027) 0
Con interfaz óptica (EF003028) No
Con conexión a PC (EF006107) Sí
Resistencia de frenado integrada (EF007293) Sí
Operación de 4 cuadrantes posible (EF006803) Sí
Tipo de convertidor (EF006978) Convertidor U
Grado de protección (IP) (EF005474) IP55
Grado de protección (NEMA) (EF011959) 12
Altura (EF000040) 450 mm
Anchura (EF000008) 173 mm
Profundidad (EF000049) 240 mm

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
