DA1-32011FB-A20N 169167 EATON ELECTRIC PowerXL Drive Serie DA1 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

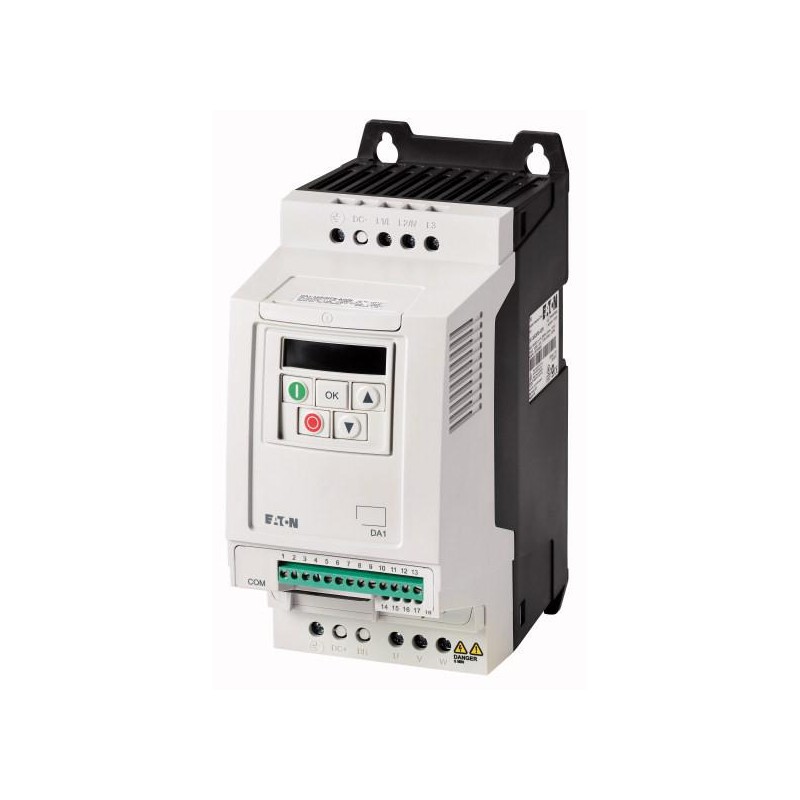

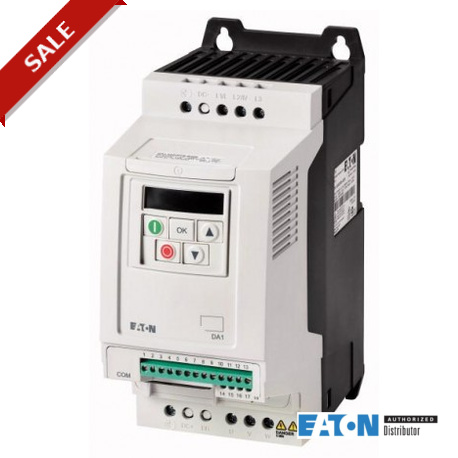

DA1-32011FB-A20N 169167 EATON ELECTRIC PowerXL Drive Serie DA1

DA1-32011FB-A20N

169167

EATON-MOELLER

PowerXL Drive - Serie DA1

Más detalles


Inicio > EATON - MOELLER series

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Gama de entrega
Rango de
 Convertidor de frecuencia
Identificador del tipo de
 DA1
La tensión nominal de empleo
 Ue 230 V CA, trifásico
240 V CA, 3-phasig
Voltaje de salida (Ue
 UDos 230 V CA, trifásico
240 V CA, 3-phasig
Tensión de red (50/60Hz)
 ULN V 200 (-10%) - 240 (+10%)
La corriente nominal de trabajo
para una sobrecarga de 150 %
 Yoe Ha 10.5
Nota
 La corriente nominal de empleo en una frecuencia de conmutación de 4 kHz y una temperatura del aire ambiente de +50 °C
Nota
 Ciclo de sobrecarga de 60 s cada 600 s
La potencia del motor correspondiente
Nota
 Para tres de la fase de motores asíncronos tétrapolaires normas, la refrigeración interna y el área de superficie (1500 tr/min)-1a 50 Hz y 1800-1a 60 Hz
Nota
 Ciclo de sobrecarga de 60 s cada 600 s
Nota
 a 230 V, 50 Hz
150 % de Sobrecarga
 P kW 2.2
150 % de Sobrecarga
 Yoe Ha 8.7
Nota
 en virtud de 220 - 240 V, 60 Hz
150 % de Sobrecarga
 P HP Tres
150 % de Sobrecarga
 Yoe Ha 9.6
Grado de protección
 IP20/NEMA 0
Interfaz de bus de campo (built-in)
 OP-Bus (RS485)/RTU Modbus, CANopen®
Módulo de acoplamiento de bus de campo (opcional)
 Ethernet IP
DeviceNet
PROFIBUS
PROFINET
Modbus-TCP
EtherCAT
BACnet/IP
SmartWire-DT
El equipo
 Filtro de supresión de interferencia de
El frenado de la unidad de
Pantalla brillante de 7 segmentos
Tamaño
 FS2
Conexión SmartWire-DT
 con el módulo SmartWire-DT DX-NET-SWD1
Características técnicas
General
El cumplimiento de las normas
 Requisitos generales : IEC/EN 61800-2
Los requisitos de EMC : IEC/EN 61800-3
Requisitos de seguridad : IEC/EN 61800-5-1
Certificaciones
 CE, cUL, UL, c-Tick, Ukr Sepro, EAC
La calidad de fabricación
 RoHS, ISO 9001
De adaptación al cambio climático
 ρw % < 95 %, el promedio de humedad relativa (RH), sin condensación, no corrosivo (EN 50178)
Temperatura ambiente
Servicio (150 % de recargo).
 ϑ °C -10 - +50
Almacenamiento
 ϑ °C -40 - +60
Nivel de supresión de interferencia de
Clase de supresión de interferencia (EMC)
 C1, C2, C3 ; depende de la longitud del cable de conexión del motor, la carga conectada y el medio ambiente. Si es aplicable, filtros, supresor de sobretensiones, externo (opcional).
Medio ambiente (EMC)
 1º y 2º medio ambiente
longitud máxima del cable del motor
 Yo m C1 ≤ 1 m
C2 ≤ 5 m
C3 ≤ 25 m
Posición De Montaje
 Vertical
La altitud de la instalación
 m 0 - 1000 m sobre el nivel del mar
por encima de los 1000 m : 1 % de reducción de potencia de 100 m
max. 4000 m
Grado de protección
 IP20/NEMA 0
Protección contra contactos directos
 BGV A3 (VBG4, protección contra contacto con los dedos y el dorso de la mano)
Circuito Principal
El poder
La tensión nominal de empleo
 Ue 230 V CA, trifásico
240 V CA, 3-phasig
Tensión de red (50/60Hz)
 ULN V 200 (-10%) - 240 (+10%)
Corriente de entrada (sobrecarga de 150 %)
 YoLN Ha Once
El poder
 Redes de corriente alterna con el punto medio conectado a tierra
Frecuencia de la red
 fLN Hz 50/60
Rango de frecuencia
 fLN Hz 48 - 62
La frecuencia de alimentación
 cada 30 segundos
El poder de la parte
La función
 Convertidores de frecuencia con circuito intermedio de tensión cc y del inversor de IGBT
Corriente de sobrecarga (sobrecarga de 150 %)
 YoEl Ha 15.75
El pico de corriente en el arranque máx. (Alta Carga)
 YoH % Doscientos
Una nota sobre el pico de corriente en el arranque máx.
 durante 4 segundos
Voltaje de salida (Ue
 UDos 230 V CA, trifásico
240 V CA, 3-phasig
La frecuencia de salida
 fDos Hz 0 - 50/60 (max. 500)
La frecuencia de reloj
 fPWM kHz Dieciséis
ajustable 4 - 32 (sonora)
La operación
 Mando U/f
Regulación de la velocidad con compensación de deslizamiento
Control vectorial sin sensor (SLV)
en opción : control vectorial con realimentación (CLV)
La resolución de la frecuencia (setpoint)
 Δf Hz 0.1
La corriente nominal de trabajo
para una sobrecarga de 150 %
 Yoe Ha 10.5
Nota
 La corriente nominal de empleo en una frecuencia de conmutación de 4 kHz y una temperatura del aire ambiente de +50 °C
Potencia disipada
Potencia disipada en virtud de la corriente asignada de empleo
 PV W 90.2
Rendimiento
 η % 95.9
La corriente de fuga máxima en la tierra (PE) sin motor
 YoPE mi 1.73
El equipo
 Filtro de supresión de interferencia de
El frenado de la unidad de
Pantalla brillante de 7 segmentos
Función de seguridad
 STO (Safe Torque Off)
Tamaño
 FS2
Arranque el motor
Nota
 Para tres de la fase de motores asíncronos tétrapolaires normas, la refrigeración interna y el área de superficie (1500 tr/min)-1a 50 Hz y 1800-1a 60 Hz
Nota
 Ciclo de sobrecarga de 60 s cada 600 s
Nota
 a 230 V, 50 Hz
150 % de Sobrecarga
 P kW 2.2
Nota
 en virtud de 220 - 240 V, 60 Hz
150 % de Sobrecarga
 P HP Tres
Longitud máxima permitida del cable
 Yo m blindado: 100
blindado, con inductancia de motor: 200
no blindado: 150
no blindados, con inductancia de motor: 300
La potencia aparente
La potencia aparente en servicio nominal 230 V
 S kVA 4.18
La potencia aparente en servicio nominal 240 V
 S kVA 4.36
La función de frenado
Par de frenado Estándar
 max. 30 % MN
Par de frenado Frenado dc
 100 % ajustable
Par de frenado con resistencia de frenado externa
 max. El 100% de la corriente asignada de empleo Iecon resistencia de frenado externa
Resistencia de frenado externa min.
 Rmin Ω Treinta y cinco
Umbral de activación de la resistencia de frenado
 UDC V 390 V DC
Parte comando
la tensión de control externa
 Uc V 24 V DC (máx. 100 mA)
Punto de ajuste de voltaje
 Us V 10 V DC (máx. 10 mA)
Entradas analógicas
 2, configurable de 0 - 10 V DC, 0/4 - 20 mA
Salidas analógicas
 2, configurable de 0 - 10 V, 0/4 - 20 mA
Entradas de todo-o-nada
 3, configurable, 30 V CC máx., 5 max. con entradas analógicas, no parametrizado
Salidas todo o nada
 2, configurable por el usuario, 24 V DC
Salidas de relé
 2, el software, con 1 contacto normalmente abierto y 1 contacto de conmutación, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
 OP-Bus (RS485)/RTU Modbus, CANopen®
Los órganos de control y de protección adecuado
Conexión a la red
(IEC Tipo B, gG), 150 %
 FAZ-B16/3
En la lista UL (Clase CC, J)
 Ha Dieciséis
150 % de sobrecarga (CT/IHa 50 °C)
 DX-LN3-016
Arranque el motor
150 % de sobrecarga (CT/IHa 50 °C)
 DX-LM3-011
150 % de sobrecarga (CT/IHa 50 °C)
 DX-SIN3-016
10 % de ciclo de trabajo (FM)
 DX-BR050-0K8
20% ciclo de trabajo (FM)
 DX-BR035-1K1
La verificación del diseño de acuerdo a la norma IEC/EN 61439(las características de la pantalla)(ocultar).
Especificaciones técnicas para la verificación de diseño
La corriente nominal de trabajo para la indicación de la potencia disipada
 Yon Ha 10.5
Potencia disipada en el material, en función de la corriente
 Pvid W 90.2
Certificado por la norma IEC/EN 61439
10.2 Resistencia de los materiales y partes
10.2.2 Resistencia a la corrosión
 Los requisitos de la norma de producto de que se cumplan.
10.2.3.1 de la Resistencia térmica de la envolvente
 Los requisitos de la norma de producto de que se cumplan.
10.2.3.2 la Resistencia de los Materiales de aislamiento de Calor normal
 Los requisitos de la norma de producto de que se cumplan.
10.2.3.3 la Resistencia de los Materiales aislantes de Calor excepcional
 Los requisitos de la norma de producto de que se cumplan.
10.2.4 Resistencia a los rayos UV
 Los requisitos de la norma de producto de que se cumplan.
10.2.5 Elevación
 Sin objetar el hecho de que todo el aparato debe ser evaluado.
10.2.6 Prueba de choque
 Sin objetar el hecho de que todo el aparato debe ser evaluado.
10.2.7 Inscripciones
 Los requisitos de la norma de producto de que se cumplan.
10.3 Grado de protección de la envolvente
 Sin objetar el hecho de que todo el aparato debe ser evaluado.
10.4 las Distancias de aislamiento y líneas de fuga
 Los requisitos de la norma de producto de que se cumplan.
10.5 Protección contra descargas eléctricas
 Sin objetar el hecho de que todo el aparato debe ser evaluado.
10.6 el hardware de Montaje
 Sin objetar el hecho de que todo el aparato debe ser evaluado.
10.7 los Circuitos eléctricos y las conexiones internas
 Bajo la responsabilidad de la tableautier.
10.8 las Conexiones de los conductores que se pasan desde el exterior
 Bajo la responsabilidad de la tableautier.
10.9 Propiedades de aislamiento
10.9.2 Tensión soportada a frecuencia industrial
 Bajo la responsabilidad de la tableautier.
10.9.3 hay Tensión de choque
 Bajo la responsabilidad de la tableautier.
10.9.4 sobre de Prueba de aislamiento
 Bajo la responsabilidad de la tableautier.
10.10 Warm-up
 El cálculo de que el calentamiento es bajo la responsabilidad de la tableautier. Eaton proporciona los datos de la disipado el poder de los dispositivos.
10.11 resistencia a cortocircuitos
 Bajo la responsabilidad de la tableautier. Las especificaciones de los dispositivos debe ser observado.
10.12 Compatibilidad electromagnética
 Bajo la responsabilidad de la tableautier. Las especificaciones de los dispositivos debe ser observado.
10.13 Funcionamiento mecánico
 En el nivel del dispositivo, se cumplan las condiciones requeridas, en la medida en que las instrucciones del manual de instalación (ES) son tomadas en cuenta.
Datos técnicos ETIM 5.0(Ver criterios)(Ocultar criterios)
El voltaje de la red
 V 200 - 240
Frecuencia de la red
 50/60 Hz
El número de fases en la entrada
 Tres
Número de fases a la salida
 Tres
Valor máx. la frecuencia de salida
 Hz Quinientos
Tensión Nominal de salida
 V Doscientos treinta
Salida nominal de corriente
 Ha 10.5
La potencia de salida a la tensión nominal de salida
 kW 2.2
Valor máx. de potencia de salida con carga, cuadrática en la tensión nomi
 kW 2.2
Valor máx. de la potencia de salida con carga lineal debajo de la tensión nominal
 kW 2.2
Con elemento de control
 Sí
Uso permitido en las zonas industriales
 Sí
los usos permitidos en las zonas residenciales y terciario
 Sí
Soporta protocoleTCP/IP
 No
Soporte para el protocolo PROFIBUS
 Sí
Soporta el protocolo CAN
 Sí
Soporte para el protocolo INTERBUS
 No
El soporte del protocolo ASI
 No
Soporte para el protocolo EIB/KNX
 No
Soporta protocolo MODBUS
 Sí
Soporte para el protocolo de Datos de la Autopista
 No
Soporte para el protocolo DeviceNet
 No
Soporte para el protocolo SUCONET
 No
Protocolo LON
 No
Protocolo para PROFINET IO
 Sí
Protocolo para PROFINET CBA
 No
Soporta el protocolo de SERCOS
 No
Protocolo Foundation Fieldbus
 No
Protocolo para EtherNet/IP
 Sí
Protocolo para as-Interface de Seguridad en el Trabajo
 No
Protocolo para DeviceNet Safety
 No
Protocolo INTERBUS Seguridad
 No
Protocolo PROFIsafe
 No
Protocolo para SafetyBUS p
 No
El apoyo de protocolo para otros sistemas de bus
 No
Número de interfaces de Ethernet industrial
 Cero
Número de interfaz HW-PROFINET
 Cero
Número de interfaces serie RS-232
 Cero
Número de interfaces serie RS-422
 Cero
Número de interfaces serie RS-485
 Uno
Número de interfaces de serie TTY
 Cero
Número de interfaces USB
 Uno
Número de interfaces paralelo
 Cero
Número de interfaces de otros
 Cero
La Interfaz Óptica
 No
Con conexión a PC
 Sí
Chopper (chopper) integrado de frenado
 Sí
La operación en 4 cuadrantes posible
 No
El rendimiento de los convertidores
 Inversor U
Clase de protección (IP)
 IP20
Altura
 mm Doscientos treinta y uno
Ancho
 mm Un centenar de siete
Profundidad
 mm Uno de los ciento ochenta y seis
Relativa tolerancia de la frecuencia simétrica a la red
 % Cinco
La tolerancia en relación a la tensión simétrica a la red
 % Diez
Aprobaciones
Normas De Producto UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE
UL File No. E172143
UL Categoría de Control No. LA SECUNDARIA NORTH MOUNTAIN, NMMS7
Archivo CSA No. UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación En la lista UL, certificado por UL para uso en Canadá
Diseñado especialmente para América del Norte No.
Adecuado para Circuitos
Max. Clasificación De Voltaje 3~ 240 V de CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey)
Grado de Protección IEC: IP20
La congestión
Los datos CAD
Más información sobre los productos (enlaces)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
