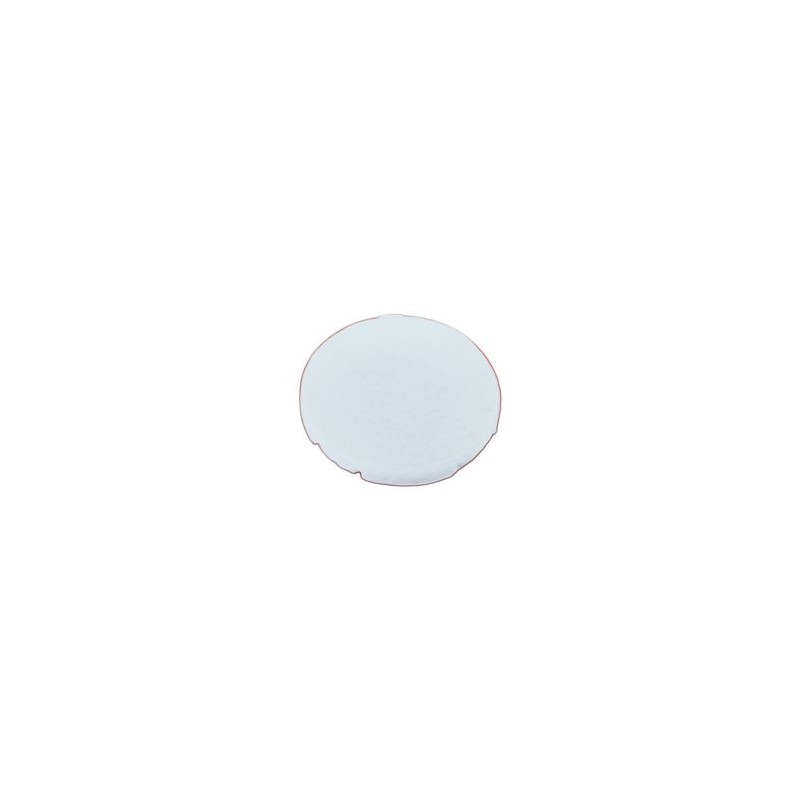

M22-XD-*-* 216427 EATON ELECTRIC Placa indicadora Enrasada Personalizable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-XD-*-* 216427 EATON ELECTRIC Placa indicadora Enrasada Personalizable

M22-XD-*-*

216427

-

EATON-MOELLER

Disponible Envío el hoy

Placa indicadora; Enrasada; Personalizable

Más detalles


Interruptores de baja tensión > Placa de botones para dispositivos de mando y señalización

Auxiliares de mando y señalización

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $3.27
Precio unitario: $3.27

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Botón de la placa, el color, la no inscripción estándar
Botón de la placa para el pulsador, la gama de Productos: de los Accesorios, de una Sola unidad, Descripción: 5 caracteres: carta de la altura de 5 mm > 5 caracteres: letra altura de 3 mm, de Diseño: Color, Nombre: personalizado con la inscripción utilizando el Editor de Etiquetas → hoja de Datos, información adicional sobre el producto (links), de Selección: en Blanco, Para uso con: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, Conexión SmartWire-DT: no

Programa de entrega

Gama de productos
Accesorios
La función básica de accesorios
Botón de placas para pulsador actuadores
Descripción
≦ 5 caracteres: carta de la altura de 5 mm
> 5 caracteres: letra altura de 3 mm
Diseño
Ras
Nombre
personalizado con la inscripción utilizando el Editor de Etiquetas → hoja de Datos, información adicional sobre el producto (enlaces)
Selección de a
En blanco
Para el uso con
M22(S)-D-X
M22(S)-DR-X
M22-DG-X
M30C-FD-X
M30C-FDR-X
Conexión SmartWire-DT
no
Notas

Al realizar el pedido, reemplazar los asteriscos en parte no. M22-XD(H)-*-* como sigue:

1 de comodín ≙ color:

B= Azul
G= Verde
R= Rojo
S= Negro
U= Gris
CO= Blanco
Y= Amarillo

2º comodín ≙ el nombre de archivo especificado por Labeleditor

Tamaño de texto de 3 mm:Tamaño de texto de 5 mm:
max. 8 caracteres en 1ª línea, de 10 caracteres en la línea 2, 8 caracteres en la línea 3Max. 5 caracteres por línea

Datos técnicos

General
Temperatura ambienteAbierto
-25 - +70 °C

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / la Leyenda de la placa de circuito de control de dispositivos (EC000621)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma Botón / placa de mando y los dispositivos de alarma ([email protected] [AKF042014])
Forma
Ronda
El tipo de construcción
Plana
Color
Otros
Pie de imprenta
Otros
Impresión ISO símbolos
Otros
Engravable
No
Programa de diámetro
22 mm
Ancho
0 mm
Altura
0 mm
Diámetro exterior
22.5 mm
Adecuado para botón pulsador
Adecuado para botones pulsadores con iluminación
No
Adecuado para el indicador de la luz
No
Hongo de cabeza de botón pulsador
No
Adecuado para la señalización de la lámpara
No
Adecuado para el interruptor selector de
No

Aprobaciones

América Del Norte Certificación
UL/CSA no se requiere
