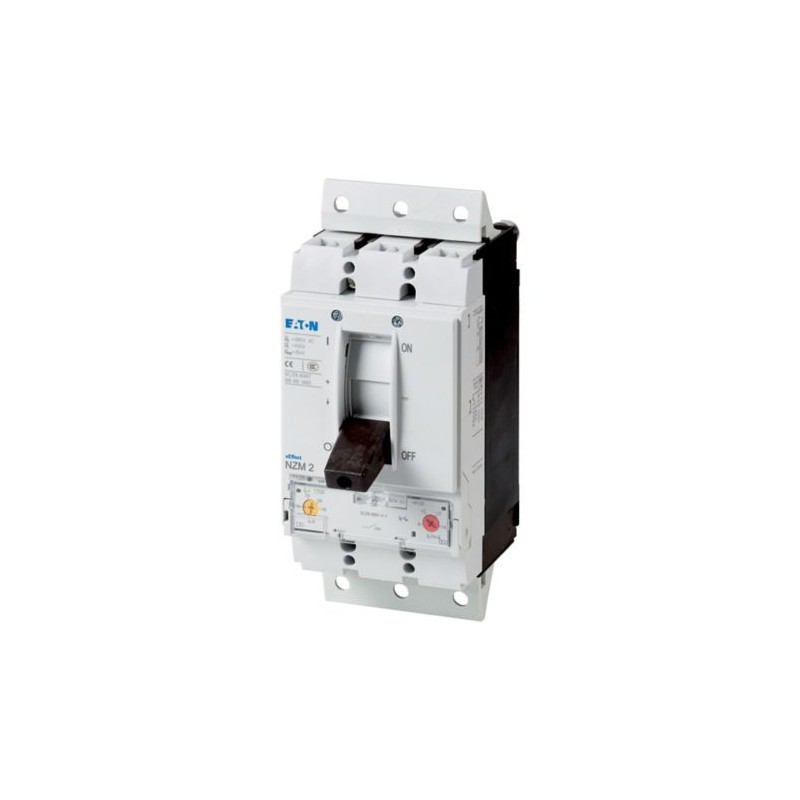

NZMS2-M32-SVE 113295 EATON ELECTRIC Interruptor automatico para motor, enchufable (sin zocalo), 3P, Iu: 32A

NZMS2-M32-SVE

113295

EATON-MOELLER

Interruptor automatico para motor, enchufable (sin zocalo), 3P, Iu: 32A

Int. automático NZM, para motor, enchufable (sin zocalo), 3P, Iu: 32A

Disyuntor de 3 polos 32A, protección del motor, unidad extraíble

Más detalles


Interruptores Automáticos Caja Moldeada NZM

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Interruptor de 3 polos 32A, la protección del motor, desmontables unidad
Interruptores de circuito de la NZM..-M serie cubren todas las aplicaciones con sólo cuatro dimensiones compactas y son adecuados para el IEC mercado. El montaje es siempre flexible debido a modular la función de los grupos. Con thermomagnetic de liberación para la protección del motor. Notas: disparo de la clase 10A, IEC/EN 60947-4-1, IEC/EN 60947-2 interruptores de circuito de cumplir con todos los requisitos de la conmutación de la categoría AC-3.

Programa de entrega

Descripción
Disparo clase 10
IEC/EN 60947-4-1, IEC/EN 60947-2

El disyuntor cumple con todos los requisitos para AC-3 el cambio de categoría.

Capacidad de conmutación
400/415 V 50 Hz [Icu]
70 kA
Corriente nominal = corriente ininterrumpida nominal [In= You]
Treinta y dos
Rango de ajuste
Disparo de sobrecarga[Ir]
25 - 32
Corto-circuito versiones[Irm]No demorados[Iyo= Yonx ...]
350 fijo
Potencia del Motor de CA-3 50/60 Hz [P]
380 V 400 V [P]
15 kW
Potencia del Motor de CA-3 50/60 Hz [P]
400 V [P]
15 kW
Corriente de operación nominal AC-3 50/60 Hz [Ie]
400 V [Ie]
29.3 Un

Datos técnicos

General
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Interruptores de circuito
Corriente nominal = corriente ininterrumpida nominal [In= You]
Treinta y dos
Capacidad de conmutación
Nominal de corte en cortocircuito de la capacidad de Icn[Icn]Unidad de cuidados intensivos a la norma IEC/EN 60947 ciclo de pruebas de la O-t-CO [Uci]400/415 V 50/60 Hz [Icu]
70 kA

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
9.65 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 6.0

De baja tensión de componentes industriales (EG000017) protección del Motor / interruptor (EC000074)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) protección del Motor / interruptor ([email protected] [AGZ529013])
La sobrecarga de liberación de la configuración actual
25 - 32
Rango de ajuste de undelayed corto-circuito de la liberación
350 - 350
Protección térmica
No
El fallo de una fase sensible
Sí
Apague técnica
Thermomagnetic
Voltaje nominal de operación
690 - 690 V
Calificación permanente de la actual Iu
Treinta y dos
El funcionamiento nominal de alimentación en AC-3, 230 V
7.5 kW
El funcionamiento nominal de alimentación en AC-3 A 400 V
15 kW
Tipo de conexión eléctrica del circuito principal
Tornillo de conexión
Tipo de elemento de control
Eje de balancín de la palanca de
Dispositivo de construcción
Built-in plug-in de dispositivo técnica
Integrado con interruptor auxiliar
No
Integrado con bajo voltaje de liberación
No
Número de polos
Tres
Nominal de corte en cortocircuito capacidad de lcu a 400 V, AC
150 kA
Grado de protección (IP)
IP20
Altura
245 mm
Ancho
105 mm
Profundidad
180 mm
