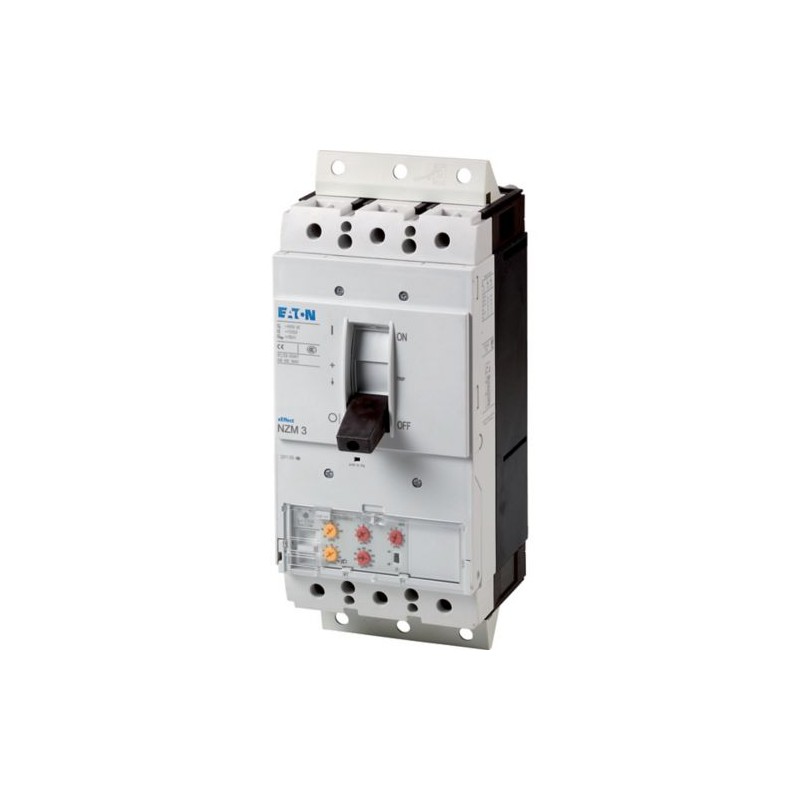

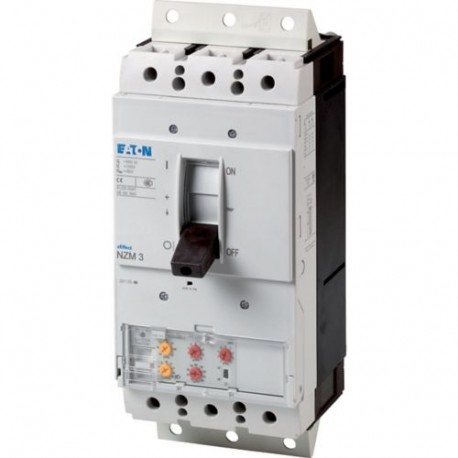

NZMN3-VE250-SVE 168480 Y7-168480 EATON ELECTRIC Int. automático NZM, 3P, 250A, enchufable Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMN3-VE250-SVE 168480 Y7-168480 EATON ELECTRIC Int. automático NZM, 3P, 250A, enchufable

NZMN3-VE250-SVE

168480

Y7-168480

EATON-MOELLER

Int. automático NZM, 3P, 250A, enchufable

Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 250A, plug-in module, NZMN3-VE250-SVE

Serie NZM.. -Los interruptores automáticos VE cubren todos los casos de aplicación con solo cuatro tamaños compactos y son adecuados para el mercado IEC. Los grupos de funciones modulares siempre hacen que el montaje sea flexible. Con actuadores electrónicos para sistemas y protección de cables, selectivos y de generadores. Protección contra cortocircuitos contra sobrecargas, breves y no retardados. Notas: medición del valor eficaz y memoria térmica, ajuste de retardo de tiempo ajustable para superar los picos de corriente tr: 2-14 s a 6xIr así como al infinito (sin liberación de sobrecarga), tiempo de deceleración ajustable tsd: etapas: 0, 1000 ms, función constante i2t: conmutado

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,686.20
Precio unitario: $2,686.20
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller series NZM molded case circuit breaker electronic
Catalog Number
168480
EAN
4015081649617
Product Length/Depth
335 mm
Product Height
215.2 mm
Product Width
140 mm
Product Weight
7.72 kg
Compliances
RoHS conform
Model Code
NZMN3-VE250-SVE

Datos técnicos - eléctricos

Voltage rating
690 V - 690 V
Amperage Rating
250 A
Instantaneous current setting (Ii) - min
500 A
Instantaneous current setting (Ii) - max
2750 A
Overload current setting (Ir) - min
125 A
Overload current setting (Ir) - max
250 A
Short delay current setting (Isd) - min
250 A
Short delay current setting (Isd) - max
2500 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Datos técnicos - comunicación

Amperage Rating
250 A
Instantaneous current setting (Ii) - min
500 A
Instantaneous current setting (Ii) - max
2750 A
Overload current setting (Ir) - min
125 A
Overload current setting (Ir) - max
250 A
Short delay current setting (Isd) - min
250 A
Short delay current setting (Isd) - max
2500 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Electrical connection type of main circuit
Screw connection
Handle type
Rocker lever

Datos técnicos - mecánicos

Mounting Method
Built-in device plug-in technique
Degree of protection
IP20
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side

ETIM for 168480 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 250 A
Tensión nominal (EF003977) 690 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 50 kA
Ajuste actual de liberación de sobrecarga (EF002336) 125 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 250 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 500 A
Construcción del dispositivo (EF008240) Técnica de conexión para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí
Grado de protección (IP) (EF005474) IP20
