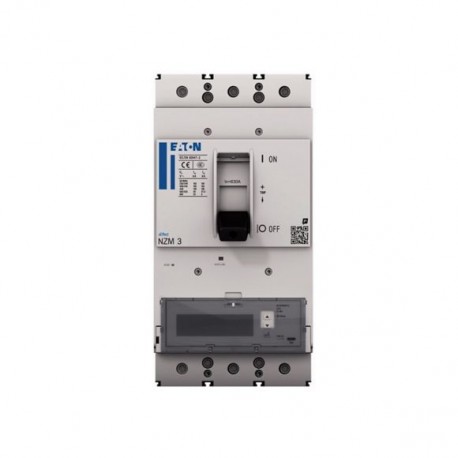

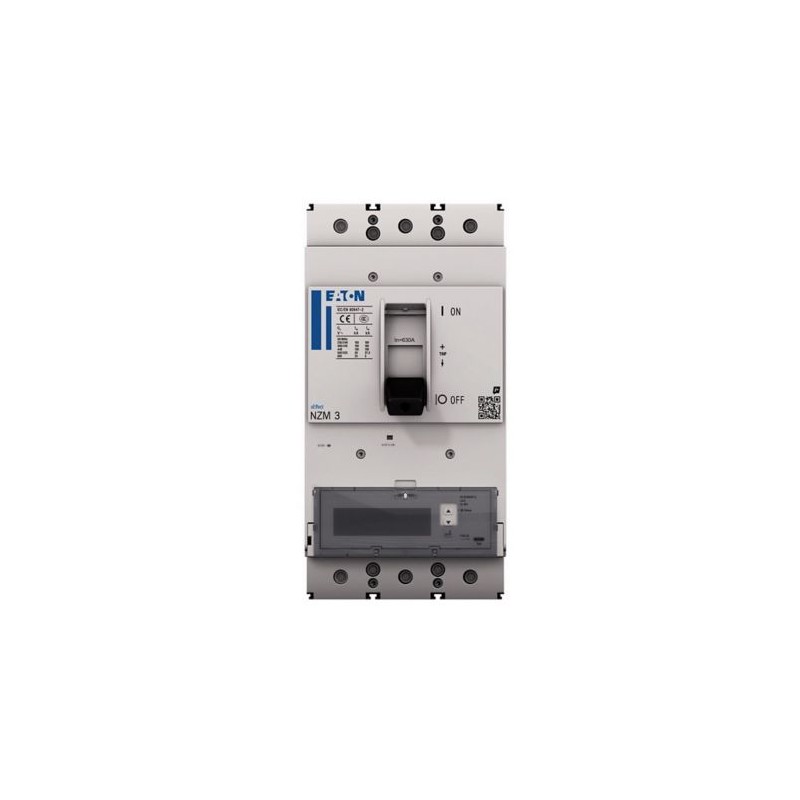

NZMN3-PX400-NA 192587 Y7-192587 EATON ELECTRIC Int. automático NZM3 PXR25, 400A, 3p, terminal de tornillo, U.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMN3-PX400-NA 192587 Y7-192587 EATON ELECTRIC Int. automático NZM3 PXR25, 400A, 3p, terminal de tornillo, U..

NZMN3-PX400-NA

192587

Y7-192587

EATON-MOELLER

Int. automático NZM3 PXR25, 400A, 3p, terminal de tornillo, UL/CSA

Disyuntor NZM3 PXR25, 400A, 3p, terminal de tornillo, UL/CSA

La gama de disyuntores xEffect NZM...-PX-NA con sistema de disparo electrónico power expert release (PXR) cubre casos de uso para una protección de rango completo con solo cuatro tamaños compactos y es adecuada para el mercado IEC y UL /CSA. La función de medición de energía integrada suministra corrientes, voltajes y energía activa (kWh) con clase de precisión 1 de acuerdo con IEC 61557-12. Pruebe la función y la configuración a través del puerto micro USB directamente en el interruptor. Los grupos de funciones modulares siempre hacen que el montaje sea flexible y pueden complementarse con la amplia gama de accesorios. Medición del valor R.m.s. y memoria térmica.

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $2,679.69
Precio unitario: $2,679.69
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Disyuntor NZM3 PXR25, 400A, 3p, terminal de tornillo, UL/CSA
La gama de disyuntores xEffect NZM...-PX-NA con sistema de disparo electrónico power expert release (PXR) cubre casos de uso para una protección de rango completo con solo cuatro tamaños compactos y es adecuada para el mercado IEC y UL /CSA. La función de medición de energía integrada suministra corrientes, voltajes y energía activa (kWh) con clase de precisión 1 de acuerdo con IEC 61557-12. Pruebe la función y la configuración a través del puerto micro USB directamente en el interruptor. Los grupos de funciones modulares siempre hacen que el montaje sea flexible y pueden complementarse con la amplia gama de accesorios. Medición del valor R.m.s. y memoria térmica.

Programa de entrega

Gama de productos
Disyuntor
Función protectora
Sistemas, cables, selectividad y protección del generador
Estándar/Aprobación
UL/CSA, IEC
Sistema de liberación
Liberación electrónica
Tipo de instalación
fijo
descripción
Los interruptores cumplen con UL/CSA, así como con las regulaciones IEC. Los valores de rendimiento de conmutación IEC están contenidos en la placa de clasificación.
Tamaño del fotograma
NZM3
Número de polos
3 polos
Equipamiento estándar
Conexión de tornillo
Capacidad de conmutación
SCCR 480Y/277 V 60 Hz [ICu]
42 kA
SCCR 480 V 60 Hz [ICu]
42 kA
SCCR 600Y/347 V 60 Hz [ICu]
kA 35
SCCR 600 V 60 Hz [ICu]
kA 35
Corriente nominal = corriente ininterrumpida nominal [IN= Iu]
Corriente nominal = corriente ininterrumpida nominal [IN= Iu]
400 A
Establecer el intervalo
Disparo de sobrecarga[IR]
160 - 400 A
Liberaciones de cortocircuito[Imicrómetro]Sin demoras[IYo= INx ...]
2 – 12
Liberaciones de cortocircuito[Imicrómetro]retrasado[ISd= IRx ...]
2 – 10

Datos técnicos

General
normas
IEC/EN 60947
Protección contra el contacto directo
Prueba del dedo y del reverso de la mano al VDE 0106 parte 100
Prueba climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, almacenamiento
- 40 - + 70 °C
Temperatura ambienteoperación
-25 - +70 °C
Resistencia a los golpes mecánicos (choque medio sinusoidal de 10 ms) según IEC 60068-2-27
20 (choque medio sinusoidal 20 ms) g
Aislamiento seguro a la EN 61140Entre contactos auxiliares y contactos principales
500 V CA
Aislamiento seguro a la EN 61140entre los contactos auxiliares
300 V CA
peso
6,34 kg
Posición de montajePosición de montaje
Vertical y 90° en todas las direcciones
Con la liberación de fallos a tierra XFI:
- NZM1, N1, NZM2, N2: vertical y 90° en todas las direcciones
con unidad plug-in
- NZM1, N1, NZM2, N2: vertical, 90° derecha/izquierda
con unidad extraíble:
- NZM3, N3: vertical, 90° derecha/izquierda
- NZM4, N4: vertical
con operador remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones

Dirección del suministro entrante
según sea necesario
Grado de proteccióndispositivo
En el área de controles operativos: IP20 (grado básico de protección)
Grado de protecciónRecintos
Con envolvente aislante: IP40
Con manija giratoria de acoplamiento de puerta: IP66
Grado de protecciónTerminaciones
Terminal de túnel: IP10
Aislador de fase y terminal de tira: IP00
Disyuntores
Invariabilidad de tensión de sobretensión nominal [Uduende]Principales contactos
8000 V
Invariabilidad de tensión de sobretensión nominal [Uduende]Contactos auxiliares
6000 V
Tensión operativa nominal [UE]
690 V AC
Categoría de sobretensión/grado de contaminación
III/3
Voltaje de aislamiento nominal [UYo]
690 V
Uso en sistemas de suministro desenterrados
≦ 690 V
Capacidad de conmutación
Capacidad nominal de fabricación de cortocircuitos [Icm]240 V [Icm]
kA 187
Capacidad nominal de fabricación de cortocircuitos [Icm]400/415 V [Icm]
105 kA
Capacidad nominal de fabricación de cortocircuitos [Icm]440 V 50/60 Hz [Icm]
kA 74
Capacidad nominal de fabricación de cortocircuitos [Icm]525 V 50/60 Hz [Icm]
kA 53
Capacidad nominal de fabricación de cortocircuitos [Icm]690 V 50/60 H [Ic]
40 kA
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]240 V 50/60 Hz [ICu]
kA 85
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]400/415 V 50/60 Hz [ICu]
50 kA
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]440 V 50/60 Hz [ICu]
kA 35
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]525 V 50/60 Hz [ICu]
kA 25
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]690 V 50/60 Hz [ICu]
kA 20
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]240 V 50/60 Hz [ICs]
kA 85
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [ICs]
50 kA
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]440 V 50/60 Hz [ICs]
kA 35
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]525 V 50/60 Hz [ICs]
kA 13
Capacidad nominal de ruptura de cortocircuito ICn[ICn]Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]690 V 50/60 Hz [ICs]
5 kA
Capacidad nominal de ruptura de cortocircuito ICn[ICn]
Fusible de respaldo máximo, si las corrientes de cortocircuito esperadas en la ubicación de la instalación exceden la capacidad de conmutación del disyuntor.
Datos técnicos que difieren de los productos para el mercado IEC
Capacidad de conmutación de los conmutadores NA (UL489, CSA 22.2 No. 5.1)
Clasificación de corriente de cortocircuito SCCRSCCR 240 V 60 Hz [ICu]
kA 85
Datos técnicos que difieren de los productos para el mercado IEC
Capacidad de conmutación de los conmutadores NA (UL489, CSA 22.2 No. 5.1)
Clasificación de corriente de cortocircuito SCCRSCCR 480Y/277 V 60 Hz [ICu]
42 kA
Datos técnicos que difieren de los productos para el mercado IEC
Capacidad de conmutación de los conmutadores NA (UL489, CSA 22.2 No. 5.1)
Clasificación de corriente de cortocircuito SCCRSCCR 480 V 60 Hz [ICu]
42 kA
Datos técnicos que difieren de los productos para el mercado IEC
Capacidad de conmutación de los conmutadores NA (UL489, CSA 22.2 No. 5.1)
Clasificación de corriente de cortocircuito SCCRSCCR 600Y/347 V 60 Hz [ICu]
kA 35
Datos técnicos que difieren de los productos para el mercado IEC
Capacidad de conmutación de los conmutadores NA (UL489, CSA 22.2 No. 5.1)
Clasificación de corriente de cortocircuito SCCRSCCR 600 V 60 Hz [ICu]
kA 35
Corriente de resistencia a corto plazo nominalt = 0,3 s [ICw]
3.3 kA
Corriente de resistencia a corto plazo nominalt = 1 s [ICw]
3.3 kA
Categoría de utilización a IEC/EN 60947-2
un
Vida útil, mecánica(de los cuales máx. 50 % de viaje por desviación / liberación de subtensión) [Operaciones]
15000
Vida útil, eléctricaAC-1400 V 50/60 Hz [Operaciones]
5000
Vida útil, eléctricaAC-1690 V 50/60 Hz [Operaciones]
3000
Vida útil, eléctricaCA--3400 V 50/60 Hz [Operaciones]
2000
Vida útil, eléctricaCA--3415 V 50/60 Hz [Operaciones]
2000
Vida útil, eléctricaCA--3690 V 50/60 Hz [Operaciones]
2000
Vida útil, eléctricaFrecuencia máxima de funcionamiento
60 Operaciones/h
Tiempo de descanso total en cortocircuito
< 10 ms
Capacidad de la terminal
Equipamiento estándar
Conexión de tornillo
Barra de cobre (ancho x grosor) [mm]Terminal de perno y conexión lateral traseraConexión de tornillo
M10

Verificación de diseño según IEC/EN 61439

Datos técnicos para la verificación de diseño
Corriente operativa nominal para la disipación de calor especificada [IN]
400 A
Disipación de calor del equipo, dependiente de la corriente [Pvid]
48 W
Temperatura ambiente mínima de funcionamiento.
-25 °C
Temperatura ambiente de funcionamiento máx.
+70 °C
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

Datos técnicos ETIM 8.0

Componentes industriales de baja tensión (EG000017) / Disyuntor de potencia para protección trafo/generador/instalación (EC000228)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptores de baja tensión / Disyuntor (LV < 1 kV) / Disyuntor para transformador de potencia, generador y protección del sistema ([email protected] [AJZ716013])
Iu de corriente permanente clasificada
400 A
Tensión nominal
690 - 690 V
Capacidad nominal de ruptura de cortocircuito lcu a 400 V, 50 Hz
50 kA
Configuración actual de la versión de sobrecarga
160 - 400 A
Cortocircuito retardado de cortocircuito de rango de ajuste
800 - 4000 A
Rango de ajuste de liberación de cortocircuito sin demora
2 - 12 A
Protección integrada contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Construcción de dispositivos
Técnica integrada de dispositivo fijo incorporado
Adecuado para el montaje de riel DIN (riel de sombrero de copa)
No
Montaje opcional de riel DIN (riel de sombrero de copa)
No
Número de contactos auxiliares como contacto normalmente cerrado
0
Número de contactos auxiliares como contacto normalmente abierto
0
Número de contactos auxiliares como contacto de cambio
0
Con indicador apagado
No
Con liberación de tensión bajo tensión integrada
No
Número de polos
3
Posición de la conexión para el circuito de corriente principal
Parte frontal
Tipo de elemento de control
Palanca del eje de balancín
Dispositivo completo con unidad de protección
Sí
Accionamiento del motor integrado
No
Accionamiento del motor opcional
Sí
Grado de protección (P.I.)
IP20

Aprobaciones

Normas de productos
UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; Marcado CE
UL Número de archivo.
E31593
UL Category Control No.
DIVQ
CSA Expediente No.
022086
CSA Class No.
1432-01
Certificación de América del Norte
Listado por UL, certificado por CSA
Especialmente diseñado para América del Norte
Sí
Adecuado para
Circuitos alimentadores, circuitos de ramificación
Disyuntor limitante de corriente
No
Tensión nominal máx.
600 V
Grado de Protección
IEC: IP20; Tipo UL/CSA: -

Dimensiones

123X330
(1) Área de soplado, espacio libre mínimo a las partes adyacentes
(2) Separación mínima a las partes adyacentes
123X553

ETIM for 192587 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 400 A
Tensión nominal (EF003977) 690 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 50 kA
Ajuste actual de liberación de sobrecarga (EF002336) 160 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 800 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 2 A
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
