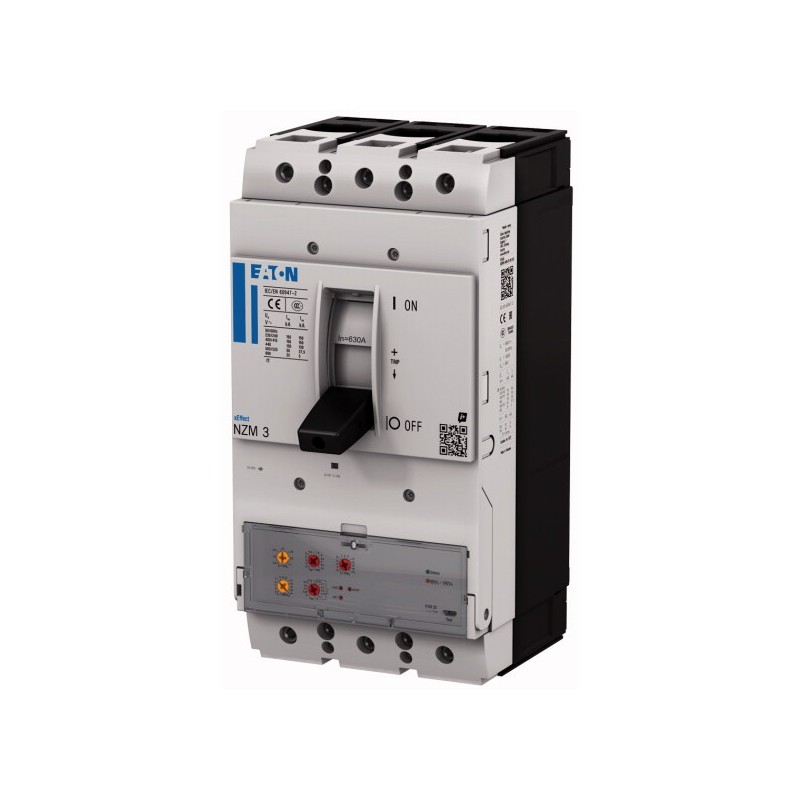

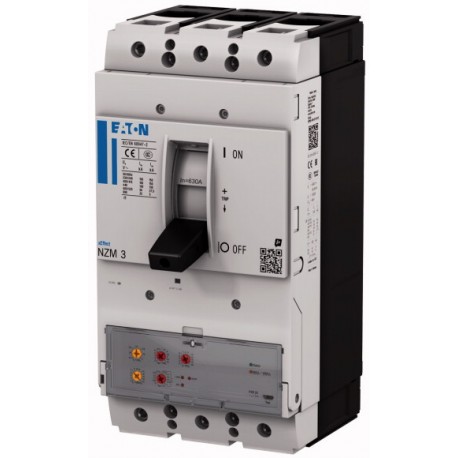

NZMH3-VX400-S1 191344 EATON ELECTRIC Int. automático NZM3 PXR20, 400A, 3p, terminales de tornillo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH3-VX400-S1 191344 EATON ELECTRIC Int. automático NZM3 PXR20, 400A, 3p, terminales de tornillo

NZMH3-VX400-S1

191344

EATON-MOELLER

Int. automático NZM3 PXR20, 400A, 3p, terminales de tornillo

Disyuntor NZM3 PXR20, 400A, 3p, terminal de tornillo

La gama de disyuntores xEffect NZM...-VX con sistema de disparo electrónico Power Expert Release (PXR) cubre una gama completa de aplicaciones de protección con solo cuatro tamaños compactos y es adecuada para el mercado IEC. Pruebe la función y la configuración a través del puerto micro USB directamente en el interruptor. Los grupos de funciones modulares siempre hacen que el montaje sea flexible y pueden complementarse con la amplia gama de accesorios. Medición del valor RMS y memoria térmica

Más detalles


Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas

Interruptores Automáticos Caja Moldeada NZM

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Disyuntor NZM3 PXR20, 400A, 3p, terminal de tornillo
La gama de disyuntores xEffect NZM...-VX con sistema de disparo electrónico Power Expert Release (PXR) cubre una gama completa de aplicaciones de protección con solo cuatro tamaños compactos y es adecuada para el mercado IEC. Pruebe la función y la configuración a través del puerto micro USB directamente en el interruptor. Los grupos de funciones modulares siempre hacen que el montaje sea flexible y pueden complementarse con la amplia gama de accesorios. Medición del valor RMS y memoria térmica

Programa de entrega

Gama de productos
Disyuntor
Función protectora
Sistemas, cables, selectividad y protección del generador
Estándar/Aprobación
Iec
Tipo de instalación
fijo
Sistema de liberación
Liberación electrónica
Tamaño de la construcción
NZM3
descripción
R.m.s. medición del valor y "memoria térmica"
Ajuste de retardo de tiempo ajustable para superar los picos de corriente tr a 6 x Ir también infinito (sin liberaciones de sobrecarga)
Tiempo de retardo ajustable tsd
Número de polos
3 polos
Equipamiento estándar
Conexión de tornillo
Corriente nominal = corriente ininterrumpida nominal [IN= Iu]
400 A
Capacidad de conmutación
1000 V 50/60 Hz [ICu]
15 kA
Establecer el intervalo
Disparo de sobrecarga[IR]
160 - 400 A
Liberaciones de cortocircuito[Imicrómetro]Sin demoras[IYo= INx ...]
2 – 12
Liberaciones de cortocircuito[Imicrómetro]retrasado[ISd= IRx ...]
2 – 10

Datos técnicos

Disyuntores
Invariabilidad de tensión de sobretensión nominal [Uduende]Principales contactos
8000 V
Invariabilidad de tensión de sobretensión nominal [Uduende]Contactos auxiliares
6000 V
Tensión operativa nominal [Ue]
1000 V CA
Corriente nominal = corriente ininterrumpida nominal [IN= Iu]
400 A
Categoría de sobretensión/grado de contaminación
III/3
Voltaje de aislamiento nominal [UYo]
690 V
Uso en sistemas de suministro desenterrados
≦ 690 V
Categoría de utilización
un
Temperatura ambienteTemperatura ambiente, almacenamiento
- 40 - + 70 °C
Temperatura ambienteoperación
-25 - +70 °C
Capacidad nominal de fabricación de cortocircuitos [Icm]
240 V 50/60 Hz [Icm]
kA 330
400/415 V 50/60 Hz [Icm]
kA 330
440 V 50/60 Hz [Icm]
kA 286
525 V 50/60 Hz [Icm]
kA 143
690 V 50/60 H [Ic]
kA 70
1000 V 50/60 Hz [Icm]
17 kA
Capacidad nominal de ruptura de cortocircuito ICn[ICn]
Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]240 V 50/60 Hz [ICu]
150 kA
Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]400/415 V 50 Hz [ICu]
150 kA
Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]440 V 50/60 Hz [ICu]
130 kA
Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]525 V 50/60 Hz [ICu]
kA 65
Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]690 V 50/60 Hz [ICu]
kA 35
Icu al ciclo de prueba IEC/EN 60947 O-t-CO [Icu]1000 V 50/60 Hz [ICu]
15 kA
Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]230 V 50/60 Hz [ICs]
150 kA
Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [ICs]
150 kA
Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]440 V 50/60 Hz [ICs]
130 kA
Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]525 V 50/60 Hz [ICs]
kA 33
Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]690 V 50/60 Hz [ICs]
9 kA
Ics a IEC/EN 60947 ciclo de ensayo O-t-CO-t-CO [Ics]1000 V CA [Ics]
10 kA
Corriente de resistencia a corto plazo nominal
t = 0,3 s [ICw]
3.3 kA
t = 1 s [ICw]
3.3 kA
Vida útil, mecánica [Operaciones]
15000
Frecuencia máxima de funcionamiento
60 Operaciones/h
Vida útil mecánica: de la cual disparo máximo del 50 % por derivación/liberación de subtensión
Vida útil, eléctrica
1000 V 50/60 Hz [Operaciones]
1000
Capacidad de la terminal
Equipamiento estándar
Conexión de tornillo
Conductor de cobre redondoTerminal de cajasólido
2 x 16 mm2
Conductor de cobre redondoTerminal de cajavarado
1 x (35 - 240)
2 x (25-120) milímetros2
Conductor de cobre redondoTerminal del túnelsólido
1 x 16 mm2
Conductor de cobre redondoTerminal del túnelvaradovarado
1 x (16 - 185) mm2
Conductor de cobre redondoTerminal del túnelvaradoDoble agujero
1 x (50 - 240)
2 x (50 - 240) milímetros2
Conductor de cobre redondoTerminal de perno y conexión lateral traseraDirecto en el interruptorsólido
1 x 16
2 x 16 mm2
Conductor de cobre redondoTerminal de perno y conexión lateral traseraDirecto en el interruptorvarado
1 x (25 - 240)
2 x (25 - 240) milímetros2
Conductor de cobre redondoTerminal de perno y conexión lateral traseraExtensión de ancho de conexiónExtensión de ancho de conexión
2 x 300 mm2
Al conductores, cable CuTerminal del túnelsólido
1 x 16 mm2
Al conductores, cable CuTerminal del túnelvaradovarado
1 x (25 - 185)2)milímetro2
Al conductores, cable CuTerminal del túnelvarado
2)Se pueden conectar hasta 240 mm² dependiendo del fabricante del cable.
Al conductores, cable CuTerminal del túnelvaradoDoble agujero
1 x (50 - 240)
2 x (50 - 240) milímetros2
Tira de Cu (número de segmentos x ancho x espesor del segmento)Terminal de caja [min.]
6 x 16 x 0,8 mm
Tira de Cu (número de segmentos x ancho x espesor del segmento)Terminal de caja [máx.]
10 x 24 x 1,0
+ 5 x 24 x 1,0
(2 x) 8 x 24 x 1,0 mm
Tira de Cu (número de segmentos x ancho x espesor del segmento)Terminal de perno y conexión lateral traseraTira plana de cobre, con agujeros [min.]
6 x 16 x 0,8 mm
Tira de Cu (número de segmentos x ancho x espesor del segmento)Terminal de perno y conexión lateral traseraTira plana de cobre, con agujeros [máx.]
10 x 32 x 1,0 + 5 x 32 x 1,0 mm
Tira de Cu (número de segmentos x ancho x espesor del segmento)Terminal de perno y conexión lateral traseraExtensión de ancho de conexión
(2 x) 10 x 50 x 1,0 mm
Barra de cobre (ancho x grosor) [mm]Terminal de perno y conexión lateral traseraConexión de tornillo
M10
Barra de cobre (ancho x grosor) [mm]Terminal de perno y conexión lateral traseraDirecto en el interruptor [min.]
20 x 5 mm
Barra de cobre (ancho x grosor) [mm]Terminal de perno y conexión lateral traseraDirecto en el interruptor [máx.]
30 x 10
+ 30 x 5 mm
Barra de cobre (ancho x grosor) [mm]Terminal de perno y conexión lateral traseraExtensión de ancho de conexiónExtensión de ancho de conexión [máx.]
2 x (10 x 50) mm
Cables de control
1 x (0,75 - 2,5)
2 x (0,75 - 1,5) mm2

Verificación de diseño según IEC/EN 61439

Datos técnicos para la verificación de diseño
Corriente operativa nominal para la disipación de calor especificada [IN]
400 A
Disipación de calor del equipo, dependiente de la corriente [Pvid]
48 W
Temperatura ambiente mínima de funcionamiento.
-25 °C
Temperatura ambiente de funcionamiento máx.
+70 °C
Verificación de diseño IEC/EN 61439
10.2 Resistencia de materiales y piezas10.2.2 Resistencia a la corrosión
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.1 Verificación de la estabilidad térmica de los recintos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.2 Verificación de la resistencia de los materiales aislantes al calor normal
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.3.3 Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a los efectos eléctricos internos
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.4 Resistencia a la radiación ultra-violeta (UV)
Cumple con los requisitos del estándar del producto.
10.2 Resistencia de materiales y piezas10.2.5 Elevación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.6 Impacto mecánico
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.2 Resistencia de materiales y piezas10.2.7 Inscripciones
Cumple con los requisitos del estándar del producto.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.4 Distancias de distancias de distancias de distancias y crepías
Cumple con los requisitos del estándar del producto.
10.5 Protección contra descargas eléctricas
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.6 Incorporación de dispositivos y componentes de conmutación
No se aplica, ya que todo el equipo de conmutación necesita ser evaluado.
10.7 Circuitos eléctricos internos y conexiones
Es responsabilidad del constructor del panel.
10.8 Conexiones para conductores externos
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.2 Resistencia eléctrica de frecuencia de potencia
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.3 Tensión de soporte de impulso
Es responsabilidad del constructor del panel.
10.9 Propiedades de aislamiento10.9.4 Prueba de cerramientos hechos de material aislante
Es responsabilidad del constructor del panel.
10.10 Aumento de temperatura
El constructor de paneles es responsable del cálculo del aumento de temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Clasificación de cortocircuitos
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del constructor del panel. Se deben observar las especificaciones para el aparamenta.
10.13 Función mecánica
El dispositivo cumple los requisitos, siempre que se observe la información del folleto de instrucciones (IL).

Datos técnicos ETIM 8.0

Componentes industriales de baja tensión (EG000017) / Disyuntor de potencia para protección trafo/generador/instalación (EC000228)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Tecnología de interruptores de baja tensión / Disyuntor (LV < 1 kV) / Disyuntor para transformador de potencia, generador y protección del sistema ([email protected] [AJZ716013])
Iu de corriente permanente clasificada
400 A
Tensión nominal
1000 - 1000 V
Capacidad nominal de ruptura de cortocircuito lcu a 400 V, 50 Hz
150 kA
Configuración actual de la versión de sobrecarga
160 - 400 A
Cortocircuito retardado de cortocircuito de rango de ajuste
2 - 10 A
Rango de ajuste de liberación de cortocircuito sin demora
2 - 12 A
Protección integrada contra fallos a tierra
No
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Construcción de dispositivos
Técnica integrada de dispositivo fijo incorporado
Adecuado para el montaje de riel DIN (riel de sombrero de copa)
No
Montaje opcional de riel DIN (riel de sombrero de copa)
No
Número de contactos auxiliares como contacto normalmente cerrado
0
Número de contactos auxiliares como contacto normalmente abierto
0
Número de contactos auxiliares como contacto de cambio
0
Con indicador apagado
No
Con liberación de tensión bajo tensión integrada
No
Número de polos
3
Posición de la conexión para el circuito de corriente principal
Parte frontal
Tipo de elemento de control
Palanca del eje de balancín
Dispositivo completo con unidad de protección
Sí
Accionamiento del motor integrado
No
Accionamiento del motor opcional
Sí
Grado de protección (P.I.)
IP20

características

Curva característica
1230DIA-182
Let-through actual
Curva característica
1230DIA-189
Energía de paso

Dimensiones

123X330
(1) Área de soplado, espacio libre mínimo a las partes adyacentes
(2) Separación mínima a las partes adyacentes
123X553

ETIM for 191344 Interruptores de baja tensión (EC000228)
Característica Valor
Intensidad nominal permanente Iu (EF001389) 400 A
Tensión nominal (EF003977) 1000 V
Corriente nominal de cortocircuito en la corriente de corte Icu a 50 Hz 400 V (EF007048) 150 kA
Ajuste actual de liberación de sobrecarga (EF002336) 160 A
Rango de ajuste de liberación retardada de cortocircuito a corto plazo (EF007129) 2 A
Rango de ajuste de liberación instantánea de cortocircuito (EF007131) 2 A
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Protección de fallo a tierra integrada (EF007296) No
Tipo de conexión del circuito de corriente principal (EF006819) Conexión roscada
Apto para montaje en carril DIN (EF007250) No
Montaje en rail DIN opcional (EF008904) No
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Con alarma activada (EF007006) No
Con liberación de baja tensión integrada (EF001390) No
Número de polos (EF001391) 3
Posición de la conexión para el circuito principal de tensión (EF006671) Parte frontal
Ejecución del elemento accionador (EF006976) Palanca de balancín
Aparato completo con dispositivo de protección (EF008906) Sí
Accionamiento motorizado integrado (EF006697) No
Accionamiento motorizado opcional (EF007386) Sí
Grado de protección (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf 32 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
